本实用新型涉及一种混凝土搅拌站中的混凝土废水废浆回收利用装置，它包括泥浆池、泥浆泵送机械与电气控制系统，泥浆池由池体、废浆入口、搅拌器、电动机和泥浆泵组成，泥浆池的泥浆从泥浆、沙石分离机的出口接入，泥浆泵出口管接废浆计量斗，计量斗出口接混凝土搅拌机，泥浆泵的电气控制系统并入混凝土搅拌机的自动控制系统统一计量配料，搅拌器为叶轮式结构。这种废浆和废水的综合利用设备能使混凝土废水废渣完全得到回收利用，节省了自来水和建筑原材料，同时减轻了废水废渣对周围环境造成的污染。
权利要求书
1、一种混凝土废浆废水回收利用装置，包括原有的泥浆、沙石分离机(3)、混凝土搅拌 机(10)以及相配套的设备，还有泥浆池、泥浆泵送机械与电气控制系统，其特征在于：泥 浆池(7)由池体、废浆入口、搅拌器(5)、电动机(4)和泥浆泵(6)组成，泥浆池(7) 的泥浆从泥浆、沙石分离机(3)的出口接入，泥浆泵(6)出口管接废浆计量斗(9)，计量 斗(9)出口接混凝土搅拌机(10)，泥浆泵(6)的电气控制系统并入混凝土搅拌机(10)的 自动控制系统统一计量配料，搅拌器(5)为叶轮式结构，搅拌器(5)距离泥浆池(7)底部 10-50厘米。
2、根据权利要求1所述的混凝土废浆废水回收利用装置，废浆计量斗(9)安装有计量 传感器(8)，传感器(8)信号接混凝土搅拌机(10)的自动控制系统。
说明书
混凝土废浆废水回收利用装置
技术领域
本实用新型涉及一种混凝土搅拌站废水废渣综合利用单元设备，特别涉及一种混凝土中 的废水废浆回收利用装置。
背景技术
由于建筑市场对商品混凝土的日益增长需求，目前商品混凝土搅拌站已经成为城市主要 的建筑建材行业，商品混凝土比现场自己配置混凝土的好处是：质量统一，使用方便以及不 需要建筑商另外购买搅拌设备。但商品混凝土搅拌站的搅拌机和运输车在工作和运输过程中 会粘留大量的废水废渣，为了清洗混凝土搅拌机和混凝土搅拌运输车，就要浪费大量的自来 水和建筑原材料，清洗后的废水废渣还会对周围环境造成污染，也使内部场地清洁管理增加 难度。
为了解决商品混凝土搅拌站的废水废渣问题，国内一些建筑建材研究单位以及混凝土搅 拌站的技术人员研究了许多废水废渣回收的解决办法，设计了一些沙石分离机，将沙石混合 物从泥浆中分离出，泥浆再流入泥浆池。一些混凝土搅拌站也从国外引进了商品混凝土废水 废渣回收技术，如德国Stet公司的整体废水废渣回收工艺，但存在的问题是泥浆、沙石不能 一次分离，只是将沙石混合物从泥浆中分离出，泥浆流入泥浆池，泥浆池的设置不能满足泥 浆回用的要求，泥浆池中的泥浆固体物沉淀后，其中清水溢入清水池，泥浆在沉淀池中停留 时间长，便凝固结块，这样整个工艺技术就不能保证废水废渣完全回收利用。
经过检索，我们也查到了一些商品混凝土废水废渣回收技术的公开文献，如中国专利：1、 【名称】混凝土搅拌站废水废渣综合利用工艺【申请号】97106427.X【申请人】上海市建筑 科学研究院;上海市建筑工程材料公司【摘要】本发明涉及一种混凝土搅拌站废水废渣综合 利用工艺，它包括泥浆、沙石分离过程，水池系统流程，泥浆回用过程，以及机械与电气控 制系统。水池系统流程是当流入泥浆池内的泥浆液面超过溢流口高度时流入匀浆池，又流入 清水池，泥浆水中的固体物沉淀后清水溢出，清水池内的水可回用，由泥浆、沙石分离器分 离出的泥浆经沉淀后在匀浆池内经浓度调配并经人工测定以回用。泥浆回用过程是通过泥浆 控制阀和清水电磁阀进行。2、中国专利：【名称】一种控制混凝土泥浆水的方法【申请号】 01814928.6【申请人】格雷斯公司【地址】美国纽约州【摘要】一种混凝土清洗水重复利 用的方法和系统，其包括冲洗混凝土搅拌车(1)等设备以及重复利用泥浆水(2)。本发明包括设 置在与控制中心(10)相连通的通信系统中的传感器(11)，用于确定缓凝剂(4)的用量以及产生的 泥浆水数量/浓度。通过数据分析，可以防止缓凝剂用量过大或用量不足，或将其减小到最低 程度，为此，如有需要，控制中心(10)会发出警告或改正信号。
上述公开文献报道的混凝土泥浆和水的回收系统还存在的不足之处是：泥浆的水池系统 比较复杂，如文献1的废水废渣综合利用工艺包括了泥浆池、匀浆池和二个清水池，占地面 积大，也无法将泥浆中残存水泥凝固的问题解决;文献2提出了在系统中安装传感器，用于 确定缓凝剂的用量以及产生的泥浆水数量和浓度，未见报道全部泥浆被完全回收利用的工艺 和设备。
发明内容
本实用新型的目的是提供一种混凝土搅拌站废浆和废水的综合利用设备，使混凝土废水 废渣完全得到回收利用，一方面可以节省自来水和建筑原材料，另一方面同时减轻了废水废 渣对周围环境造成的污染。
本实用新型的技术方案如下：
混凝土废浆废水的回收利用装置包括泥浆、沙石分离机，泥浆池，泥浆泵送机械以及电 气控制系统;所述泥浆、沙石分离机是对混凝土搅拌运输车滚筒内剩余的混凝土进行清洗， 在水流冲击下对泥浆、沙石进行分离的设备，沙与石在泥浆、沙石分离机内的筛网滚筒体中 经滚动后排出，被重新送回砂石堆料场回收利用，泥浆则在水流冲洗下，溢出清洗箱流入泥 浆池内，从而使沙、石、泥浆一次性分离，这种泥浆、沙石分离机目前结构已经很成熟，国 内有专门制造的厂家，在许多混凝土搅拌站已经得到使用，这里不作为保护设备。本实用新 型所述的混凝土废浆废水回收利用装置主要包括泥浆池、泥浆泵送机械与电气控制系统，其 特点是：泥浆池由池体、废浆入口、搅拌器、电动机和泥浆泵组成，泥浆、沙石分离机的出 口接废浆入口，泥浆泵出口管接废浆计量斗，计量斗出口接混凝土搅拌机，泥浆泵的电气控 制系统并入混凝土搅拌机的自动控制系统统一调控，搅拌器为叶轮式结构，搅拌器距离泥浆 池底部10-50厘米。
以上所述的混凝土废浆废水回收利用装置，废浆计量斗安装有计量传感器，传感器信号 接混凝土搅拌机的自动控制系统，以便由控制系统对砂石、水泥、其它粉料、水、外加剂、 废浆统一计量配料。
混凝土废浆废水的回收利用装置的工作过程是：

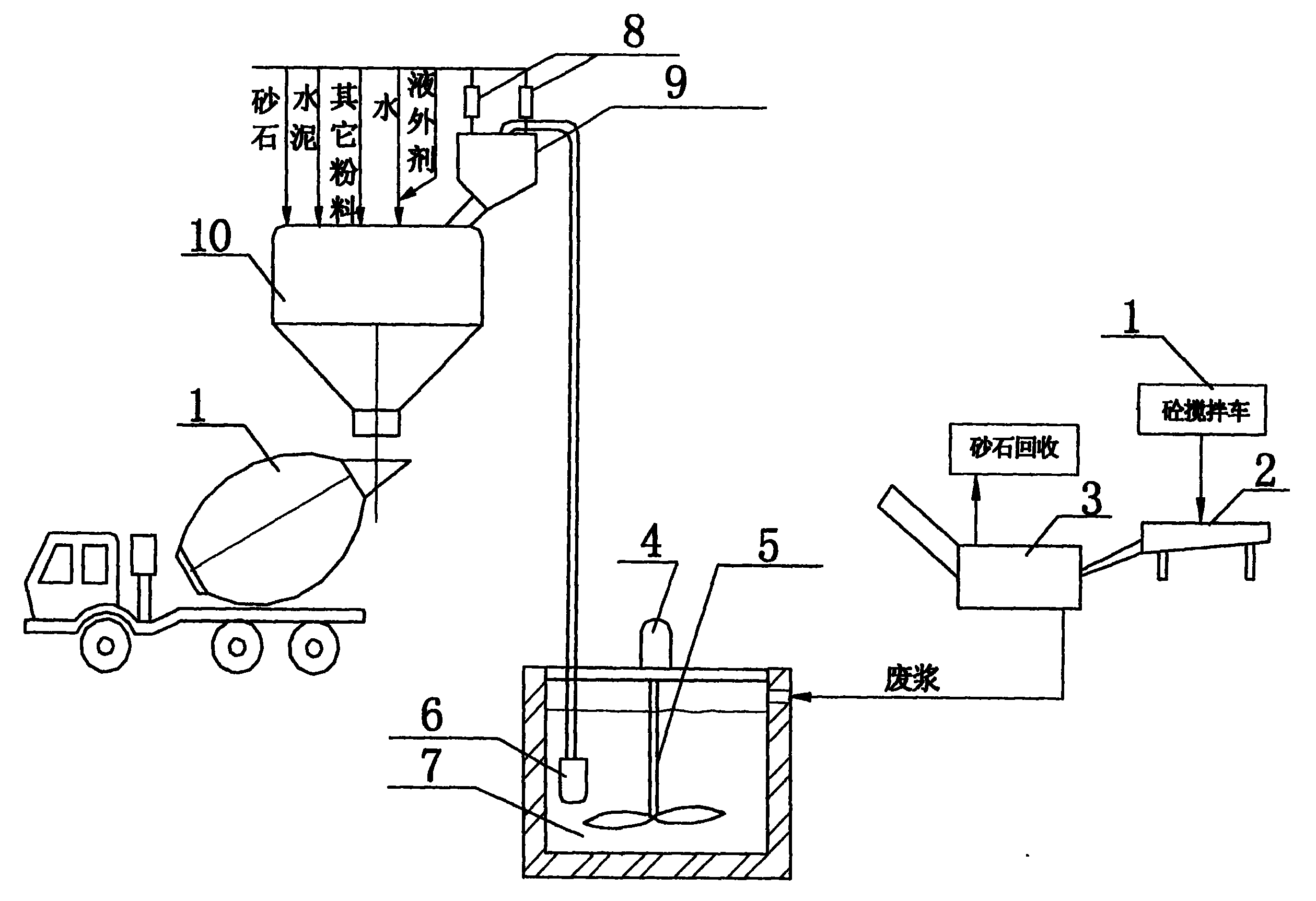

混凝土搅拌运输车滚筒内剩余的混凝土用水清洗倒入冲洗槽中，并在水流冲击下流入泥 浆、沙石分离器内进行分离，此时沙与石在泥浆、沙石分离机内的筛网滚筒体中经滚动后排 出，被重新送回砂石堆料场回收利用，而泥浆中的固体物在不断流入的水流冲洗下，溢出清 洗箱而流入泥浆池内，从而使沙、石、泥浆一次性分离，泥浆通过泥浆泵和输送管道送到废 浆计量斗，与砂石、水泥、其它粉料、水、外加剂、废浆一起，由控制系统统一计量配料送 入混凝土搅拌机，正常生产商品混凝土，装进搅拌运输车送到建筑工地。
本实用新型与现有技术相比的优点是：
1、本实用新型的最大特点是泥浆从沙石分离机排出进入泥浆池后，立即搅拌并输送到混 凝土搅拌机使用，避免泥浆在浆池中沉淀凝固，还可以保持泥浆中水泥的一定活性，从而有 利于保证商品混凝土的质量。
2、泥浆在本系统中作为一种独立的物料在混凝土中使用。
3、泥浆池只用一个，不需要另外设匀浆池和清水池，减少了占地面积。
4、根据混凝土搅拌运输车的残余混凝土进行调配清洗用水量，保证进入泥浆池的水量， 这样就可以达到进出平衡，只用一个泥浆池就可以正常生产。
5、系统全部达到无废水废渣排放，能有效地改善商品混凝土搅拌站的现场生产环境，节 约大量用水和建筑原材料，降低企业生产成本，还能防止大量的泥浆水流入地下排水系统而 造成堵塞和污染，有利于保护环境。
