申请日2005.08.15
公开(公告)日2006.10.11
IPC分类号F24F13/22
摘要
本实用新型公开一种空调器冷凝水处理器，旨在提供一种在不增加动力系统的情况下，把分体式空调器制冷状态下由室内机产生的低温冷凝水，分布到室外机热交换器的高温盘管和散热片上进行外部热交换，同时在风机产生的快速气流下挥发，致使冷凝水完全消耗干净的装置，它可以提高空调器工作效率、降低能源消耗、免去了户外敷设的冷凝水管，使空调器整机设计、工程设计、安装方式和使用效果诸多因素可以得到改善。
权利要求书
1、一种空调器冷凝水处理器，包括空调器室外机的热交换器盘管(1)、散热片(2)、 室外机壳体(3)、冷凝水管(4)以及风机等，其特征是：空调器室外机壳体(3)侧面及其内部 热交器盘管(1)的各散热片(2)顶部开有通长圆孔，以植入设有许多出水孔(7)的冷凝水分布 导管(6)，冷凝水分布导管(6)与其联接的进水口(5)被螺钉固定在室外机壳体(3)上的侧面， 进水口(5)与从室内机引出来的冷凝水管(4)联接。
2、根据权利要求1所述的冷凝水处理器，其特征是进水口(5)前部设有滤水网(9)。
3、根据权利要求1所述的冷凝水处理器，其特征是出水孔(7)规格一致，等距、交错 地排列于冷凝水分布导管(6)两边的一条水平线上，并接通相应的散热片(2)间隙。
说明书
空调器冷凝水处理器
技术领域
本实用新型涉及一种空调器附加装置，特别是涉及一种空调器冷凝水处理器。
背景技术
现有空调器仍无具备冷凝水处理的功能，一般都是把冷凝水当作废水给排放掉，这样， 不仅浪费了潜在的能量，还产生不少弊端，要么另外暗敷或者明敷一条冷凝水户外排水管， 其结果是增加了建筑设计的难度和工程建造成本，带来墙体内管道渗漏水隐患或者建筑整体 美观遭到破坏的问题;要么就放任冷凝水自由洒落，这很容易侵犯到他人而引发矛盾与纠纷， 尤其是它制造的持续噪音，影响着周围环境的安宁。
发明内容
本实用新型克服了现有技术中的不足，提供了一种在不增加动力系统的情况下，可以把 分体式空调器制冷状态下由室内机产生的冷凝水，通过室外机进行最后的利用以至完全消耗 干净的装置，取消了敷设户外冷凝水管所需要的一切，使空调器整机设计进一步完善，安装 方式和使用效果得到优化，本实用新型是采取以下技术方案来实现的：

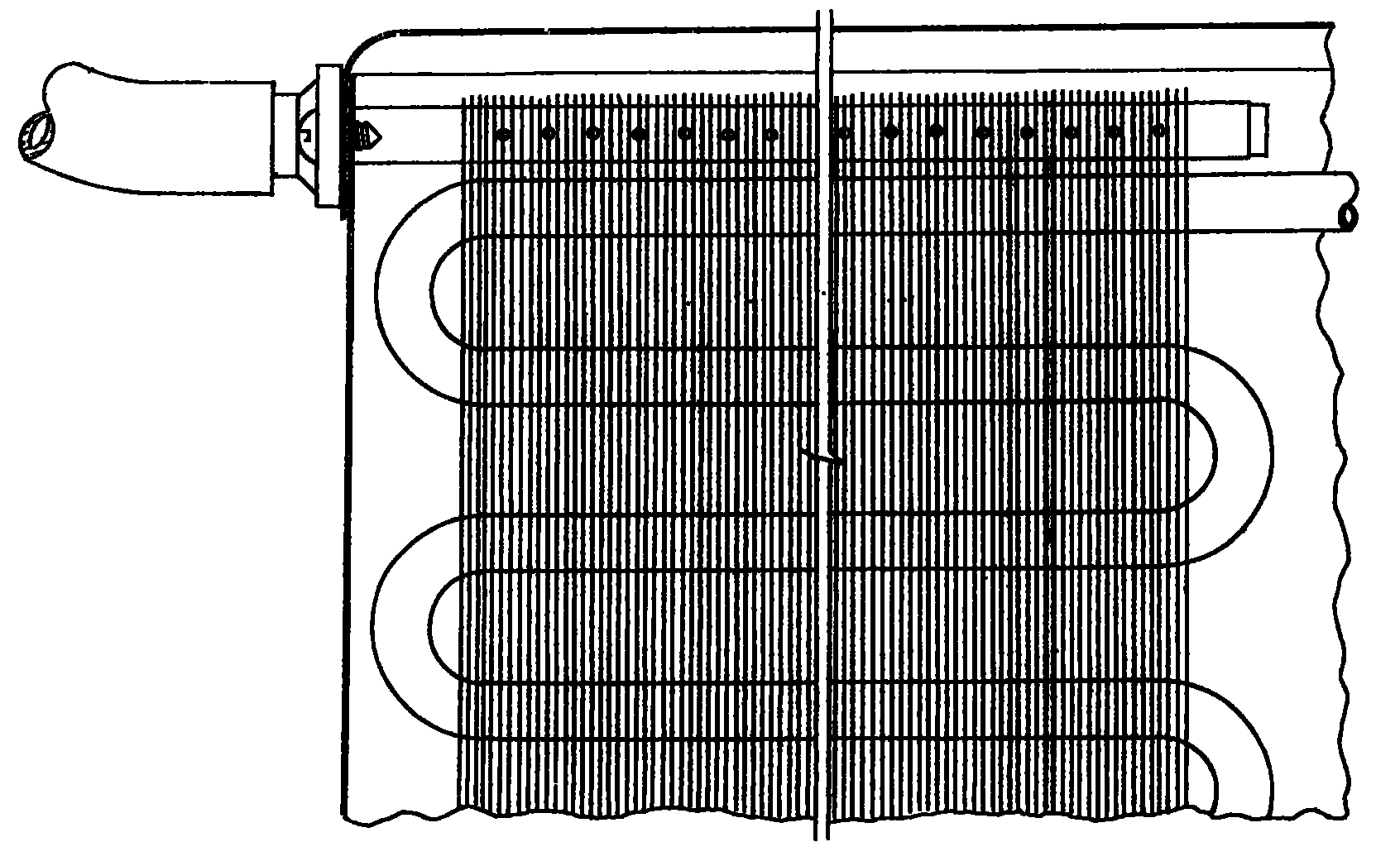

分体式空调器室外机壳体3侧面及其内部热交换器盘管1的各散热片2顶部开有通长的 圆孔，以植入设有检查塞8和许多出水孔7的冷凝水分布导管6，冷凝水分布导管6与其 联接的进水口5被螺钉固定在室外机壳体3上的侧面，设有滤水网9的进水口5与室内机引 出来的冷凝水管4联接;出水孔7规格一致，等距、交错地排列于冷凝水分布导管6两边的 一条水平线上，并接通相应的散热片2间隙。 本实用新型的有益效果是：
1、构成非常简单，亦无动力上的要求，并且独立于原有的空调系统之外自成体系，不 至于产生根本性的影响，这对空调器制造工艺、安装方式、日常维修及现有空调器的改造等 所增加的难度并不大，同理，对于空调整机造价的影响也不大。
2、工作原理简单，目的是让低温的冷凝水与高温的热交换器盘管1在其外表相遇并吸 收热量，当冷凝水变为高温水以及被蒸发的过程，带走比原来更多的热量，使空调器室外机 回水温度降得更低些，提高了工作效率，变废为利，节约了能源，降低了运行成本。
3、缩短了空调器冷凝水排放距离，给工程设计及安装作业都提供了方便，节省下敷设 户外冷凝水管所需的资金，维持了大气中水份平衡，化害为益，维护了建筑整体美观，优化 环境，避免因为冷凝水自由洒落而引发矛盾、纠纷以及其它不良影响。
