申请日2005.10.26
公开(公告)日2006.06.21
IPC分类号E03B11/02; E03C1/12
摘要
本发明公开了一种污水再生利用装置，包括密闭的储水池、出水管、进水管和设有侧管的文丘里管，储水池内设有空腔，储水池上安装出水管和进水管，出水管的下端位于空腔内，出水管的上端与文丘里管的侧管连接相通，进水管的下端与储水池连接，进水管上安装过滤器。它结构简单、制造成本低廉，使用方便，可对洗手、洗澡、洗菜等产生的污水进行净化处理，并将净化后的水收集储存，以便人们清洁厕所或洗拖时使用。它使有限的水资源得到充分的利用，可有效地节省水资源，缓解我国水资源紧张的问题。
权利要求书
1、污水再生利用装置，其特征在于：包括密闭的储水池(23)、出水管、 进水管和设有侧管的文丘里管，储水池(23)内设有空腔(21)，储水池(23) 上安装出水管和进水管，出水管的下端位于空腔(21)内，出水管的上端与文 丘里管的侧管连接相通，进水管的下端与储水池(23)连接，进水管上安装过 滤器。

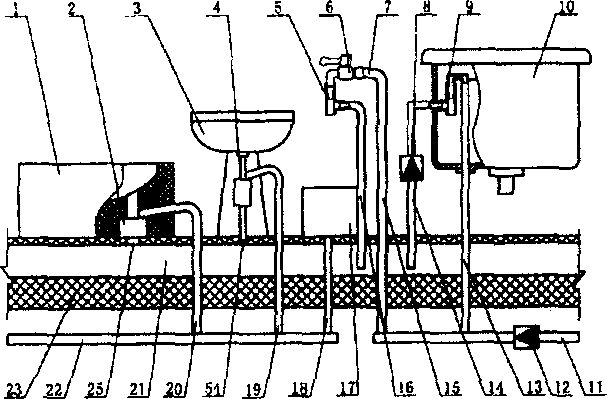

2、根据权利要求1所述的污水再生利用装置，其特征在于：储水池(23) 上安装第一出水管(14)和第一进水管(24)，第一出水管(14)上端与第一文 丘里管(9)的侧管连接，第一文丘里管(9)的上端与水箱(10)的上水管(13) 的一端连接，水箱(10)的上水管(13)的下端与自来水总管(11)连接，第 一进水管(24)上安装第一过滤器(4)，第一进水管(24)与洗手盆(3)连接。
3、根据权利要求2所述的污水再生利用装置，其特征在于：第一进水管(24) 上安装第一溢流管(19)，第一溢流管(19)与排水管(22)连接。
4、根据权利要求3所述的污水再生利用装置，其特征在于：第一溢流管(19) 是管弯角小于90度的弯管，第一溢流管(19)的管弯处高于第一溢流(19)与 第一进水管(24)的连接处，低于洗手盆(3)的下水口。
5、根据权利要求1所述的污水再生利用装置，其特征在于：储水池(23) 上安装第二出水管(16)和第二进水管(25)，第二出水管(16)的上端与第二 文丘里管(5)的侧管连接，第二文丘里管(5)的上端与水笼头(6)的出水端 连接，水笼头(6)的进水端与上水管(15)的上端连接，上水管(15)的下端 与自来水总管(11)连接，第二进水管(25)上安装第二过滤器(2)，第二进 水管(25)与浴缸(1)连接。
6、根据权利要求5所述的污水再生利用装置，其特征在于：第二进水管 (25)上安装第二溢流管(20)，第二溢流管(20)与排水管(22)连接。
7、根据权利要求6所述的污水再生利用装置，其特征在于：第二溢流管(20) 是管弯角小于90度的弯管，第二溢流管(20)的管弯处高于第二溢流管(20) 与第二进水管(25)的连接处，低于浴缸(1)的下水口。
8、根据权利要求1、2、3、4、5、6或7所述的污水再生利用装置，其特 征在于：自来水总管(11)上安装第一单向阀(12)。
9、根据权利要求1、2、3、4、5、6或7所述的污水再生利用装置，其特征 在于：第一出水管(14)上安装第二单向阀(8)。
10、根据权利要求3或5所述的污水再生利用装置，其特征在于：储水池(23) 上安装水池(17)，水池(17)下部安装下水管(18)，下水管(18)与排水管 (22)连接。
说明书
污水再生利用装置
技术领域
本发明涉及一种污水回收利用设备，确切地说是一种污水再生利用装置。
背景技术
水是人类赖以生存的宝贵资源，是维持生命活动的基本条件，然而全球的水 荒问题已日益严峻。我国是世界上13个贫水国之一，人均淡水占有量只有2231m3， 仅为世界水资源人均占有量的1/4。水资源的溃乏已严重制约了我国的经济发展， 威胁人民群众的日常生活。提高水资源的利用率，是解决水资源溃乏的有效途径之 一，例如，日常洗手、洗澡、洗菜等产生的污水，经净化处理后用于冲厕所或洗拖 布，使有限的水资源得以充分利用，但是现有的用水设备无法回收利用生活污水， 造成水资源的大量浪费，同时也增加了人民的生活成本，加重了人民的负担。
发明内容
本发明的目的，是提供了一种污水再生利用装置，它对洗手、洗澡、洗菜等产 生的污水进行回收二次利用，能充分的利用有限的水资源，可解决现有用水设备， 水资源利用率低的缺陷，缓解水资源紧张的问题，也可降低人民的生活成本，减轻 人民的负担。
本发明的目的是通过以下技术方案实现的：污水再生利用装置，包括密闭的 储水池、出水管、进水管和设有侧管的文丘里管，储水池内设有空腔，储水池上安 装出水管和进水管，出水管的下端位于空腔内，出水管的上端与文丘里管的侧管连 接相通，进水管的下端与储水池连接，进水管上安装过滤器。
为进一步实现本发明的目的，还可以采用以下技术方案实现：包括密闭的储 水池、出水管、进水管和设有侧管的文丘里管，储水池内设有空腔，储水池上安 装出水管和进水管，出水管的下端位于空腔内，出水管的上端与文丘里管的侧管 连接相通，进水管的下端与储水池连接，进水管上安装过滤器。储水池上安装第 一出水管和第一进水管，第一出水管上端与第一文丘里管的侧管连接，第一文丘 里管的上端与水箱的上水管的一端连接，水箱的上水管的下端与自来水总管连接， 第一进水管上安装第一过滤器，第一进水管与洗手盆连接。第一进水管上安装第 一溢流管，第一溢流管与排水管连接。第一溢流管是管弯角小于90度的弯管，第 一溢流管的管弯处高于第一溢流与第一进水管的连接处，低于洗手盆的下水口。 第一出水管上安装第二单向阀。自来水总管上安装第一单向阀。
本发明还可以用以下技术方案实现：污水再生利用装置，包括密闭的储水池、 出水管、进水管和设有侧管的文丘里管，储水池内设有空腔，储水池上安装出水 管和进水管，出水管的下端位于空腔内，出水管的上端与文丘里管的侧管连接相 通，进水管的下端与储水池连接，进水管上安装过滤器。储水池上安装第二出水 管和第二进水管，第二出水管的上端与第二文丘里管的侧管连接，第二文丘里管 的上端与水笼头的出水端连接，水笼头的进水端与上水管的上端连接，上水管的 下端与自来水总管连接，第二进水管上安装第二过滤器，第二进水管与浴缸连接。 第二进水管上安装第二溢流管，第二溢流管与排水管连接。第二溢流管是管弯角 小于90度的弯管，第二溢流管的管弯处高于第二溢流管与第二进水管的连接处， 低于浴缸的下水口。自来水总管上安装第一单向阀。第一出水管上安装第二单向 阀。储水池上安装水池，水池下部安装下水管，下水管与排水管连接。
本发明的积极效果在于：它结构简单、制造成本低廉，使用方便，可对洗手、 洗澡、洗菜等产生的污水进行净化处理，并将净化后的水收集储存，以便人们清洁 厕所或洗拖时使用。它使有限的水资源得到充分的利用，可有效地节省水资源，缓 解我国水资源紧张的问题。
