申请日2005.09.11
公开(公告)日2007.02.21
IPC分类号E03F5/06
摘要
一种能根据排污的需要与否而自动开闭的环保型污水井箅盖。它是将两个相同的，一侧为档板，另一侧为平衡端，连接处为轴的杠杆的轴，分别装入位于污水井箅朝向排污道的一面，且与道内污水流向一致的两侧的支架上的轴孔内。在需要排污时，污水将档板打开而得以排放，排完后，档板又会自行关闭，而将排污道与污水井箅隔离，以防道内的异味外泄。
权利要求书
1.一种能根据排污的需要与否而自动开闭的环保型污水井箅盖，其特征是：将 两个相同的，一侧为挡板，另一侧为平衡端，连接处为轴的杠杆的轴，分别装 入位于污水井箅朝向排污道的一面，且与道内污水流向一致的两侧的支架上的 轴孔内。
2.根据权利要求1所述的污水井箅盖，其特征是：挡板与平衡端不处在同一平 面内，两平面有一为β的夹角，10°<β<80°。
说明书
环保型污水井箅盖
技术领域
本实用新型涉及一种能根据排污的需要与否而自动开闭的环保型污水井箅 盖。
背景技术
目前，在我国通用的污水井箅多是由铁或钢筋水泥制成的，形状为矩形或 圆形的网孔状开放式结构。这种结构在有污水需要排放时，固然起到了排污的 作用，但是在无污水需要排放时，受其网孔状开放式结构的制约，却无法阻止 排污道内各种异味的逆向外排，从而出现了井箅附近异味四溢及一处排污多处 受污染的怪现象，是造成城区二次污染不容忽视的一个源头。
发明内容
为了克服现有污水井箅无法阻止排污道内各种异味逆向外排的缺点，本实 用新型提供了一种能据排污需要与否而自动开闭的环保型污水井箅盖。该井箅 盖不仅能满足正常排污的需要，同时还能有效阻止排污道内各种异味的逆向外 排。

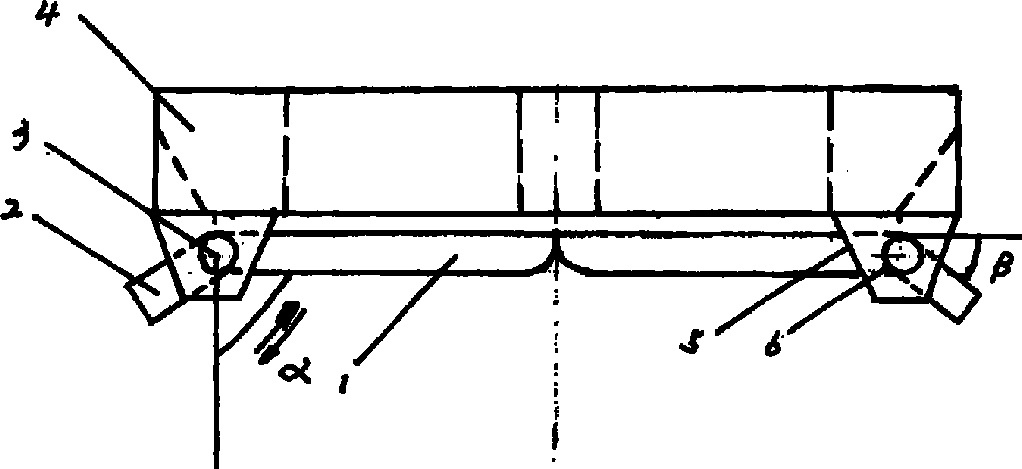

本实用新型解决其技术问题所采用的方案是：将两个相同的，一侧为挡板 另一侧为平衡端，连接处为轴的杠杆的轴，分别装入位于污水井箅朝向排污道 的一面，且与道内污水流向一致的两侧的支架上的轴孔内。其中：挡板与平衡 端不处在同一平面内，其夹角为β;平衡端对轴的重力矩应略大于挡板对轴 的重力矩即：W1L1cosβ>W2L2;至于挡板的形状则视污水井箅的形状而定，不 论污水井箅采用什么形状，都应满足在两块挡板闭合后而将污水井箅上的网孔 与排污道完全隔离的要求。这样，在两个杠杆被安装好后，受平衡端重力矩的 作用，两块挡板就会向上转动，紧贴在污水井箅的下面而将其上的网孔与排污 道完全隔离。在有污水需要排放时，污水将先流入污水井箅的网孔中，并在此 积聚，当其重量对轴的矩与挡板对轴的重量矩两者之和，大于平衡端对轴的重 量矩时，挡板就会向下转动α度而打开，使得污水顺利排放;当污水排完后， 平衡端又会使挡板向上转动α度而再次闭合{0°≤α≤90°}，实现了防止排污 道内各种异味逆向外排的目的。
本实用新型的有益效果是：在不影响正常排污的情况下，能有效防止排污道 内各种异味逆向外排给环境带来的二次污染。
