申请日2005.09.29
公开(公告)日2007.04.18
IPC分类号C02F1/58; C02F1/28; C02F1/68
摘要
本实用新型公开了一种净化还原生态水处理器，它采用生物、矿物营养素作为媒介，防止并抑制水氧化现象的产生，将水中的氯元素及其他有害物质分解、清除，把被过度氧化的水还原，使之成为接近于生态水的饮用水;结构精巧、便于携带、使用成本低廉、没有废弃物产生。它包括进水口、管壳、脱盐球颗粒、高性能活性炭、矿物营养素、生物营养素和水瓶，脱盐球颗粒、高性能活性炭、矿物营养素和生物营养素装在管壳内，管壳的管壁上设有透水孔，管壳安装在水瓶内。本实用新型装入自来水后三分钟，即可得到可直接饮用的净化还原生态水;适当加大水瓶的容量即可满足家庭大量用水的需求。
权利要求书
1、净化还原生态水处理器，它包括进水口、管壳、脱盐球颗粒、高性 能活性炭、矿物营养素、生物营养素和水瓶，其特征在于：脱盐球颗粒(8)、 高性能活性炭(4)、矿物营养素(3)和生物营养素(1)装在管壳(12) 内，管壳(12)的管壁上设有透水孔(14)，管壳(12)安装在水瓶(16) 内。
2、根据权利要求1所述的一种净化还原生态水处理器，其特征在于： 管壳(12)内装有上滤网(9)和下滤网(5)，脱盐球颗粒(8)装在上、 下滤网(9)和(5)之间，高性能活性炭(4)、矿物营养素(3)和生物营 养素(1)装在管壳(12)的下部。
3、根据权利要求1所述的一种净化还原生态水处理器，其特征在于： 管壳(12)由前半壳(18)和后半壳(17)构成。
4、根据权利要求1所述的一种净化还原生态水处理器，其特征在于： 水瓶(16)的瓶口上盖有瓶盖(11)。
5、根据权利要求3所述的一种净化还原生态水处理器，其特征在于： 前半壳(18)和后半壳(17)上设有数根加强筋(7)。
6、根据权利要求3所述的一种净化还原生态水处理器，其特征在于： 后半壳(17)上设有定位销杆(6)，前半壳(18)上设有定位销插座(19)， 定位销杆(6)插在定位销插座(19)内。
7、根据权利要求3所述的一种净化还原生态水处理器，其特征在于： 前半壳(18)和后半壳(17)的中部设有环槽，弹性卡箍(13)卡装在环 槽内。
8、根据权利要求3所述的一种净化还原生态水处理器，其特征在于： 前半壳(18)和后半壳(17)扣合后，下端口装在滤网管盖(16)内。
9、根据权利要求3所述的一种净化还原生态水处理器，其特征在于： 前半壳(18)和后半壳(17)扣合后，上端口装在进水口(10)中，进水 口(10)塞在水瓶(16)的瓶口内。
说明书
净化还原生态水处理器
技术领域：
本实用新型涉及饮用水净化技术领域，确切地说，它是一种净化还原 生态水处理器。
背景技术：
随着技术的进步和人们生活质量的提高，纯净水或矿泉水已逐渐构成 我们日常生活必须品中的一个组成部分，市场上各种瓶装饮用水随处可见， 学生上学要带上一瓶饮用水，人们外出旅行更离不开瓶装水。虽然瓶装水 满足了人们日常生活和工作的需要，但是，它在给人们提供了诸多方便的 同时，也给社会带来了某些负面影响。首先，水饮用完之后，水瓶就白白 扔掉了，即使水瓶可以回收进行二次利用，但因此造成的浪费还是非常惊 人的;第二，瓶装水较为昂贵的价格，也加大了我们的经济负担;其次， 外出旅行时，随身携带瓶装水，还会增加行李的重量，给活动带来不便。 另外，在我们日常家庭生活中，无论煮饭、熬汤，还是饮水、烧茶，都离 不开饮用水，但在目前现实生活中，很多自来水的质量是达不到直接饮用 标准的，因此给人们的身体健康带来某些不利的影响，而大量地使用桶装 纯净水，对一般的家庭来说又是难以承受的经济负担。为了解决上述问题， 目前，也有可以直接将自来水变为纯净水的设备，但这些设备普遍结构复 杂、体积较大、价格昂贵、使用不便，有的还需配备电源，家庭使用尤可， 但若想作为一个随身携带的净水设备是万万不行的。
发明内容：
本实用新型的目的就是提供一种结构精巧、即可适合家庭大量使用又 可外出随身携带，特别是可以直接将自来水变为纯净水的净化还原生态水 处理器。

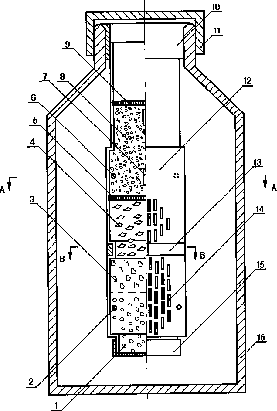

本实用新型的目的是这样实现的。净化还原生态水处理器包括进水口、 管壳、脱盐球颗粒、高性能活性炭、矿物营养素、生物营养素和水瓶，其 特征在于：脱盐球颗粒(8)、高性能活性炭(4)、矿物营养素(3)和生物 营养素(1)装在管壳(12)内，管壳(12)的管壁上设有透水孔(14)， 管壳(12)安装在水瓶(16)内，管壳(12)内装有上滤网(9)和下滤网 (5)，脱盐球颗粒(8)装在上、下滤网(9)和(5)之间，高性能活性炭 (4)、矿物营养素(3)和生物营养素(1)装在管壳(12)的下部，管壳 (12)由前半壳(18)和后半壳(17)构成，前半壳(18)和后半壳(17) 上设有数根加强筋(7)，后半壳(17)上设有定位销杆(6)，前半壳(18) 上设有定位销插座(19)，定位销杆(6)插在定位销插座(19)内，前半 壳(18)和后半壳(17)的中部设有环槽，弹性卡箍(13)卡装在环槽内， 前半壳(18)和后半壳(17)扣合后，下端口装在滤网管盖(16)内，前 半壳(18)和后半壳(17)扣合后，上端口装在进水口(10)中，进水口 (10)塞在水瓶(16)的瓶口内，水瓶(16)的瓶口上盖有瓶盖(11)。
本实用新型采用生物、矿物营养素作为媒介，防止并抑制水氧化现象 的产生，将水中的氯元素及其他有害物质分解、清除，把被过度氧化的水 还原，使之成为接近于生态水的饮用水，即氧化还原电位200毫伏以下并 带有负离子的水，所以，它更适合饮用。特别是本实用新型使用过程中， 没有废弃物产生，符合建设节约型社会的要求;装入自来水后三分钟，即 可得到可直接饮用的净化还原生态水，结构精巧、便于携带、使用成本低 廉，只要将它带在身边，随时都可得到干净、卫生的饮用水;适当加大水 瓶的容量即可满足家庭大量用水的需求。
