申请日2007.05.17
公开(公告)日2008.03.19
IPC分类号C02F1/40; C02F1/00
摘要
本实用新型涉及一种喷漆污水油污净化处理装置，其包括通过连通孔相连通的净化桶和储水桶，在净化桶的上端设置有和喷漆水帘污水槽相连通的回水槽，在净化桶的上端设置有由阻尼板和设置在阻尼板一侧的排污槽构成的排污装置，在净化桶的上端设置有和储水桶内的水泵相连通的旋流水调节水管，本实用新型使喷漆过程中水帘的用水采用经过净化处理的循环水，提高水的利用率，同时减少了油漆操作间的环境污染，提高油漆工人的健康水平，创造更大的经济效益和社会效益。
权利要求书

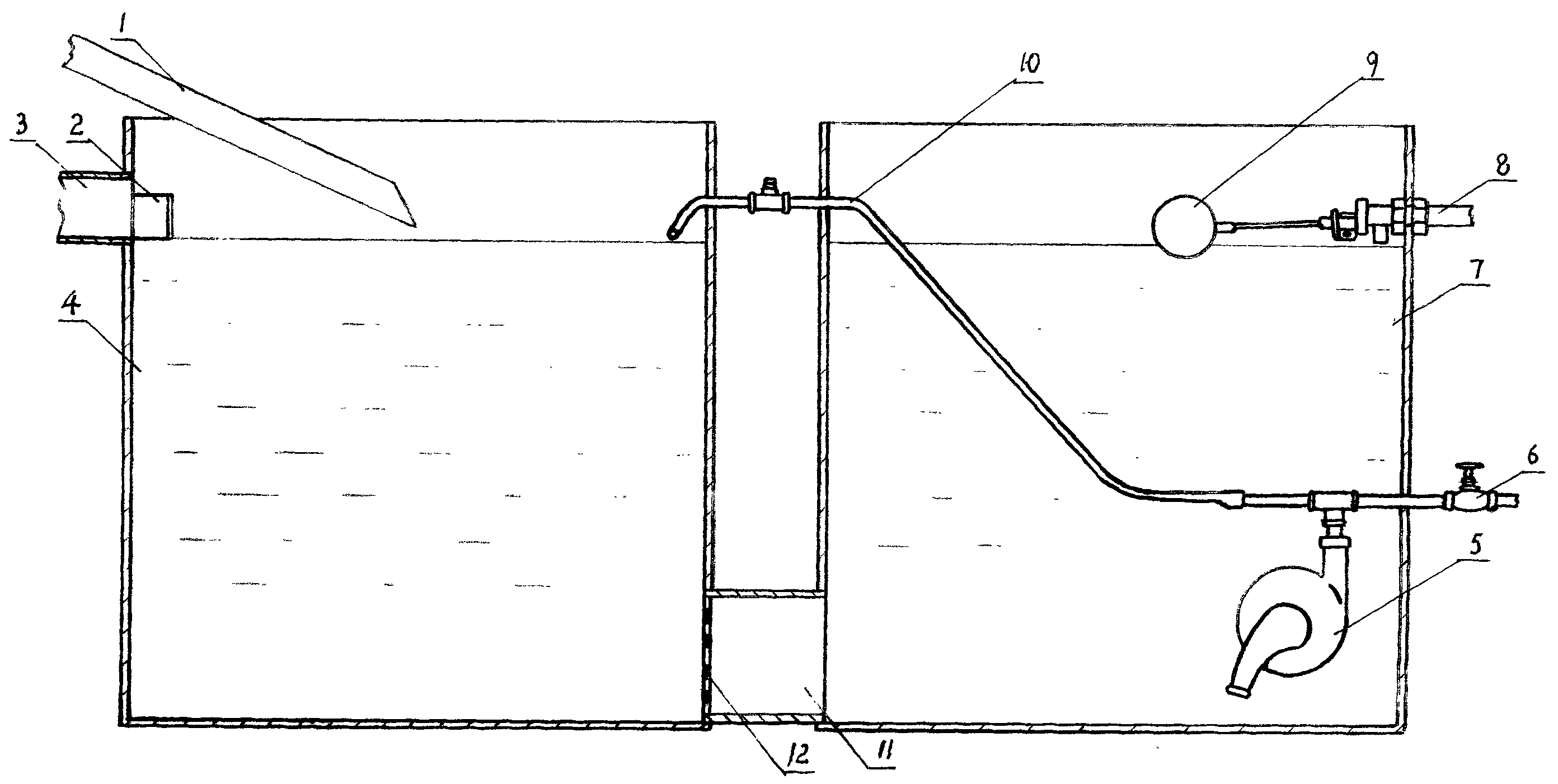

1.一种喷漆污水油污净化处理装置，其特征在于其包括通过连通 孔(11)相连通的净化桶(4)和储水桶(7)，在净化桶(4)的上端 设置有和喷漆水帘污水槽相连通的回水槽(1)，在净化桶(4)的上端 设置有由阻尼板(2)和设置在阻尼板(2)一侧的排污槽(3)构成的 排污装置，在净化桶(4)的上端设置有和储水桶(7)内的水泵(5) 相连通的旋流水调节水管(10)，旋流水调节水管(10)和回水槽(1) 均设置在净化桶(4)桶壁的内侧，旋流水调节水管(10)和回水槽(1) 的出水口方向相同，和水帘喷水管相连通的水帘出水管(6)通过水泵 (5)和储水桶(7)相连通，在储水桶(7)的上端设置有由浮球阀(9) 和进水管(8)构成的自动补水装置。
2.根据权利要求1所述的一种喷漆污水油污净化处理装置，其特 征在于在连通孔(11)内设置有过滤网(12)。
说明书
喷漆污水油污净化处理装置
技术领域
本实用新型涉及一种喷漆污水油污净化处理装置。
技术背景
目前在喷漆操作过程中，为保护工作环境，一般采用水帘隔断的 方法，这样流入水帘废水槽内的水成为带有大量油污的污水，这些污 水直接排出，造成环境污染。
发明内容
本实用新型所要解决的技术问题是提供一种可有效净化喷漆污 水、提高水利用率、达到环保作用的喷漆污水油污净化处理装置。
本实用新型采用如下技术方案：
本实用新型包括通过连通孔相连通的净化桶和储水桶，在净化桶 的上端设置有和喷漆水帘污水槽相连通的回水槽，在净化桶的上端设 置有由阻尼板和设置在阻尼板一侧的排污槽构成的排污装置，在净化 桶的上端设置有和储水桶内的水泵相连通的旋流水调节水管，旋流水 调节水管和回水槽均设置在净化桶桶壁的内侧，旋流水调节水管和回 水槽的出水口方向相同，和水帘喷水管相连通的水帘出水管通过水泵 和储水桶相连通，在储水桶的上端设置有由浮球阀和进水管构成的自 动补水装置。
本实用新型在连通孔内设置有过滤网。
本实用新型积极效果如下：
本实用新型占地面积小，投资少，使水帘的用水采用经过本实用 新型净化处理的循环水，提高水的利用率，同时减少了油漆操作间的 环境污染，解决了油污的污染问题，减少环境污染，提高油漆工人的 健康水平，创造更大的经济效益和社会效益。
