申请日2008.11.13
公开(公告)日2009.04.08
IPC分类号C02F1/44
摘要
本发明涉及一种无重力状态下的双瓶水处理装置，其包括滤芯棒、密封塞、待处理水瓶和成品水集瓶，待处理水瓶和成品水集瓶分别塞在密封塞的两端，滤芯棒由一级滤层和次级渗析层组成，滤芯棒在待处理水瓶中，其中次级渗析层穿越密封塞伸入成品水集瓶中，在密封塞上设有加压管，加压管的一端伸入待处理水瓶中，另一端露于密封塞外与加压设备相连。本发明结构简单，在无重力环境中下，可由简单人工操作完成一系列复杂的饮用水化处理过程，实现了小范围完全水循环，大大减轻了航天饮用水资源仓储的总量。
翻译权利要求书

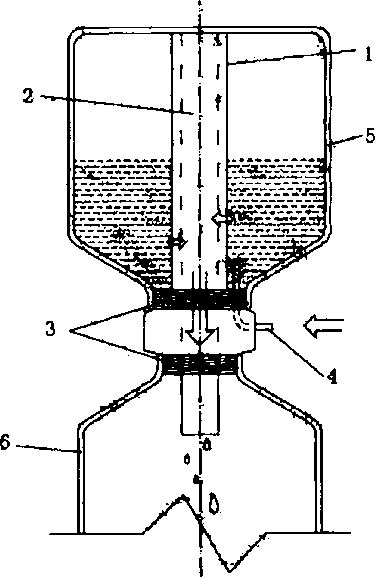

1.一种无重力状态下的双瓶水处理装置，其特征是包括滤芯棒、密封塞(3)、 待处理水瓶(5)和成品水集瓶(6)，待处理水瓶(5)和成品水集瓶(6)分别 塞在密封塞(3)的两端，滤芯棒由一级滤层(1)和次级渗析层(2)组成，滤 芯棒在待处理水瓶(5)中，其中次级渗析层(2)穿越密封塞(3)伸入成品水 集瓶(6)中，在密封塞(3)上设有加压管(4)，加压管(4)的一端伸入待处 理水瓶(5)中，另一端露于密封塞(3)外与加压设备相连。
2.根据权利要求1所述的无重力状态下的双瓶水处理装置，其特征是加压 设备是手动简易式加压器或者是机械气泵。
说明书
一种无重力状态下的双瓶水处理装置
技术领域
本发明涉及一种在无重力情况下对各类水体进行饮用水化的双瓶式处理 器。
背景技术
随着我国空天技术的发展，在外层空间建立空间站的可能性越来越大，目 前宇航员由于在外太空的时间不超过5天，饮用水都由货载储备解决。而一旦 建立空间站后，宇航员将在外太空生活较长时间。而生活用水和饮用水送入外 太空的成本极高，这就使的一种可以通过手动完成的简易处理方式的开发势在 必行。
发明内容
本发明的目的是提供一种适于太空无重力状态下使用的双瓶水处理装置。
本发明的无重力状态下的双瓶水处理装置，包括滤芯棒、密封塞、待处理 水瓶和成品水集瓶，待处理水瓶和成品水集瓶分别塞在密封塞的两端，滤芯棒 由一级滤层和次级渗析层组成，滤芯棒在待处理水瓶中，其中次级渗析层穿越 密封塞伸入成品水集瓶中，在密封塞上设有加压管，加压管的一端伸入待处理 水瓶中，另一端露于密封塞外与加压设备相连。
上述的加压设备可以是手动简易式加压器或者是机械气泵。
本发明的无重力状态下的双瓶水处理装置，在无重力环境中把待处理水收 集于待处理瓶中，通过加压管对待处理瓶加压，使存于瓶中的待处理水体通过 滤芯棒的一级滤层和次级渗析层完成饮用水化处理，进入成品水集瓶收集后待 饮用。
本发明结构简单，在无重力环境中下，可由简单人工操作完成一系列复杂 的饮用水化处理过程，实现了小范围完全水循环，大大减轻了航天饮用水资源 仓储的总量。
