申请日2005.11.15
公开(公告)日2006.12.27
IPC分类号B01F7/02; B01F3/12
摘要
一种利用脱硫废水的搅拌机，进料口1位于卧式厢体2一端的顶部，喷水装置4位于厢体2的上端，搅拌装置5水平布置在厢体2内由驱动装置3带动，在厢体2的下部还布置有排料口6，在厢体2内衬有一种耐脱硫废水腐蚀工程塑料衬板15;厢体顶盖16的内侧喷涂耐脱硫废水腐蚀涂料;搅拌装置5所用的轴8用耐脱硫废水腐蚀材料制成，叶片9用高耐磨、耐脱硫废水腐蚀材料制成;喷水装置用耐脱硫废水腐蚀材料制成;该设备可充分利用脱硫废水，耐磨、防腐、密封性好，使用寿命长。
权利要求书
1.一种利用脱硫废水的搅拌机，包括进料口(1)、厢体(2)、动 力装置(3)、喷水装置(4)、搅拌装置(5)、出料口(6)，其特征在 于进料口(1)位于卧式厢体(2)一端的顶部，喷水装置(4)位于厢 体(2)的上端，搅拌装置(5)水平布置在厢体(2)内由驱动装置(3) 带动，在厢体(2)的下部还布置有出料口(6)。
2.根据权利要求1所述的利用脱硫废水的搅拌机，其特征在于所述 的厢体(2)的侧壁及底部衬有耐脱硫废水腐蚀工程塑料衬板(15)， 与喷涂有耐脱硫废水腐蚀涂料厢体顶盖(16)形成封闭的箱体(2)。
3.根据权利要求1所述的利用脱硫废水的搅拌机，其特征在于所述 的搅拌装置(5)由两根耐脱硫废水腐蚀材料制成的平行轴(8)组成， 在两根相互平行卧式布置轴(8)上安装有高耐磨、耐脱硫废水腐蚀的 搅拌叶片(9)。
4.根据权利要求1或3所述的利用脱硫废水的搅拌机，其特征在于 所述的轴(8)采用大扭矩厚壁空心轴，沿两根轴(8)按一定距离以 一定螺旋角及螺距分布有若干个搅拌叶片(9)。
5.根据权利要求1或3所述的利用脱硫废水的搅拌机，其特征在于 所述的搅拌叶片(9)的端部为大圆角结构。
6.根据权利要求1所述的利用脱硫废水的搅拌机，其特征在于所述 的喷水装置(4)由耐脱硫废水腐蚀材料制成的进水母管(10)与由耐 脱硫废水腐蚀材料制成的分支管路(11)连通，在进水母管(10)上 安装有压力表(12)，在分路支管(11)上安装有调节阀(13)，分路 支管(11)伸入厢体内的部分设有由耐脱硫废水腐蚀材料制成的喷嘴 (14)。
7.根据权利要求6所述的利用脱硫废水的搅拌机，其特征在于所述 的喷嘴(4)在厢体顶盖(16)上分三排布置。
8.根据权利要求1所述的利用脱硫废水的搅拌机，其特征在于在进 料口(1)处设有百叶挡板(7)。
说明书
一种利用脱硫废水的搅拌机
所属技术领域
本实用新型属于燃煤电站脱硫系统领域，具体涉及一种利用脱硫 废水的搅拌机。
背景技术
目前由于电厂采用湿法脱硫工艺进行烟气脱硫，而废水处理工艺 系统价格昂贵且经处理后废水仍需排放，同时我国不少地区水资源非 常紧张。而燃煤电厂的粉煤灰又需要通过加水喷淋后运送，因此利用 烟气脱硫产生的废水进行喷淋，有利于节约大量水资源。
发明内容
本实用新型的目的是提供一种卧式双轴型搅拌、结构紧凑、密封 性好、搅拌均匀的利用脱硫废水的搅拌机。
一种利用脱硫废水的搅拌机，包括进料口1、厢体2、动力装置3、 喷水装置4、搅拌装置5、出料口6，其特征在于进料口1位于卧式厢 体2一端的顶部并设有百叶挡板7，喷水装置4位于厢体2的上端，搅 拌装置5水平布置在厢体2内由驱动装置3带动，在厢体2的下部还 布置有出料口6。
所述的厢体2的侧壁及底部衬有耐脱硫废水腐蚀工程塑料衬板15， 与喷涂有耐脱硫废水腐蚀涂料厢体顶盖16形成封闭的箱体2。

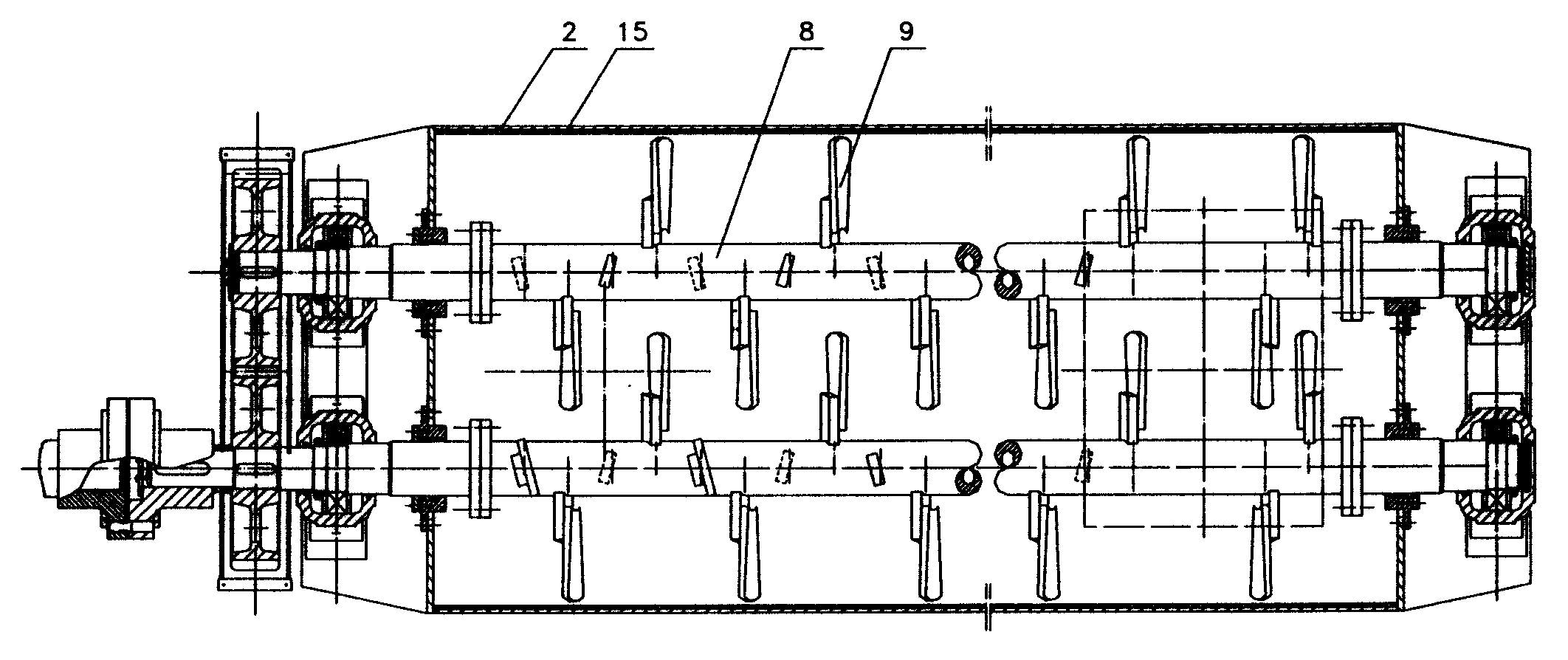

所述的搅拌装置5由两根耐脱硫废水腐蚀材料制成的平行轴8组 成，在两根相互平行卧式布置的轴8上安装有高耐磨、耐脱硫废水腐 蚀的搅拌叶片9。
所述的轴8采用大扭矩厚壁空心轴，沿两根轴8按一定距离以一定 螺旋角及螺距分布有若干个搅拌叶片9。所述的搅拌叶片9的端部为大 圆角结构。
所述的喷水装置4由耐脱硫废水腐蚀材料制成的进水母管10与由 耐脱硫废水腐蚀材料制成的分支管路11连通，在进水母管10上安装 有压力表12，在分路支管11上安装有调节阀13，分路支管11伸入厢 体内的部分设有由耐脱硫废水腐蚀材料制成的喷嘴14。所述的喷嘴4 在厢体顶盖16上分三排布置。
本实用新型具有以下优点：
1、设备所有与搅拌用水接触部分材料均选用耐脱硫废水腐蚀材 料，故该设备可利用电厂湿法脱硫废水作为搅拌用水，既解决了废水 的处理问题，又节约了水资源。
2、采用卧式两平行轴，运行平稳;搅拌叶片为扇形，且端部为大 圆角，可有效减小阻力，又提高了搅拌效果均匀，流动迅速，在结构 上安装维护方便。
3、通过调节喷水装置内调节阀开度大小，可调节进水量，控制搅 拌后湿灰的含水率。加水喷嘴安装在顶盖上，保证水能充分雾化，正 常运行时不发生喷嘴堵塞现象。另外，喷嘴在顶盖上分三排布置，水 量分散，喷射圆锥角大，能迅速抑制飞灰外扬。
4、进料口处设置挡板，使干灰进入时减少扩散，并防止水雾上蹿。
5、该新型搅拌装置用于燃煤电站湿法烟气脱硫系统领域，具有稳 定性好、可靠性高、密封性好、搅拌均匀等优点，是理想的换代产品。
