申请日2005.11.16
公开(公告)日2006.06.28
IPC分类号C02F3/02; C02F3/34
摘要
本发明涉及一种白腐真菌膜生物法活性染料废水处理方法及装置，属于环境工程技术领域，能够应用在活性染料废水处理中。运用本发明提供的白腐真菌膜生物法处理活性染料废水装置，将白腐真菌菌丝球倒入组合生化填料4处理区中，开启曝气机2让空气通过穿孔管3进入白腐真菌生化处理区供氧，活性染料废水通过进水管1进入白腐真菌生化处理区，再通过钢丝网6进入膜分离区，开启抽吸泵10，净化后的出水经中空纤维膜9和出水管11排出。本发明能减小处理装置体积、缩短处理时间、提高装置耐冲击负荷性能、提高白腐真菌产酶稳定性等有益效果。
权利要求书

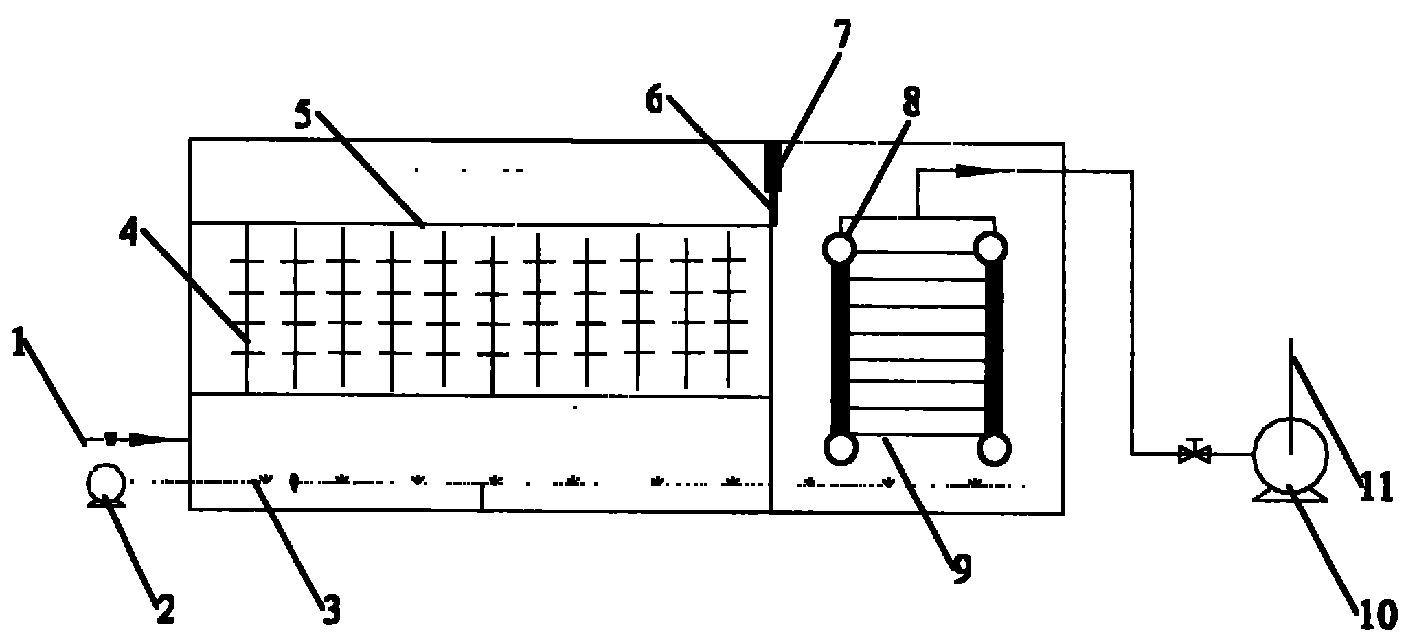

1.一种白腐真菌膜生物法处理活性染料废水装置，其特征在于 包括：进水管(1)，曝气机(2)，穿孔管(3)，组合生化填料(4)， 钢筋支架(5)，钢丝网(6)，插槽(7)，钢筋圈(8)，中空纤维膜(9)， 抽吸泵(10)，出水管(11)组成，其中进水管(1)与曝气机(2)， 穿孔管(3)与曝气机(2)，出水管(11)与抽吸泵(10)，中空纤维 膜(9)与抽吸泵(10)之间为丝扣连接，组合生化填料(4)由尼龙 绳系在装置内固定钢筋支架(5)上，钢丝网(6)插入钢板焊接的插 槽(7)中，中空纤维膜(9)用铁丝固定于钢筋圈(8)内侧。
2.一种白腐真菌膜生物法处理活性染料废水的方法，其特征在 于运用权利要求1所述的装置，将白腐真菌菌丝球倒入组合生化填料 (4)处理区中，在组合生化填料(4)上形成白腐真菌生物膜，开启 曝气机(2)让空气通过穿孔管(3)进入白腐真菌生化处理区供氧， 活性染料废水通过进水管(1)进入白腐真菌生化处理区，再通过钢 丝网(6)进入膜分离区，开启抽吸泵(10)，净化后的出水经中空纤 维膜(9)和出水管(11)排出。
说明书
白腐真菌膜生物法活性染料废水处理方法及装置
技术领域
本发明专利涉及一种白腐真菌膜生物法活性染料废水处理方法 及装置，属于环境工程技术领域，能够应用在活性染料废水处理中。
背景技术
从染料化工厂排出的染料废水具有色度高、盐度高、毒性强、污 染物含量高且成分复杂、难以降解等特点，是工业废水污染治理的重 点和难点。混凝、化学氧化、吸附等物化技术处理染料废水时存在运 行费用高、能耗药耗高、二次污染多等问题，传统活性污泥及生物膜 法处理染料废水的效果有限。目前由物化法与传统生化法组合而成的 染料废水处理工艺往往流程很长，投资及运行费用相当高。
白腐真菌在木质素降解酶催化作用下通过自由基链式反应对染 料废水中各种有机污染物等具有广谱、高效的降解功能。目前，国内 外研究者通过从自然界中分离及诱变已经筛选出对染料废水具有高 效降解作用的多种白腐真菌菌种，将这些菌种固定在填料上构建成白 腐真菌生物膜反应器用以处理活性染料废水已获得了良好效果。
废水处理的膜生物技术将膜分离与生化法相结合，多年的应用结 果表明膜生物处理装置具有系统紧凑、负荷率高、处理效果好、剩余 污泥少等优点。
发明内容
本发明目的在于提供一种简洁高效的白腐真菌膜生物法活性染 料废水处理方法。
本发明的另一目的在于提供一种白腐真菌膜生物法活性染料废 水处理装置，用于活性染料废水的高效处理。
为实现本发明的目的，本发明所述的白腐真菌膜生物法处理活性 染料废水装置包括：进水管，曝气机，穿孔管，组合生化填料，钢筋 支架，钢丝网，插槽，钢筋圈，中空纤维膜，抽吸泵和出水管。其中 进水管与曝气机，穿孔管与曝气机，出水管与抽吸泵，中空纤维膜与 抽吸泵之间为丝扣连接，组合生化填料由尼龙绳系在装置内固定钢筋 支架上，钢丝网插入钢板焊接的插槽中，中空纤维膜用铁丝固定于钢 筋圈内侧。在本装置中曝气机、穿孔管起供氧作用，组合生化填料上 固定生长白腐真菌并形成生物膜，钢丝网用于分隔生化处理区与出水 分离区，防止中空纤维膜被生物膜堵塞。
运用本发明提供的白腐真菌膜生物法处理活性染料废水装置，将 摇瓶扩增获得的白腐真菌菌丝球倒入组合生化填料处理区中，在组合 生化填料上形成白腐真菌生物膜，开启曝气机让空气通过穿孔管进入 白腐真菌生化处理区供氧，活性染料废水通过进水管进入白腐真菌生 化处理区，再通过钢丝网进入膜分离区，开启抽吸泵，净化后的出水 经中空纤维膜和出水管排出。
本发明所述的高效白腐真菌菌种为云芝，Trametes versicolor，购 自上海农科院菌种室。
本发明专利的显著效果为：(1)白腐真菌对染料废水具有高效的 降解功能;(2)应用组合生化填料固定白腐真菌形成生物膜，达到减 小处理装置体积、缩短处理时间、提高装置耐冲击负荷性能、提高白 腐真菌产酶稳定性等有益效果;(3)中空纤维膜能够保证优质出水水 质，生化反应区污染物、真菌细胞及分泌物经钢丝网分隔后浓度明显 降低，对保护中空纤维膜和减少膜清洗频次有利。
