申请日2005.11.18
公开(公告)日2006.12.06
IPC分类号C02F3/32
摘要

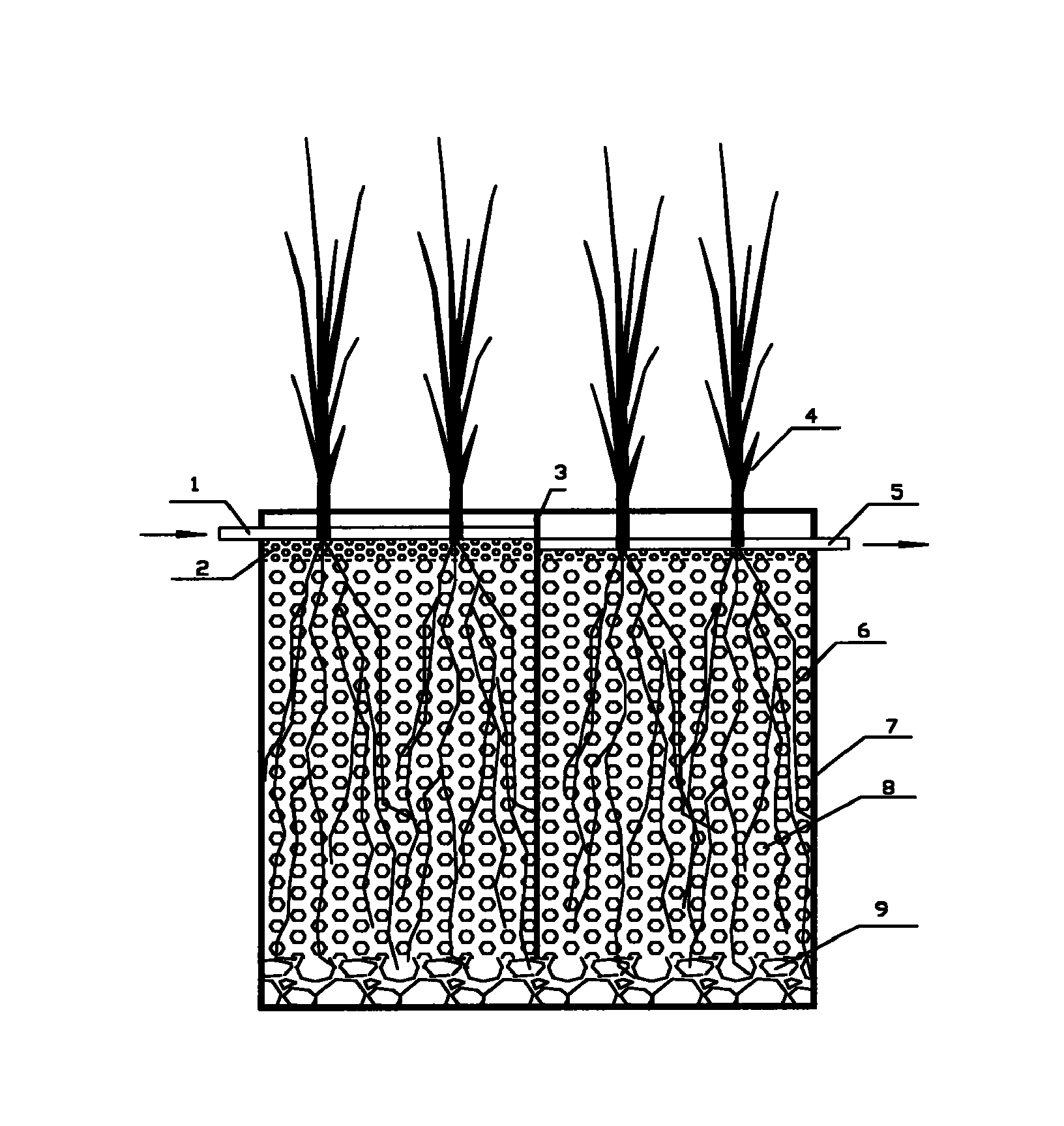

本实用新型公开了一种石英砂人工湿地污水处理装置，采用垂直复合流人工湿地，湿地池(7)中上部有一隔墙(3)，隔墙(3)的一边上部有一进水管(1)，隔墙(3)的另一边上部有一出水管(5);池中填料顺序为：底部填充鹅卵石填料(9)，其上是石英砂填料(8)，顶部铺填石英细砂层(2);石英细砂层(2)上面种有植物(4)，植物(4)以美人蕉为主的多种植物床，间以象草、菖蒲和茭草混搭栽种;植物根系(6)深入至底部鹅卵石层(9)。本实用新型具有抗冲击负荷能力，后续维护操作方便，投资建造简单等优点，不仅可以有效地对城市污水处理厂出水起到深度处理的目的，而且具有美化景观的价值、无二次污染。
权利要求书
1.一种石英砂人工湿地污水处理装置，包括湿地池(7)、隔墙(3)、进 水管(1)、出水管(5)，其特征在于采用垂直复合流人工湿地，湿地池(7) 中上部有一隔墙(3)，隔墙(3)的一边上部有一进水管(1)，隔墙(3)的 另一边上部有一出水管(5);池中充填填料，填料填充顺序为：底部填充鹅卵 石填料(9)，其上是石英砂填料(8)，顶部铺填石英细砂层(2);石英细砂 层(2)上面种有植物(4)，植物(4)以美人蕉为主的多种植物床，间以象草、 菖蒲和茭草混搭栽种;植物根系(6)深入至鹅卵石层(9)。
说明书
一种石英砂人工湿地污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是石英砂人工湿地深度处理城市 污水处理厂的出水处理装置。
背景技术
由于水资源的短缺，国内外对污水回用工艺的研究越来越广泛。目前污水 回用技术主要有混凝沉淀、高级氧化、紫外线消毒、活性炭吸附和膜过滤技术 等，但是由于传统的混凝沉淀方法中混凝剂的使用，容易造成二次污染，且处 理效果一般;而高级氧化、紫外线消毒、活性炭吸附和膜过滤技术等由于处理 成本较高，并且运行维护复杂，很难被广泛地推广使用。
发明内容
本实用新型的目的是提供一种采用以石英砂为主体填料并栽种优选的四种 湿地植物的人工湿地处理系统对城市污水处理厂出水进行深度处理的污水处理 装置。
本实用新型是这样实现的：建立一个人工湿地池，湿地池中上部有一隔墙， 隔墙的一边上部有一进水管，隔墙的另一边上部有一出水管。池中充填填料， 填料填充顺序为：底部填充粒径为40～80mm的鹅卵石过水层厚度10～30cm，其 上是粒径为4～8mm的石英砂填料，厚度为50～80cm，顶部铺填粒径为1～2mm 的石英细砂层，厚度为10～20cm。石英细砂层上面种有植物，以美人蕉为主的 多种植物床，间以象草、菖蒲和茭草混搭栽种，种植密度为38～40株/平方米， 美人蕉∶象草∶菖蒲∶茭草其种植比例为4～8∶1～2∶4～8∶1～2;植物的根 系深入至底部鹅卵石层。
流态采用垂直复合流人工湿地，水流由下向流单元表面进水，水流向下经 过主体填料层，汇流到底部鹅卵石导流层，进而流入上向流单元，水流由其顶 端排出。
本实用新型具有处理效果好、处理效率高、投资运行费用低、管理方便、 抗冲击复合能力强、运行稳定且具有美观价值等优点，采用美人蕉植物床垂直 复合流模拟人工湿地处理系统对污水处理厂出水进行深度处理，可以有效地去 除氮磷等污染物，从而有效地防止水体的富营养化，其出水用于景观回用是完 全可行的。经过人工湿地处理后出水中氨氮、总磷、COD和BOD等主要水质指标 达到《城市污水再生利用景观环境用水水质》(GB/T 18921-2002)标准。
