申请日2005.11.18
公开(公告)日2006.09.27
IPC分类号C02F9/04; C02F1/50; C02F1/66
摘要
一种生物安全实验室废水处理系统，它包括粗格栅、细格栅、集水池、提升泵、储水罐、温控灭活罐、化学调理罐、冷却水设施、废物处理设施，化学处理设施。废水由粗格栅、细格栅、集水池组成的一体化预处理设施分离除去悬浮物，废水通过温控灭活罐高温杀死病毒及细菌，消毒灭菌后的废水通过冷却水设施在温控灭活罐的夹套内冷却，冷却后的废水进入化学调理罐中进行pH调整，调整后的废水达标排放;化学处理设施可以对整个系统进行在线清洗。其优点是可以将生物安全实验室排放的废水彻底消毒灭菌，避免污染物外排到室外环境空间，系统适应性强，占地面积小，投资少，自动化程度高，操作管理方便。
权利要求书

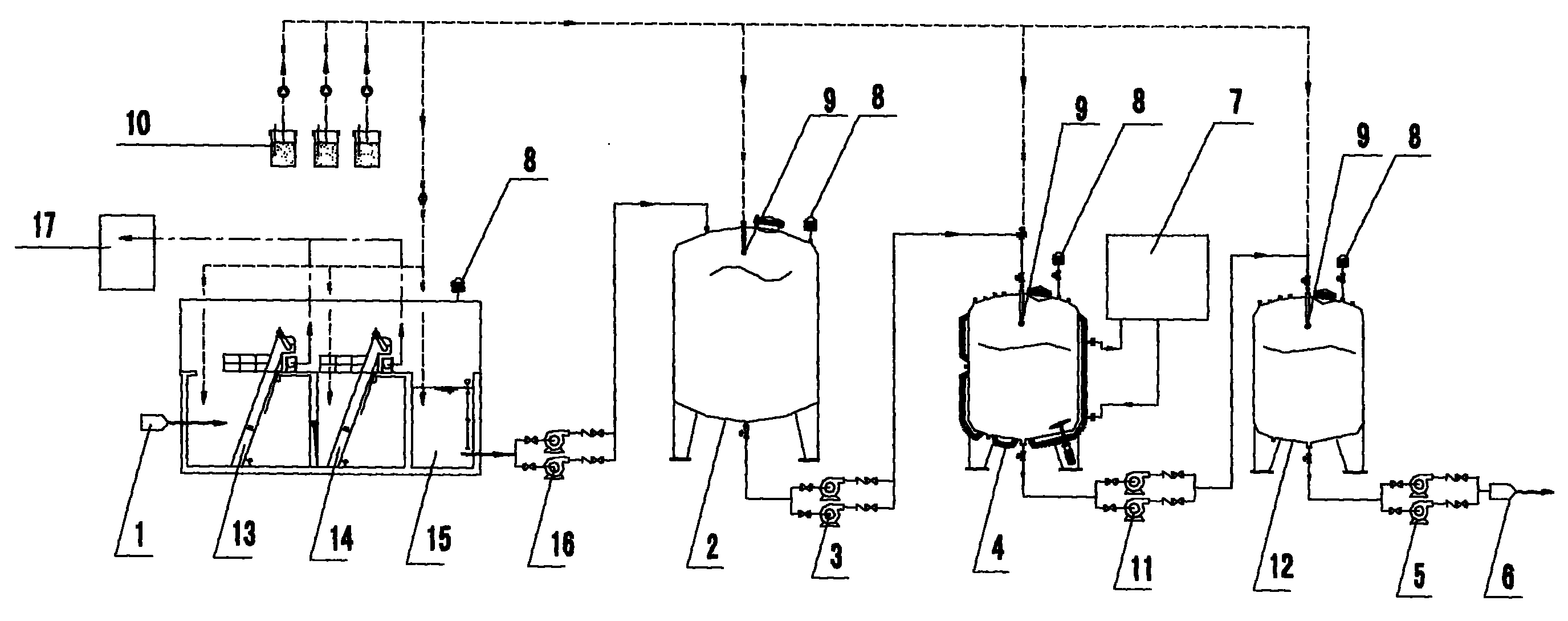

1.一种生物安全实验室废水处理系统，其特征在于：它包括废水入口(1)、储水罐(2)、一 级提升泵(3)、温控灭活罐(4)、排水泵(5)、冷却水设施(7)、排水口(6)，废水入口(1) 通过管路与储水罐(2)入口连通，储水罐(2)出口通过管路、一级提升泵(3)与温控灭活 罐(4)入口连通，温控灭活罐(4)出口通过管路、排放泵(5)与排水口(6)连通;冷却 水设施(7)通过管路与温控灭活罐(4)外夹套内管路连通。
2.如权利要求1所述的生物安全实验室废水处理系统，其特征在于：在温控灭活罐(4)出口 与排水泵(5)之间连接二级提升泵(11)、化学调理罐(12);温控灭活罐(4)出口通过管 路、二级提升泵(11)与化学调理罐(12)入口连通，化学调理罐(12)出口通过管路与排 水泵(5)连通。
3.如权利要求1所述的生物安全实验室废水处理系统，其特征在于：在废水入口(1)与储水 罐(2)入口之间连接预处理设施(13、14、15)、废物处理设施(17)、绞刀泵(16);废水 入口(1)通过管路与预处理设施(13、14、15)入口相连通，预处理设施(13、14、15)出 口通过管路、绞刀泵(16)与储水罐(2)入口相通;预处理设施(13、14)上部与废物处理 设施(17)相通。
4.如权利要求3所述的生物安全实验室废水处理系统，其特征在于：在温控灭活罐(4)出口 与排水泵(5)之间连接二级提升泵(11)、化学调理罐(12);温控灭活罐(4)出口通过管 路、二级提升泵(11)与化学调理罐(12)入口连通，化学调理罐(12)出口通过管路与排 水泵(5)连通。
5.如权利要求1、2、3或4所述的生物安全实验室废水处理系统，其特征在于：在预处理 设施(13、14、15)、储水罐(2)、温控灭活罐(4)、化学调理罐(12)的入口分别连通化学 处理设施(10)。
6.如权利要求1、2、3或4所述的生物安全实验室废水处理系统，其特征在于：在预处理 设施(13、14、15)、储水罐(2)、温控灭活罐(4)、化学调理罐(12)的罐体上部分别安装 过滤器(8)，过滤器外部连接电加热外套。
7.如权利要求1、2、3或4所述的生物安全实验室废水处理系统，其特征在于：在储水罐 (2)、温控灭活罐(4)、化学调理罐(12)体内部分别安装喷淋球(9)。
说明书
生物安全实验室废水处理系统
技术领域
本实用新型涉及环境工程和生物学领域，是一种关于含病源性微生物废水的处理系统， 尤其适用于ABSL-3、ABSL-4级生物安全实验室的废水处理。
背景技术
目前，生物安全实验室的硬件设施主要包括围护结构、空气处理系统、生物安全传递系 统、生物安全柜、废料处理系统，而废料处理系统又包括废水处理系统和废物处理系统两个 部分，其中废水处理系统是生物安全实验室十分重要的组成部分。
关于生物安全实验室产生的含病源性微生物废水处理，国内至今还没有完善的处理系统， 一般BSL-3级实验室废水处理普遍采用的是集中起来用高温灭菌装置处理后外排。自动化程 度及配套设施均不完善。而这种含病源性微生物的废水潜在危险很大，一旦不达标外排或意 外泄露没有补救措施后果将十分严重，不但操作人员的生命受到威胁，同时也给环境造成重 大危害。
在一些进行动物实验的生物安全实验室(ABSL)产生的废水，除了含有病源性微生物外 还含有动物粪便以及试验过程中产生的动物尸体，处理不当很容易造成管路堵塞，造成整个 处理系统短路。
发明内容
为了保障生物安全实验室产生的废水的能够安全处理后达标排放，本实用新型的目的是 提供一种新的处理系统，配套设施齐全，自动化程度高。系统设计符合国外、国内的有关规 定及相关规范，保证处理后能充分有效的去除废水中的病毒等有机污染物。
整套系统由预处理设施、高温灭菌设施、冷却水设施、化学调理设施、废物处理设施、化 学处理设施及其连接部件组成。
本实用新型解决问题所采用的技术方案是：生物安全实验室废水处理系统，其特征在于： 它包括废水入口、储水罐、一级提升泵、温控灭活罐、排水泵、冷却水设施、排水口，废水入 口通过管路与储水罐入口连通，储水罐出口通过管路、一级提升泵与温控灭活罐入口连通，温 控灭活罐出口通过管路、排放泵与排水口连通;冷却水设施通过管路与温控灭活罐外夹套内管 路连通。废水在温控灭活罐内被高温加热至一定温度，并恒温保持一定时间，可保证将废水中 的病源性微生物灭活杀死，灭活后废水经冷却水设施在温控灭活罐的夹套内冷却。
系统主要工作原理是高温加热，同时还配备了化学处理设施。
生物安全实验室动物房产生废水中一般含有悬浮物，对于有悬浮物的实验室废水要废水入 口与储水罐之间设置预处理设施，废物处理设施。预处理设施包括粗格栅、细格栅、集水池、 螺旋压滤机、袋进袋出系统，废物处理设施包括高压灭菌锅、栅渣罐。
若生物安全实验室产生废水需要调节pH值，则需在温控灭活罐出口与排水泵之间连接二 级提升泵、化学调理罐。
整个系统是全封闭的，在预处理设施、储水罐、温控灭活罐、化学调理罐的上部安装过滤 器，过滤器外部连接电加热外套;在储水罐、温控灭活罐、化学调理罐的内部安装喷淋球。
系统优点是：
充分考虑运行及处理的安全性，整个系统将将潜在的污染密封起来、将进入系统的所有 废水、废物、废气全部安全灭活、考虑系统出现意外配备了化学处理设施。系统配有一套完 整的安全报警体系，一旦出现任何异常，废水排放阀自动关闭，系统自动停止运行，防止未 达标的废水外排，保证系统安全、可靠地运行。自动化程度高，可以全自动远程监视废水处 理系统的运行。系统适应性强，占地面积小，投资少，操作管理方便。
