申请日2005.11.28
公开(公告)日2007.02.07
IPC分类号C02F1/32; C02F101/30
摘要
一种纳米二氧化钛光触媒水处理器包括壳体、密封盖、光触媒体、紫外线灯，壳体上有一进水口、出水口，其特殊之处在于：所述光触媒体为由光触媒材料制成的丝网筒;在壳体内至少有一个分隔盘，至少有二个光触媒材料制成的丝网筒;分隔盘中心有一供紫外灯穿过的灯孔，在固位圈与灯孔之间的分隔盘上有若干个水孔;相邻二个丝网筒之间安装在分隔盘上;由于丝网筒由光触媒材料制成，使用寿命长;分隔盘将壳体内腔分为几个腔室，水经过至少二级丝网筒处理，效率高;密封盖与壳体可拆卸联接，丝网筒与分隔盘活动联接。故它不仅多级处理，效率高，而且更换、清洗零部件，使用方便。
权利要求书
1、一种纳米二氧化钛光触媒水处理器包括具有上开口的壳体、密封盖、光 触媒体、紫外线灯，壳体上有一进水口、出水口，其特征在于：所述光触媒体 为由光触媒材料制成的丝网筒;在壳体内至少有一个分隔盘，至少有二个光触 媒材料制成的丝网筒;分隔盘中心有一供紫外线灯穿过的灯孔，分隔盘的上、 下端面上有固位圈，在固位圈与灯孔之间的分隔盘上有若干个水孔，分隔盘与 壳体内腔间隙配合;相邻二个丝网筒之间安装分隔盘，分隔盘上的固位圈将丝 网筒定位，分隔盘与分隔盘、壳体底部围成的纵向、丝网筒与壳体内壁围成横 向的一圆环形腔室;下端的丝网筒安装在壳体的底部，上端的丝网筒的上端由 将壳体上开口液密封的密封盖上的固位圈定位;紫外线灯穿过丝网筒、灯孔; 密封盖与壳体可拆卸联接。
2、根据权利要求1所述的纳米二氧化钛光触媒水处理器，其特征在于：在 壳体的底上有一固位圈，下端丝网筒的下端由位于壳体底部的固定位圈定位。
3、根据权利要求1或2所述的纳米二氧化钛光触媒水处理器，其特征在于： 所述丝网筒有四个、分隔盘有三个;在壳体由下而上按丝网筒、分隔盘、丝网 筒顺序排列。
4、根据权利要求3所述的纳米二氧化钛光触媒水处理器，其特征在于：在 壳体顶部有一法兰盘，密封盖与法兰盘用螺栓联接。
5、根据权利要求4所述的纳米二氧化钛光触媒水处理器，其特征在于：在 法兰盘上有凹槽，凹槽内有一密封圈。
6、根据权利要求1或2所述的纳米二氧化钛光触媒水处理器，其特征在于： 与密封盖相邻的分隔板上，在固位圈与分隔盘边缘之间的分隔盘上还若干水气 孔。
说明书
纳米二氧化钛光触媒水处理器
技术领域
本实用新型涉及一种废水、污水处理装置，尤其是一种用于含有机污染物 的纳米二氧化钛光触媒水处理装置。
背景技术
中国专利，专利号：ZL02281957.6，名称为纳米二氧化钛光触媒水处理装 置，包括由上部设置进水口、下部设置出水口的水箱，竖置在水箱内的紫外线 灯，在水箱内设有填装的笼体内的光触媒体，其光触媒体由球型载体和置于表 面的纳米二氧化钛膜构成。存在问题是：纳米二氧化钛材料附着有载体，使用 寿命短;水由进水口进入水箱内，只经过一级光触媒体处理，效率低。
发明内容
本实用新型的目的是：提供一种纳米二氧化钛光触媒水处理器，它不仅具 有过滤功能，经过多级处理，效率高，而且方便更换、清洗零部件，使用方便。

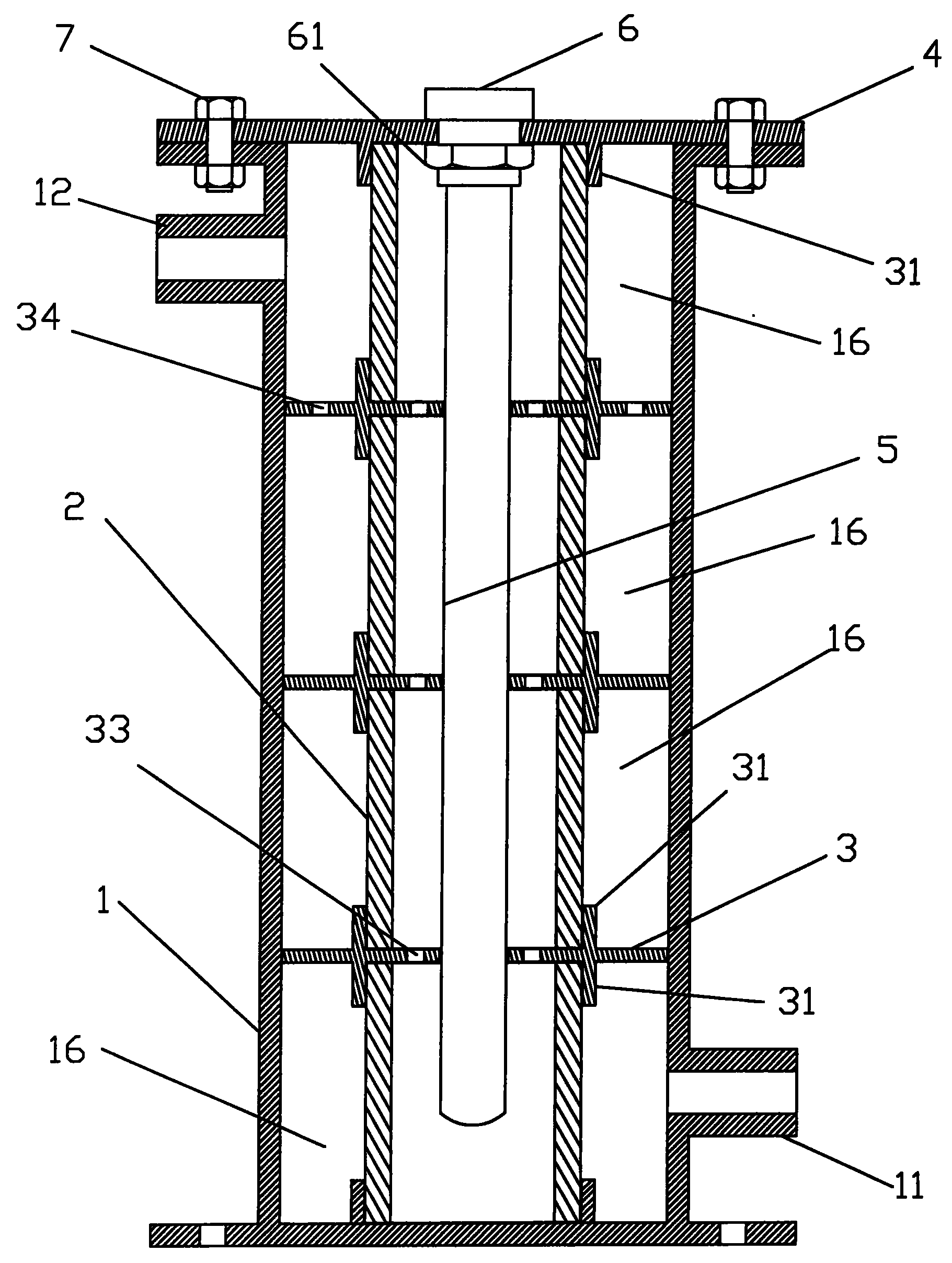

本实用新型是这样实现的：一种纳米二氧化钛光触媒水处理器包括具有上 开口的壳体、密封盖、光触媒体、紫外线灯，壳体上有一进水口、出水口，其 特殊之处在于：所述光触媒体为由光触媒材料制成的丝网筒;在壳体内至少有 一个分隔盘，至少有二个光触媒材料制成的丝网筒;分隔盘中心有一供紫外灯 穿过的灯孔，分隔盘的上、下端面上有固位圈，在固位圈与灯孔之间的分隔盘 上有若干个水孔;相邻二个丝网筒之间安装分隔盘，分隔盘上固位圈将丝网筒 定位，分隔盘与分隔盘、壳体底部围成的纵向、丝网筒与壳体内壁围成横向的 一圆环形腔室;下端丝网筒安装在壳体的底部，上端的丝网筒的上端由将壳体 上开口液密封的密封盖上的固位圈定位;紫外线灯位于穿过丝网筒、灯孔;密 封盖与壳体可拆卸联接。
所述的纳米二氧化钛光触媒水处理器，其特殊之处在于：在壳体的底上有 一固位圈，下端丝网筒的下端由位于壳体底部的固定位圈定位。
所述的纳米二氧化钛光触媒水处理器，其特殊之处在于：所述丝网筒有四 个、分隔盘有三个;在壳体由下而上按丝网筒、分隔盘、丝网筒顺序排列。
所述的纳米二氧化钛光触媒水处理器，其特殊之处在于：在壳体顶部有一 法兰盘，密封盖与法兰盘用螺栓联接。
所述的纳米二氧化钛光触媒水处理器，其特殊之处在于：在法兰盘上有凹 槽，凹槽内有一密封圈。
所述的纳米二氧化钛光触媒水处理器，其特殊之处在于：与密封盖相邻的 分隔板上，在固位圈与分隔盘边缘之间的分隔盘上还若干水气孔。
本实用新型一种纳米二氧化钛光触媒水处理器，所述光触媒体为由光触材 料制成的丝网筒;在壳体内至少有一个分隔盘，至少有二个光触材料制成的丝 网筒;分隔盘中心有一供紫外灯穿过的灯孔，分隔盘的上、下端面上有固位圈， 在固位圈与灯孔之间的分隔盘上有若干个水孔;相邻二个丝网筒之间安装分隔 盘，分隔盘上固位圈将丝网筒定位，下端丝网筒安装在壳体的底部，上端的丝 网筒的上端由将壳体上开口液密封的密封盖上的固位圈定位;紫外线灯穿过丝 网筒、灯孔;密封盖与壳体可拆卸联接。由于采用这样的结构，由于丝网筒由 光触媒材料制成，使用寿命长;分隔盘将壳体内腔分为几个腔室，水可以经过 至少二级丝网筒处理，效率高;密封盖与壳体可拆卸联接，丝网筒与分隔盘活 动联接。故它不仅经过多级处理，效率高，而且方便更换、清洗零部件，使用 方便。
