申请日2007.05.22
公开(公告)日2008.06.25
IPC分类号C02F1/78; C01B13/10
摘要
本实用新型公开了一种臭氧非均相催化氧化水处理装置，包括臭氧发生系统(10)，气水混合系统，非均相催化氧化柱(8);非均相催化氧化柱(8)为密闭腔体，下端设有气水混合层(13)，废水喷射口(7)深入气水混合层(13)中，气水混合层(13)上端依次设有承托布水板(15)、非均相催化氧化填料层(16)、出水滤板(17)、出水堰(18)和封闭法兰(19)，在封闭法兰(19)上方设有尾气排放口(20)。该装置采用文丘里管吸收臭氧保证气水高速混合，再通过废水喷射口增大臭氧在废水中的溶解度，保证臭氧高效的处理效果。该装置结构简单，使用安装方便，可以大大提高臭氧的氧化效率，有效减小运行费用。
权利要求书

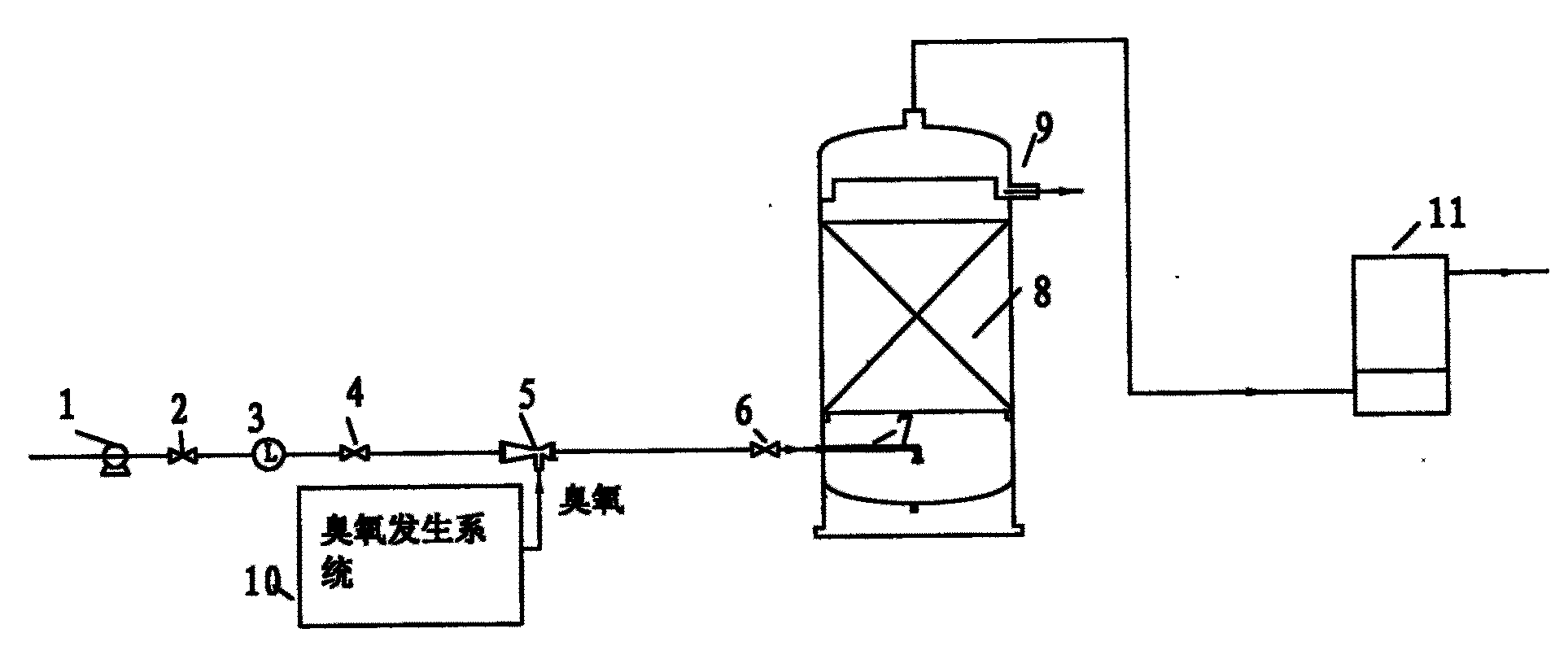

1.一种臭氧非均相催化氧化水处理装置，包括臭氧发生系统(10)，气水 混合系统，非均相催化氧化柱(8);其特征在于所述气水混合系统包括废水 进水输送水泵(1)、文丘里管(5)、废水喷射口(7)，所述水泵(1)与文 丘里管(5)连通，文丘里管(5)与废水喷射口(7)连通，所述文丘里管还 与臭氧发生系统(10)连接;所述非均相催化氧化柱(8)为密闭腔体，下端 的支架(12)上设有气水混合层(13)，废水喷射口(7)深入气水混合层(13) 中，气水混合层(13)上端依次设有承托布水板(15)、非均相催化氧化填料 层(16)、出水滤板(17)、出水堰(18)和封闭法兰(19)，在封闭法兰(19) 上方，催化氧化柱(8)的顶端设有尾气排放口(20)，尾气排放口(20)与 臭氧破坏装置(11)连接。
2.根据权利要求1所述的臭氧非均相催化氧化水处理装置，其特征在于所 述臭氧发生系统(10)由依次连接的空气压缩机、空气干燥器、纯氧制造机以 及臭氧发生器组成。
3.根据权利要求1所述的臭氧非均相催化氧化水处理装置，其特征在于所 述废水进水输送水泵(1)与文丘里管(5)连通的管道上分别设有第一阀门(2)、 流量计(3)和第二阀门(4)。
4.根据权利要求1所述的臭氧非均相催化氧化水处理装置，其特征在于所 述承托布水板(15)为钢板，在钢板上安装多个不锈钢滤头。
5.根据权利要求1所述的臭氧非均相催化氧化水处理装置，其特征在于所 述气水混合层(13)底部设有检修排放管(21)和检修阀门(22)，用于检修 时将均相催化氧化柱(8)中的废水放空。
6.根据权利要求1～5任意一项所述的臭氧非均相催化氧化水处理装置，其 特征在于所述非均相催化氧化填料层(16)由Fe2O3、Fe4O3、FeO、MnO、 MnO2、TiO2、Al2O3、CoO、Co3O4和CuO中的一种或多种催化剂负载在陶粒、 锰沙、分子筛、沸石、火山岩、γ-Al2O3或活性炭载体上的颗粒组成。
说明书
臭氧非均相催化氧化水处理装置
技术领域
本实用新型涉及一种水处理设备，具体是涉及一种气水混合效率高，结构 简单，安装方便，处理效率高的臭氧非均相催化氧化水处理装置。
背景技术
臭氧具有极强的氧化性能，其氧化能力仅次于氟，高于氯和高锰酸钾。基 于臭氧的强氧化性，且在水中可短时间内自行分解，没有二次污染，是理想的 绿色氧化药剂。
目前，臭氧技术在水处理领域中的许多方面得到了应用。臭氧不仅具有很 强的消毒杀菌作用，还可以氧化去除水中的微污染物质，这些微污染物往往是 难以生物降解的，并且臭氧氧化较为彻底，较少产生副产物。而在传统水处理 工艺中使用氯气或次氯酸钠作为消毒剂和氧化剂时，会产生一些有毒有害的副 产物，如三氯甲烷等有机卤代物，毒性很大，甚至有致癌、致畸、致突变的作 用。
采用臭氧氧化技术的效果的好坏关键是臭氧的氧化能力和臭氧的用量，传 统的臭氧氧化技术不能有效地提高臭氧氧化能力，对难降解有机物去除率也较 低。因此，对臭氧进行催化，使其氧化能力得到更大的提高是目前研究的热点。。
实用新型内容
本实用新型装置的目的在于克服现有臭氧氧化技术的不足，提供一种臭氧 非均相催化氧化装置，其气水混合效率高，结构合理简单，使用安装方便，适 用性广，耐腐蚀性强，可以大大提高臭氧的氧化效率，降低废水的处理成本， 且尾气进行收集，不会对大气造成二次污染，有效减小运行费用。
本实用新型解决其技术问题所采用的技术方案是：
一种臭氧非均相催化氧化水处理装置，包括臭氧发生系统，气水混合系统， 非均相催化氧化柱;其特征在于所述气水混合系统包括废水进水输送水泵、文 丘里管、废水喷射口，所述水泵与文丘里管连通，文丘里管与废水喷射口连通， 所述文丘里管还与臭氧发生系统连接;所述非均相催化氧化柱为密闭腔体，下 端的支架上设有气水混合层，废水喷射口深入气水混合层中，气水混合层上端 依次设有承托布水板、非均相催化氧化填料层、出水滤板、出水堰和封闭法兰， 在封闭法兰上方，催化氧化柱的顶端设有尾气排放口，尾气排放口与臭氧破坏 装置连接。
为进一步实现本实用新型的目的，所述臭氧发生系统由依次连接的空气压 缩机、空气干燥器、纯氧制造机以及臭氧发生器组成。所述废水进水输送水泵 与文丘里管连通的管道上设有第一阀门、流量计和第二阀门。所述承托布水板 为钢板，在钢板上安装不锈钢滤头。所述气水混合层底部设有检修排放管和检 修阀门，用于检修时将均相催化氧化柱中的废水放空。所述非均相催化氧化填 料层由Fe2O3、Fe4O3、FeO、MnO、MnO2、TiO2、A12O3、CoO、Co3O4和CuO 中的一种或多种催化剂的有效成分负载在陶粒、锰沙、分子筛、沸石、火山岩、 γ-Al2O3或活性炭载体上的颗粒组成。
本实用新型有如下优点和积极效果：
(1)本实用新型气水混合效率高，该气水吸收系统采用文丘里管吸收臭氧 保证气水高速混合，再通过废水喷射口增大臭氧在废水中的溶解度，保证臭氧 高效的处理效果。
(2)本实用新型结构简单，使用安装方便，可以大大提高臭氧的氧化效率， 有效减小运行费用。
