申请日2006.01.09
公开(公告)日2007.05.30
IPC分类号B01D29/31
摘要

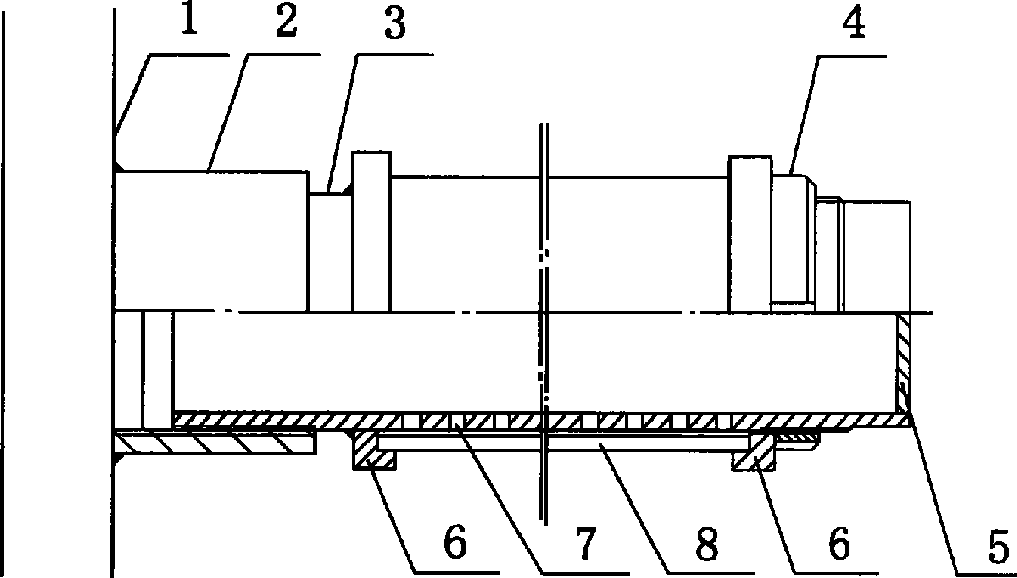

一种可拆卸式污水过滤罐滤管。主要解决污水过滤罐在维修时危险、施工时间长及资源浪费的问题。其特征在于：汇管(1)上焊接有短管(2)，短管(2)通过螺纹与汇水管(3)连接，在封堵(6)之间的汇水管(3)上套有筛管(8)，筛管(8)对应的汇水管上开有进水孔(7)，封堵(6)通过固定螺母(4)与汇水管(3)固定。该可拆卸式污水过滤罐滤管能够实现维修操作安全、使用简便，具有施工时间及费用低的特点。
权利要求书
1、一种可拆卸式污水过滤罐滤管，包括筛管(8)、封堵(6)及汇 水管(3)，汇水管(3)与封堵(6)及盲板(5)均焊接为一体，其特征在于： 汇管(1)上焊接有短管(2)，短管(2)通过螺纹与汇水管(3)连接，在封 堵(6)之间的汇水管(3)上套有筛管(8)，筛管(8)对应的汇水管上开有 进水孔(7)，封堵(6)通过固定螺母(4)与汇水管(3)固定。
说明书
可拆卸式污水过滤罐滤管
技术领域：
本实用新型涉及污水处理装置，尤其是可拆卸式污水过滤罐滤 管。
背景技术：
目前，传统的污水过滤罐中各部件连接方式一般为焊接，在使用 过程中过滤罐与汇管的连接也是焊接的，在维修过程中，需要将滤管 采用电气焊手段将其切割，由于罐内外均为油气环境，用电气焊操作 有一定的危险，施工时间长且各部件只能一次性使用，造成资源浪费。
实用新型内容：
为了解决污水过滤罐在维修时危险、施工时间长及资源浪费的问 题，本实用新型提供一种可拆卸式污水过滤罐滤管，该过滤罐滤管能 够实现维修操作安全、使用简便，具有施工时间及费用低的特点。
本实用新型的技术方案是：该可拆卸式污水过滤罐滤管包括筛 管、封堵及汇水管，汇水管与封堵及盲板均焊接为一体，汇管上焊接 有短管，短管通过螺纹与汇水管连接，在封堵之间的汇水管上套有筛 管，筛管对应的汇水管上开有进水孔，封堵通过固定螺母与汇水管固 定。
本实用新型具有如下有益效果：该可拆卸式污水过滤罐滤管由于 采取上述方案，使用短管与汇水管通过螺纹连接，汇水管一端又与固 定螺母通过螺纹连接，所以在维修时，可以对主要部件拆卸，对滤管在 使用中受污染处采用简单物理清洗，重复使用，而不需再用电气焊手 段进行拆卸，具有操作安全、时间短、节约成本的特点。
