申请日2006.01.10
公开(公告)日2007.03.28
IPC分类号C02F1/42; C02F103/04
摘要
壁挂式蓄电池用水处理装置，涉及一种水处理装置。其特征是支架是平面形的，离子交换柱平行固定在支架上，在离子交换柱上部具有放气堵头，下部具有出料堵头，在管线上安装有反洗阀门，在出口管线上串装有流量计。其有益之处是，由于离子交换柱固定在平面形的支架上，支架可以悬挂在墙壁上，不占用室内地面空间，可以提高地面的利用率。离子交换柱采用透明的有机玻璃制作，承受的压力大，化学稳定性好，操作方便，运行安全，处理水时不用电，还可节约用水。
权利要求书

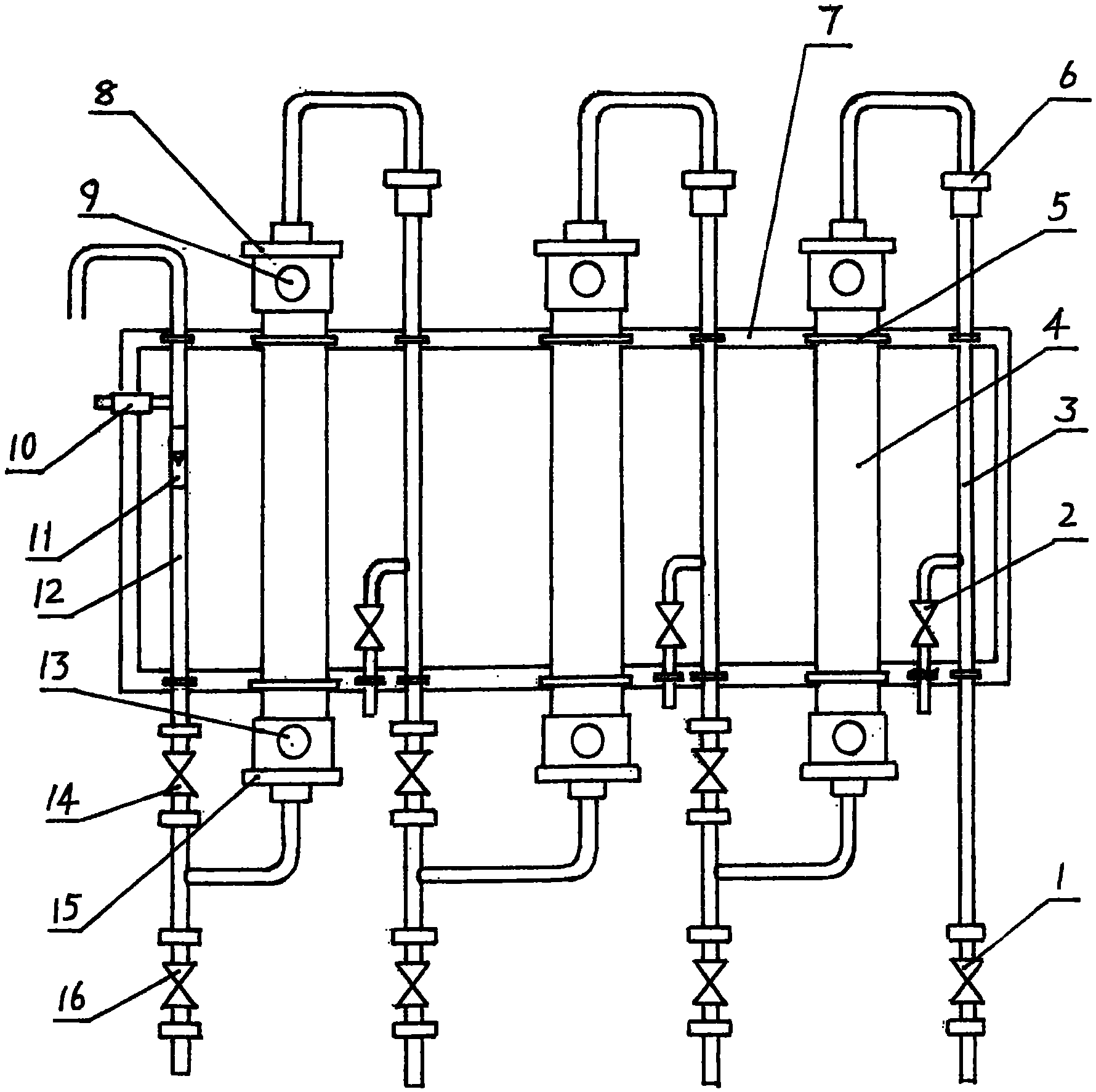

1、壁挂式蓄电池用水处理装置，通过管线(3)、阀门(14)串联在一起的离子交换 柱(4)固定安装在支架(7)上构成，在离子交换柱(4)内装有离子交换树脂，其特征 是：
①支架(7)是平面形的，离子交换柱(4)平行固定在支架(7)上;
②在离子交换柱(4)上端具有上封头(8)、在其下端具有下封头(15)， 在离子 交换柱上部具有放气口，放气口装有堵头(9)，在离子交换柱下部具有出料口，出料口装 有堵头(13);
③在管线上安装有反洗阀门(14)和排水阀(2);
④在出口管线(12)上串装有流量计(11)。
2、根据权利要求1所述的壁挂式蓄电池用水处理装置，其特征是：在出口管线(12) 上安装有电极插孔(10)。
说明书
壁挂式蓄电池用水处理装置
技术领域
本实用新型涉及一种水处理装置。
背景技术
在汽车上所配置的蓄电池，所使用的电解液和补充液都需要纯水，目前制造这种纯水 的方法有用锅炉加热制做蒸馏水或用离子交换法制得，采用锅炉加热制做蒸馏水的方法现 在多采用电力加热，耗电量多，还要用水冷却，耗用冷却水的量也很大，并且要固定安置 在室内，要占用一定的室内工作场地。用离子交换法制取纯水，是采用几个交换床由管线 串联在一起，安装在支架上，放置在地面上。这种装置尺寸较大，也很笨重，使用起来很 不方便，所须的钢材多，成本也较高，特别是占用较大的室内面积和空间，给工作场地较 小的单位带来很大的不便。
实用新型内容
本实用新型的目的是提供一种使用方便的壁挂式蓄电池用水处理装置，使用它可减少 室内占地面面积，也不需要用电。
本实用新型的技术解决方案是这样实现的，一种壁挂式蓄电池用水处理装置，通过管 线、阀门串联在一起的离子交换柱固定安装在支架上构成，在离子交换柱内装有离子交换 树脂，其特殊之处是，(1)支架是平面形的，离子交换柱平行固定在支架上。(2)在离 子交换柱上端具有上封头、在其下端具有下封头，在离子交换柱上部具有放气口，放气口 装有堵头，在离子交换柱下部具有出料口，出料口装有堵头。(3)在管线上安装有反洗阀 门和排水阀。(4)在出口管线上串装有流量计。
在上述技术解决方案中，其特殊之处还在于，在出口管线上安装有电极插孔。
本实用新型的有益之处是，(1)由于离子交换柱固定在平面形的支架上，支架可以悬 挂在墙壁上，不占用室内地面空间，可以提高地面的利用率。(2)离子交换柱采用透明的 有机玻璃制作，承受的压力大，不易损坏，化学稳定性好，制造出的纯水纯度高，也方便 观察交换柱内的情况变化。(3)操作方便，运行安全，处理水时不用电，还可节约用水。
