申请日2006.03.03
公开(公告)日2007.05.30
IPC分类号F28D7/00
摘要
本实用新型涉及一种浴室污水热能回收装置。它由热污水排放槽、过滤器、污水泵、电磁阀换向阀、液位计、热交换器、电控箱及管道等部分组成。热污水排放槽、过滤器、污水泵、热交换器通过管道连接;待交换冷水、电磁换向阀、热交换器也通过管道连接。本实用新型实现了对浴室污水的热能回收及其自动控制。一方面避免了能源的浪费，另一方面也降低了浴室运行成本。
权利要求书
1、一种浴室污水热能回收装置，它由热污水排放槽、过滤器、污水 泵、电磁阀换向阀、液位计、热交换器、电控箱及管道等部分组成，其 特征在于：热污水排放槽、过滤器、污水泵、热交换器通过管道依次连 接;待交换冷水、电磁换向阀、热交换器也通过管道依次连接。
2、根据权利要求1所述的一种浴室污水热能回收装置，其特征在于： 过滤器的壳体内壁均匀设置过滤网插槽，粗、半精、精过滤网分别按顺 序插在过滤网插槽中。
3、根据权利要求1所述的一种浴室污水热能回收装置，其特征在于： 电控箱分别与电磁换向阀、液位计和污水泵相连。
说明书
一种浴室污水热能回收装置
技术领域：
本实用新型涉及的是一种浴室污水热能回收装置。
背景技术：
现有浴室洗澡水经使用后，污水一般直接排至下水道，污水中的热能 也随之浪费掉了。这一方面造成能源的浪费，另一方面也增加了浴室运行 成本。如果将污水中的热能回收下来，对净水进行预加热，将极大降低浴 室开张成本，降低能耗，节约能源。一般浴室排出的热污水温度在40℃ 左右，在冬季，自来水温度在10℃以下，如果我们利用热污水的温度通 过热交换器将自来水温度提升到32℃左右，再对被预热的自来水少许加 温，即可直接供浴室使用，这将大大的降低能源消耗，在行业内有极大的 推广价值。
发明内容：
本实用新型提供一种浴室污水热能回收装置，实现热能回收，从而解 决了现有浴室洗澡水直接排放，造成的能源浪费，并降低了浴室的运行成 本。

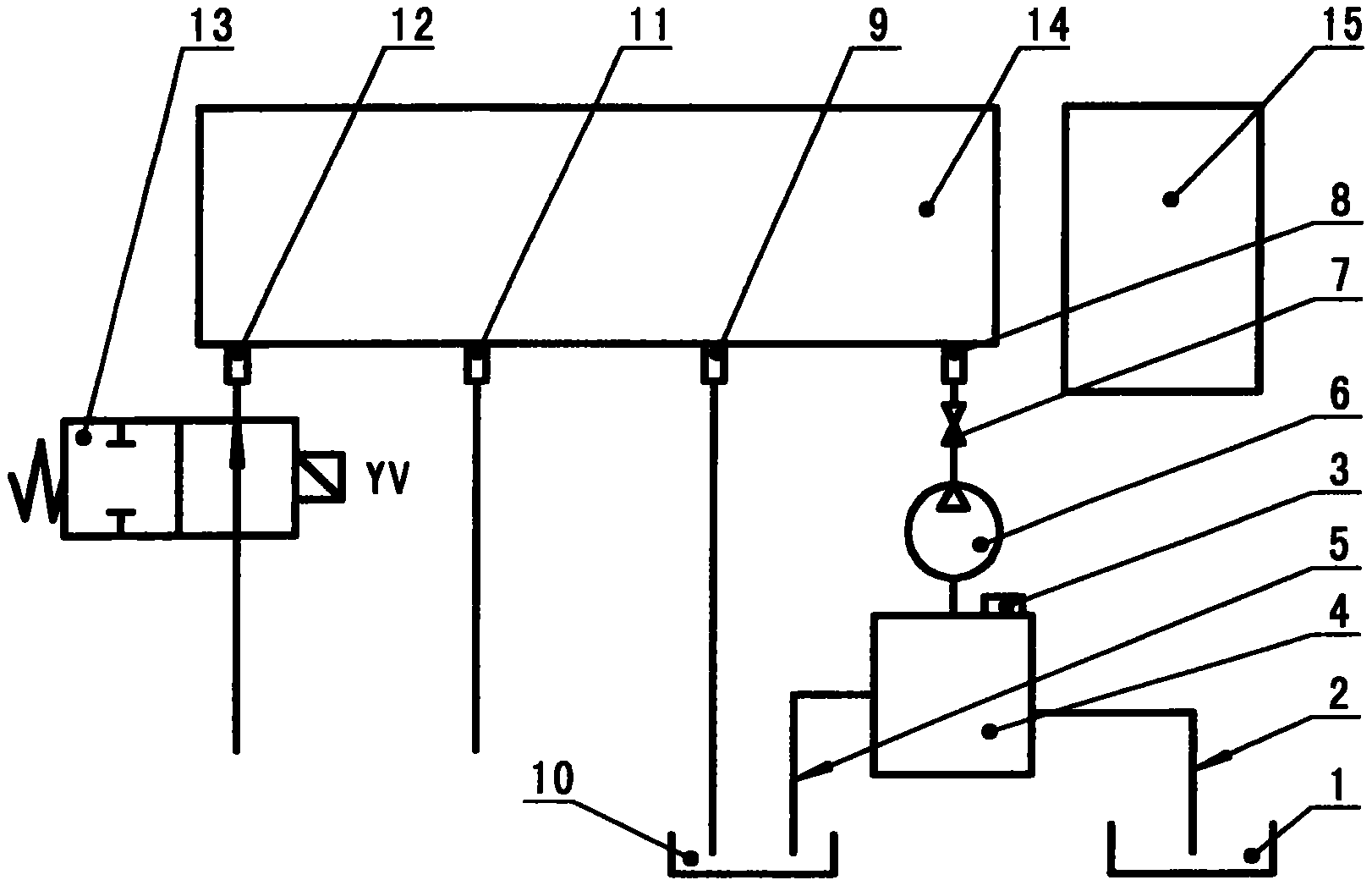

为了达到上述目的，本实用新型的技术解决方案是：它由热污水排放 槽、过滤器、污水泵、电磁阀换向阀、液位计、热交换器、电控箱及管道 等部分组成，热污水排放槽、过滤器、污水泵、热交换器通过管道依次连 接;待交换冷水、电磁换向阀、热交换器也通过管道依次连接。
过滤器的壳体内壁均匀设置过滤网插槽，粗、半精、精过滤网分别按 顺序插在过滤网插槽中。
电控箱分别与电磁换向阀、液位计和污水泵相连。
本实用新型实现了对浴室污水的热能回收及其自动控制。一方面避免 了能源的浪费，另一方面也降低了浴室运行成本。
