申请日2007.05.30
公开(公告)日2007.12.19
IPC分类号C02F1/44
摘要

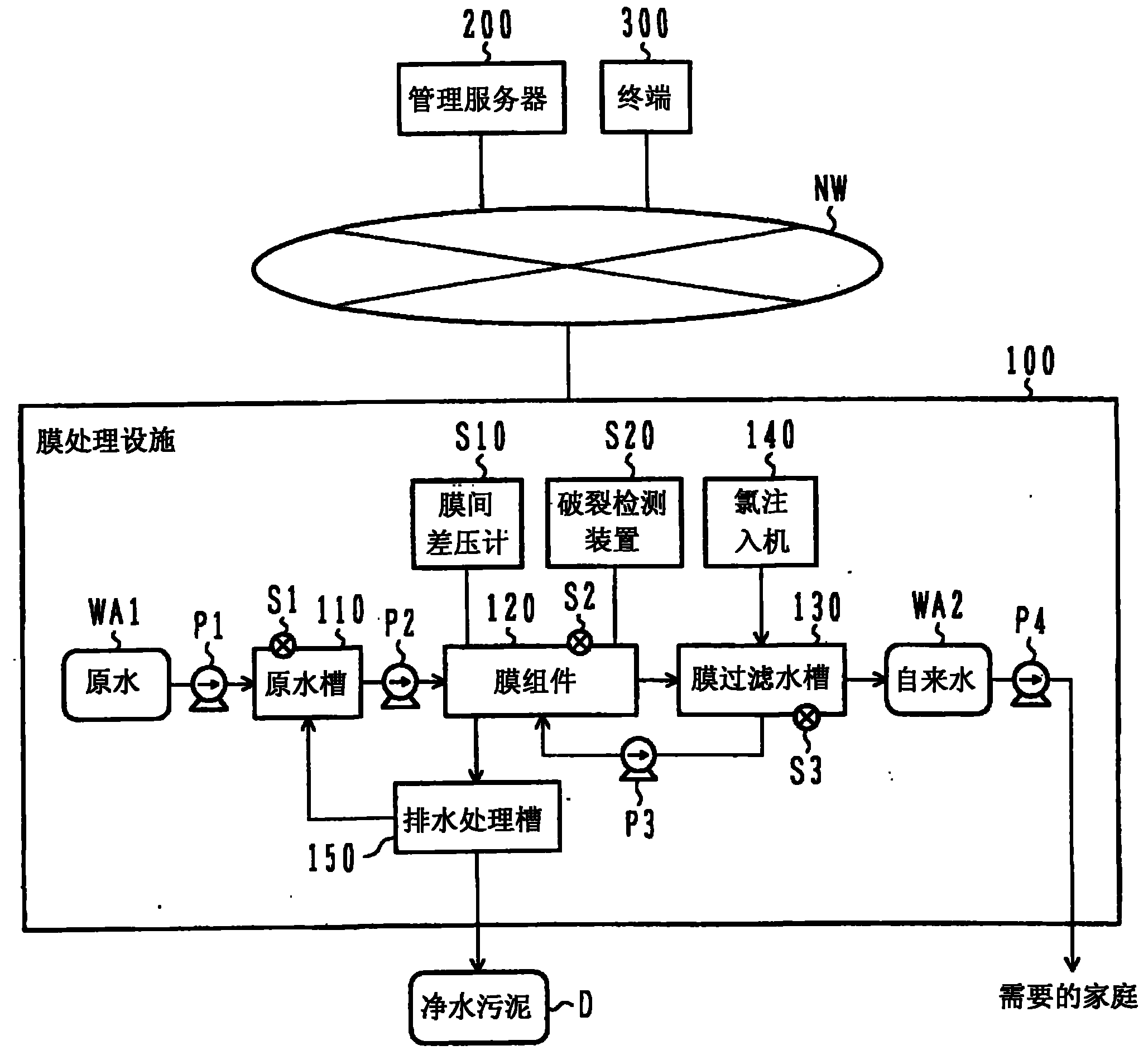

本发明提供一种水处理设施的管理系统，其中诊断机构(220D)利用破裂检测装置(S20)及膜间差压计(S10)的测量值和管理基准数据库(250)所存储的管理基准值，诊断膜处理设施的运转状态的异常。危险优先数评价机构(220B)利用诊断机构(220D)的诊断结果及管理基准数据库(250)的信息，计算设备机器的危险优先数。由于可以供给通过利用膜的水处理而稳定了水质及水量的自来水或再生水，故可以持续地实施对膜处理设施的设备机器的维护检修频度设定进行的援助。
权利要求书
1.一种水处理设施的管理系统，其用于对利用膜来处理原水的净水膜 处理设施的维持管理进行援助，
包括：
破损检测机构，其监视膜组件有无破损;
差压检测机构，其监视膜间差压;
净水过程数据库，其存储与所述破损检测机构及差压检测机构的测量 相关的信息;
管理基准数据库，其存储所述破损检测机构及差压检测机构的测量项 目的管理基准值;
改善措施数据库，其存储与所述破损检测机构及差压检测机构的测量 值超过所述管理基准数据库中存储的管理基准值的范围时进行提示的措 施相关的信息;
诊断机构，其利用所述破损检测机构及差压检测机构的测量值、和所 述管理基准数据库中存储的管理基准值，对膜处理设施的运转状态异常进 行诊断;和
危险优先数评价机构，其利用所述诊断机构的诊断结果及所述管理基 准数据库的信息，计算设备机器的危险优先数。
2.根据权利要求1所述的水处理设施的管理系统，其特征在于，
还包括：
维护检修数据库，其存储与设备机器的维护检修有关的信息;和
维护检修频度设定机构，其利用所述维护检修数据库中存储的信息， 根据危险优先数的变化量来控制设备机器的维护检修的频度。
3.根据权利要求2所述的水处理设施的管理系统，其特征在于，
还包括传感器，其以膜处理原水及/或膜处理水为对象，进行混浊度、 有机物、色度、残留氯、粒子数中的至少一个的水质测量，
所述诊断机构、所述危险优先数评价机构、维护检修频度设定机构也 利用所述传感器的测量值，分别进行所述诊断、危险优先数评价及维护检 修频度设定。
4.根据权利要求2所述的水处理设施的管理系统，其特征在于，
还具备传感器，其对向膜组件供给膜处理原水、逆洗水、清洗用空气、 药液的泵中的至少一个泵的流量进行测量，
所述诊断机构、所述危险优先数评价机构、维护检修频度设定机构也 利用所述传感器的测量值，分别进行所述诊断、危险优先数评价及维护检 修频度设定。
5.根据权利要求1所述的水处理设施的管理系统，其特征在于，
还包括评价机构，其利用在用制造出的水时的水质风险及水量风险， 对影响度进行评价，利用该影响度来评价危险优先数。
6.根据权利要求1所述的水处理设施的管理系统，其特征在于，
经由网络连接多个水处理设施，
还具备评价机构，其利用所连接的水处理厂中的设备机器的维护相关 的信息，评价设备机器的故障发生概率，并利用该故障发生概率来评价危 险优先数。
7.根据权利要求1所述的水处理设施的管理系统，其特征在于，
将污水处理水作为原水，将通过膜处理来制造再生水的设备作为对 象。
说明书
水处理设施的管理系统
技术领域
本发明涉及净水设施、再生水制造设施等水处理设施的管理系统，尤 其涉及评价设备机器的故障导致的与水质或水量对应的危险性，并根据该 危险性对各机器的维护检修方法及检修频度的设定进行援助的管理系统。
背景技术
近几年，要求供给安全、放心的饮用水，在净水厂中高品质水的稳定 供给变得日益重要。再有，净水膜的技术开发进行开展，即使在大规模的 处理厂中也取代以往的凝结沉淀工艺，而开始导入管理容易的膜处理。另 一方面，作为近年来与缺水对应用的技术，污水再生水的利用也在开展中， 制定了按照用途分类的水质基准。
作为用于提高饮用水或再生水的安全、放心的水质管理，除了使运行 条件最佳化以外，用于防止机器的故障所导致的水质恶化或供给水量下降 的充分的机器管理也是重要的。特别是，由于在净水膜处理中水质或水量 取决于机器的恶化或管理状态的程度高，故机器管理非常重要。
提出一种设定各种成套设备中的机器的维修频度或内容的方法。关于 各种产品的维护诊断，公知以下方法：将已被出厂到规定出厂目的地的机 器作为母集团，根据机器的识别信息、故障发生时间信息等设备保全信息， 进行母集团中的可靠性分析，以进行机器的维修时期的评价(例如参照专 利文献1)。
再有，在原子力设备中，公知以下方法：利用故障造成的影响程度与 发生概率，对机器的维护检修方法和时期的设定进行援助(例如参照专利 文献2)。在该方法中，利用用过去的取得数据构筑成的模型，进行任意的 状态量预测及概率分布的评价。
在此，在专利文献1所描述的方法中，针对设定后形式的机器或零件 进行维修时期的设定，能够提高产品的可靠性。但是，在水道水质管理中， 在想优先维修对水质或水量影响大的机器的情况下，在专利文献1的方法 中存在无法得到用于决定维修对象的机器的优先顺序的问题。
另一方面，在专利文献2中，能够利用影响度与发生概率来设定优先 顺序。但是，专利文献2涉及的是原子力设备，在作为本申请发明的水处 理中，由于原水水质的变动或能连续监视的项目的制约，精度高的模型计 算是困难的。再有，影响度需要采取考虑了多个水质管理项目的方法。进 而，在水道中，需要根据原水的水质变动或设备的更新，定期地改善水质 管理体制，但并未言及持续的运用方法。
发明内容
本发明的目的在于提供一种水处理设施的管理系统，其中由于可以供 给通过利用了膜的水处理而稳定了水质及水量的自来水或再生水，故可以 持续地实施对膜处理设施的设备机器的维护检修频度设定进行的援助。
(1)为了达到上述目的，本发明是一种水处理设施的管理系统，其 对利用膜来处理原水的净水膜处理设施的维持管理进行援助，其中包括： 破损检测机构，其监视膜组件有无破损;差压检测机构，其监视膜间差压; 净水过程数据库，其存储与所述破损检测机构及差压检测机构的测量相关 的信息;管理基准数据库，其存储所述破损检测机构及差压检测机构的测 量项目的管理基准值;改善措施数据库，其存储与所述破损检测机构及差 压检测机构的测量值超过所述管理基准数据库所存储的管理基准值的范 围时进行提示的措施相关的信息;诊断机构，其利用所述破损检测机构及 差压检测机构的测量值、和所述管理基准数据库所存储的管理基准值，对 膜处理设施的运转状态异常进行诊断;和危险优先数评价机构，其利用所 述诊断机构的诊断结果及所述管理基准数据库的信息，计算设备机器的危 险优先数。
根据该构成，可以定量化设备机器的故障发生相关的风险，可以供给 通过利用膜的水处理而稳定了水质及水量的自来水或再生水。
(2)在上述(1)中，优选还包括：维护检修数据库，其存储与设备 机器的维护检修有关的信息;和维护检修频度设定机构，其利用所述维护 检修数据库所存储的信息，根据危险优先数的变化量来控制设备机器的维 护检修的频度。
根据该构成，根据设备机器的故障发生相关的风险，可以构筑适当的 维护检修体制。
(3)在上述(2)中，优先还包括传感器，其以膜处理原水及/或膜处 理水为对象，进行混浊度、有机物、色度、残留氯、粒子数中的至少一个 的水质测量，所述诊断机构、所述危险优先数评价机构、维护检修频度设 定机构也利用所述传感器的测量值，分别进行所述诊断、危险优先数评价 及维护检修频度设定。
根据该构成，由于可以在膜处理设备的诊断中利用水质的测量结果， 所以故障的检测变得容易。
(4)在上述(2)中，优选还具备传感器，其对向膜组件供给膜处理 原水、逆洗水、清洗用空气、药液的泵中的至少一个泵的流量进行测量， 所述诊断机构、所述危险优先数评价机构、维护检修频度设定机构也利用 所述传感器的测量值，分别进行所述诊断、危险优先数评价及维护检修频 度设定。
根据该构成，进行膜处理所需的泵的故障检测变得容易。
(5)在上述(1)中，优选还包括评价机构，其利用在用制造出的水 时的水质风险及水量风险，对影响度进行评价，利用该影响度来评价危险 优先数。
根据该构成，可以将对风险高的水质项目的影响大的设备机器选定为 更重要的管理对象。
(6)在上述(1)中，优选经由网络连接多个水处理设施，还具备评 价机构，其利用所连接的水处理厂中的设备机器的维护相关的信息，评价 设备机器的故障发生概率，并利用该故障发生概率来评价危险优先数。
根据该构成，可以提高与设备机器的故障有关的风险的精度，可以选 定更适当的管理对象。
(7)在上述(1)中，优选将污水处理水作为原水，将通过膜处理来 制造再生水的设备作为对象。
根据本发明，可以持续地实施对膜处理设施的设备机器的维护检修频 度设定进行的援助，可以供给通过利用膜的水处理而稳定了水质及水量的 自来水或再生水。
