申请日2007.07.23
公开(公告)日2008.12.03
IPC分类号C02F11/14; C02F11/12
摘要

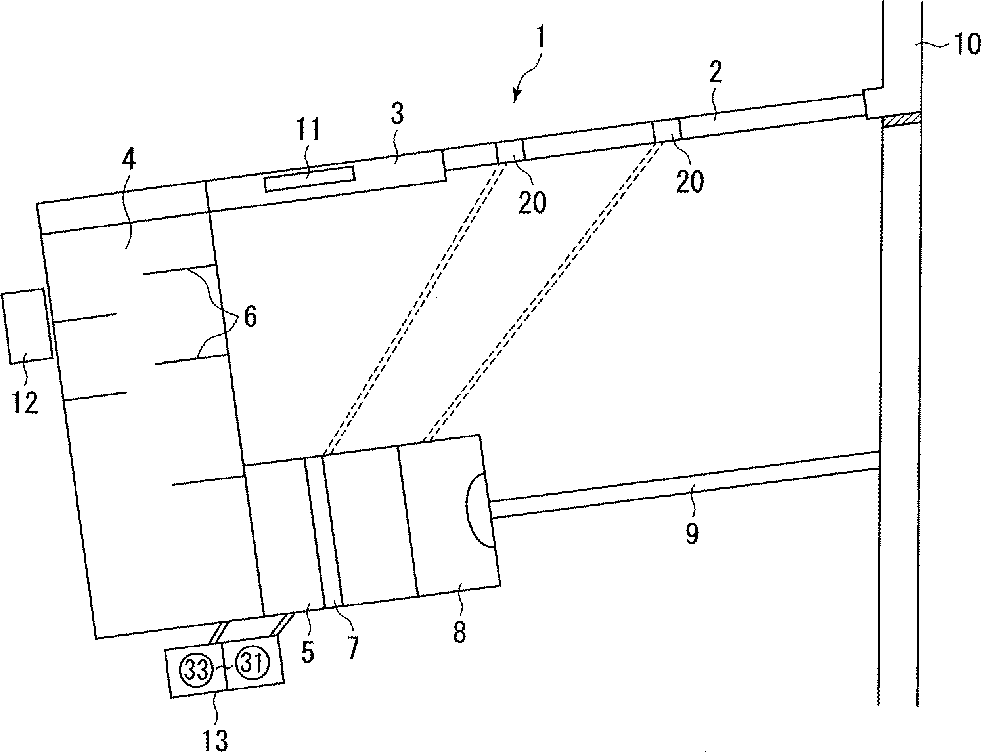

本发明提供一种利用自然界大量处理污泥浆水的系统。本发明公开了一种污泥浆水处理系统，其包括以恒速提供污泥浆水入流动通路，该流动通路中设置一个或多个含泥浆水处理剂的固液分离器(管线混合器)，在沉淀池并随后在澄清池中处理经固液分离器处理过的处理泥浆水，以将污泥分离为沉淀物，并以恒速收集结果产生的分离净水，这样就使得不用动力如泵来处理大量污水成为可能。
权利要求书
1、一种污泥浆水处理系统，其包括以恒速提供污泥浆水至流动通路，在 该流动通路中设置有一个或多个含泥浆水处理剂的固液分离器，将经上述固液 分离器处理过的泥浆水引入沉淀池并随后引入澄清池，以将污泥作为沉淀物进 行分离，并以恒速收集结果产生的分离净水。
2、权利要求1所述的污泥浆水处理系统，其中该系统进一步包括脱水和 干燥分离的污泥沉淀物的步骤。
3、权利要求1或2所述的污泥浆水处理系统，其中该固液分离器是混合 器21，它包括圆筒状主体;上述混合器的主体有污泥浆水引入口22和混合处 理产物的排出口23，引入口22和排出口23是比上述主体更细的短管;所述混 合器21设有药剂供给管36，其用于通过药剂注入口28在引入口处引入泥浆水 处理剂;在上述主体的入口和出口附近，平板构成的隔板被固定在上述入口和 出口附近内侧面上各4个部位，由上述侧面朝向中心;其顶部朝向所述引入口 的“く字形”隔板被固定在所述混合器的圆筒体圆形横截面的中心部分，处于 所述入口和出口附近内侧所述4个各自由平板构成的隔板的中间部位;并且两 个或多个类似的混合器相连，根据需要向其中引入至少一种药剂。
4、权利要求3所述的污泥浆水处理系统，其中固液分离器的圆筒状主体 的中央膨大部分的直径两倍于出口的直径，且该圆筒状主体的长度4倍于出口 的直径。
5、权利要求3或4所述的污泥浆水处理系统，其中混合器的主体横向设 置。
6、权利要求1所述的污泥浆水处理系统，其中所述泥浆水处理剂选自净 水剂、中和剂和凝聚剂中的至少一种。
7、权利要求1所述的污泥浆水处理系统，其中污泥浆水的供给速度为0.5-5 米/秒。
8、权利要求1或7所述的污泥浆水处理系统，其中通过具有一定坡度的 水道来实现恒速提供污泥浆水。
9、权利要求1、7或8所述的污泥浆水处理系统，其中将污泥浆水从河流 直接引入到具有一定坡度的水道。
10、权利要求1或9所述的污泥浆水处理系统，其中将所得的分离净水从 具有特定一定坡度的水道直接排放入河流。
说明书
污泥浆水处理系统
技术领域
本发明涉及一种用于污泥浆水固液分离的处理系统。
背景技术
到目前为止，要对污泥浆水，如疏浚底质的泥浆水进行固液分离，已知的 有使用离心分离机、压滤机或压带机的脱水处理设备。近年来，本发明者已提 出使用净水剂、中和剂和有机聚合物凝聚剂进行固液分离的方法(参见专利文 件1，专利文件2和专利文件3)。此外，最近还开发出一种用泥浆水处理剂和 专用混合器的组合来处理疏浚底质的泥浆水的方法和固液分离器(专利文件 4)。
发明内容
按照使用上述离心分离机、压滤机等常规脱水处理设备的处理方法，即使 在这方面花费了大量的资金，其也仅仅是从污泥中挤压出水以降低水含量，而 有害的气味、土质和水质并没有得到改善。此外，污泥凝固态也是不完全的， 从而导致利用其作为土壤改良用土或筑堤用土也是困难的。
此外，使用净水剂、中和剂和有机聚合物凝聚剂等进行固液分离的上述所 有方法中，通过搅拌而进行混合是不充分的，这会导致固液分离不充分，且需 要的时间周期长。并且细菌和重金属的解毒以及防臭也均不充分，这样就会引 起不可避免的污染问题，如环境污染。
因此，作为一种对疏浚底质的泥浆水有效地进行固液分离的固液分离方法 和设备，已开发了JP-A-10-499中所述的处理方法和设备，其时间短、无环境 污染就获得改良的土质和分离水。本发明提出了一种泥浆水处理系统，以进一 步改进上述的发明。
为了解决有效处理污泥浆水的问题，本发明者已进行了深入的研究。本发 明者最终发现，通过在恒速下，特别是在不使用动力的恒速下，将要处理的污 泥浆水供给至设置有一个或多个固液分离器(管线混合器，line mixer)的流动 通路的系统，可靠而有效地进行大量泥浆水的固液分离和凝聚沉降，以有效地 获得土质得到改善且可有效再利用的沉淀物和分离净水，从而完成了本发明。
也就是说，本发明涉及：
(1)一种污泥浆水处理系统，其包括以恒速提供污泥浆水至流动通路，在 该流动通路中设置有一个或多个含泥浆水处理剂的固液分离器，将经上述固液 分离器处理过的泥浆水引入沉淀池并随后引入澄清池，以将污泥作为沉淀物进 行分离，并以恒速收集结果产生的分离净水;
(2)如(1)中所述的污泥浆水处理系统，其中该系统进一步包括脱水和干 燥分离的污泥沉淀物的步骤;
(3)如(1)或(2)中所述的污泥浆水处理系统，其中固液分离器是混合 器21，它包括圆筒状主体;上述混合器的主体有污泥浆水引入口22和混合处 理产物的排出口23，引入口22和排出口23是比上述主体更细的短管;所述混 合器21设有药剂供给管36，其用于通过药剂注入口28在引入口处引入泥浆水 处理剂;在上述主体的入口和出口附近，平板构成的隔板被固定在上述入口和 出口附近内侧面上4个部位的每一个上，由上述侧面朝向中心;其顶部朝向所 述引入口的“ㄑ字形”隔板被固定在所述混合器的圆筒体圆形横截面的中心部 分，处于所述入口和出口附近内侧所述4个各自由平板构成的隔板的中间部位; 并且两个或多个类似的混合器相连，根据需要向其中引入至少一种药剂;
(4)如(3)中所述的污泥浆水处理系统，其中固液分离器的圆筒状主体的 中央膨大部分的直径两倍于出口的直径，且该圆筒状主体的长度4倍于出口的 直径;
(5)如(3)或(4)中所述的污泥浆水处理系统，其中混合器的主体横向设 置;
(6)如(1)中所述的污泥浆水处理系统，其中所述泥浆水处理剂选自净水 剂、中和剂和凝聚剂中的至少一种;
(7)如(1)中所述的污泥浆水处理系统，其中污泥浆水的供给速度为0.5-5 米/秒;
(8)如(1)或(7)中所述的污泥浆水处理系统，其中通过具有一定坡度 的水道来实现恒速提供污泥浆水;
(9)如(1)、(7)或(8)中所述的污泥浆水处理系统，其中将污泥浆水从 河流直接引入到具有一定坡度的水道;和
(10)如(1)或(9)中所述的污泥浆水处理系统，其中将结果分离出的清 水从具有特定一定坡度的水道直接排放入河流。
发明效果
由疏浚泥浆水而造成象环境污染这样的污染问题的污水以恒速大量、持续 地供应到挡板型管线混合器中，并且通过搅拌与无机凝聚剂、中和剂和凝聚剂 相混合，由此而不用动力如泵，就能大量、快速和充分地进行水净化，且土壤 颗粒相互结合成土块，从而获得改良的土壤和分离水。此外，根据本发明，通 过直接利用天然河流或池塘，或天然的坡度就可以改善土质，从而能降低建设 成本、缩短工期和改善环境。因此本发明在经济上和实践上都是极佳的。
