申请日2006.12.05
公开(公告)日2008.01.09
IPC分类号C01C1/02; C01C1/10; C02F1/20
摘要
一种从高氨氮废水回收氨水的装置，其特征在于它的分离塔出口经冷凝换热器与回流罐的进口连通，回流罐的氨水出口与氨水回流泵的进口连通，氨水回流泵的出口与分离塔的塔体上部的回流液进口连通;塔体上部的废水进口位于液体收集器和液体分布器之间;塔体下部有一气体分布器;塔体下部有一废水出口，废水出口与进料换热器的一个进口连通，进料换热器的冷水出口和塔体上部的废水进口连通。本装置占地面积极少，运行方便，操作简单，且不受气象条件影响，也不会使氨气进入大气造成二次污染，采用间接蒸汽加热方式，还可以回收蒸汽冷凝液，节省运行费用。采用冷凝降温、增大氨水循环量，可以提高氨水的浓度。
权利要求书

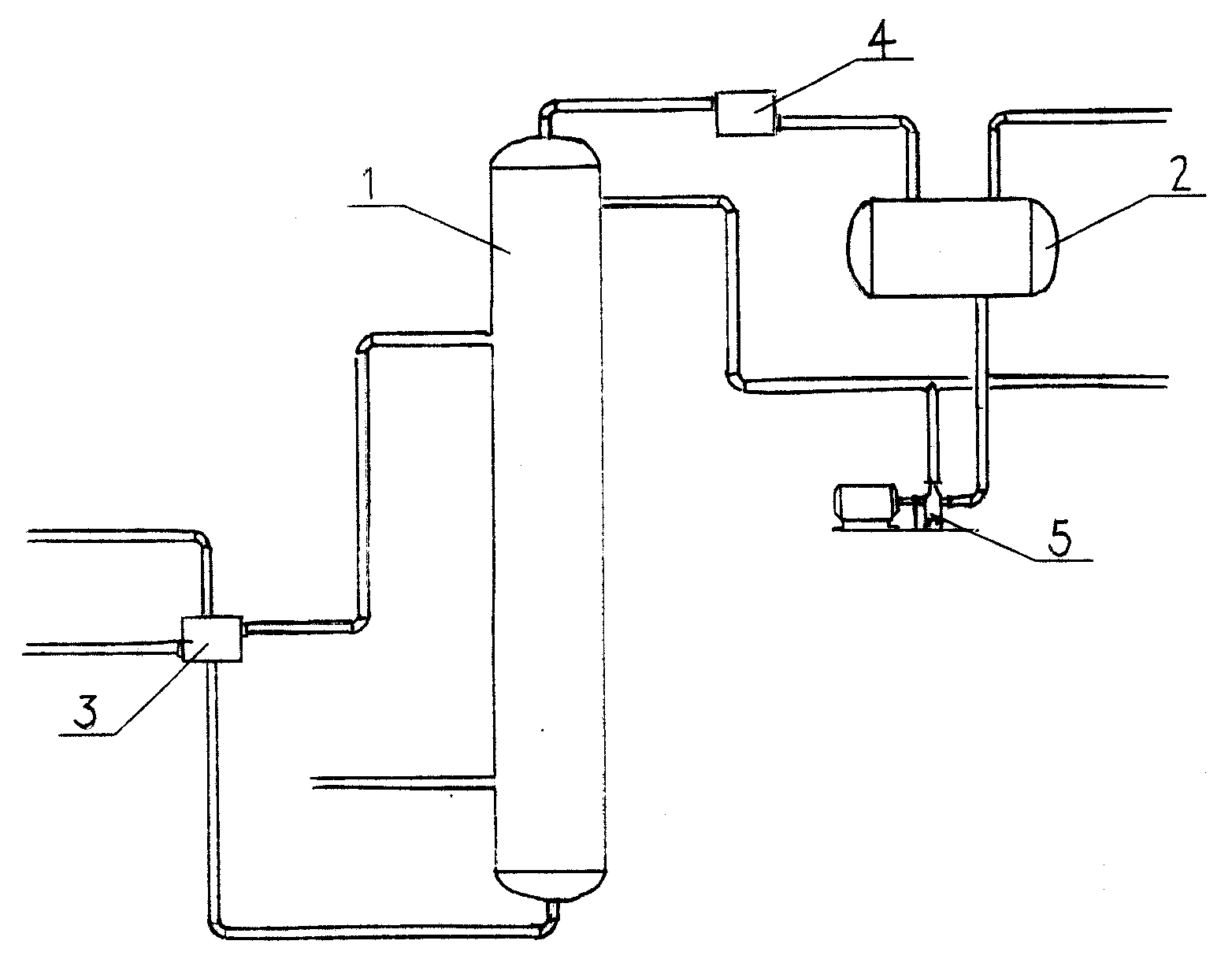

1、一种从高氨氮废水回收氨水的装置，其特征在于有一分离塔(1)， 该分离塔(1)的出口(19)经冷凝换热器(4)与回流罐(2)的进口(31) 连通，回流罐(2)的氨水出口(27)与氨水回流泵(5)的进口连通，氨水 回流泵(5)的出口与分离塔(1)的塔体(6)上部的回流液进口(20)连 通;该塔体(6)内上部有液体分布器(8)、填料压板(22)、填料层(9)、 承托层(10)和液体收集器(21);塔体(6)内中部有液体分布器(11)、 填料压板(23)和承托层(13)，液体分布器(11)和承托层(13)之间有填 料层(12);塔体(6)上部的废水进口(7)位于液体收集器(21)和液体 分布器(11)之间;塔体(6)下部有一气体分布器(14);塔体(6)下部 有一废水出口(15)，废水出口(15)与进料换热器(3)的一个进口连通， 进料换热器(3)的冷水出口和塔体(6)上部的废水进口(7)连通;在塔 体(6)的上部、中部分别有检修人孔(17)、(18);回流罐(2)的上部还 设有人孔(32)、安全阀接口(33)、压力表接口(24)、热电耦接口(25)、 氨气出口(26)、放空接口(28);回流罐(2)的下部有氨水出口(27)、氨 水排凝口(29)和支座(30)。
2、根据权利要求1所述的装置，其特征在于所述的填料层(9)或填料层 (12)为1～3层。
3、根据权利要求1或2所述的装置，其特征在于所述的塔体(6)和氨水 回流罐(2)内壁上有防腐涂层、外壁上有保温层。
4、根据权利要求1或2所述的装置，其特征在于所述的分离塔(1)内每 层填料(9)或(12)上部均设有液体分布器(8)或(11)、填料压板(22)或(23)、 下部均设有承托层(10)或(13)。
5、根据权利要求1或2所述的装置，其特征在于所述的分离塔(1)内上 层填料(9)下部设有液体收集器(21)，下层填料(12)下部设有气体分布器 (14)。
说明书
一种从高氨氮废水回收氨水的装置
技术领域
本实用新型涉及一种从高氨氮废水回收氨水的装置。
背景技术
高氨氮废水(氨氮浓度在1000毫克/升以上)主要包括味精、化工、 制药、农药、食品、发酵、水产品加工、畜禽养殖等行业的工业废水以 及城市垃圾渗沥液。高氨氮废水的处理一直是国内外污水处理领域的一 个难题，目前真正投入实用并稳定有效的装置不多见，还有采用吹脱、 沉淀装置进行处理的，但存在效果差(氨氮去除率20%-70%)、运行成 本高、副产物多、二次污染等问题;也有采用生化法进行硝化-反硝化 脱氮的装置处理的，但去除效率不高，且能耗较高，并且处理设施占地 面积较大。这些装置通常是把废水中的氨氮作为一种污染物来处理，以 “治”为目的，而事实上氨氮也是一种重要的营养物质和资源，如果能 加以回收利用，以“收”为目的，则既能消除污染又能创造经济效益， 但至今尚未见有能满此种要求的装置。
发明内容
本实用新型的目的是提供一种从高氨氮废水回收氨水的装置，它能 使氨气从废水中分离解吸出来，实现污水脱氨氮和氨水的回收，以达到 削减污染物和资源回收的目的。
一种从高氨氮废水回收氨水的装置，其特征在于有一分离塔，该分 离塔的出口经冷凝换热器与回流罐的进口连通，回流罐的氨水出口与氨 水回流泵的进口连通，氨水回流泵的出口与分离塔的塔体上部的回流 液进口连通;该塔体内上部有液体分布器、填料压板、填料层、承托层 和液体收集器;塔体内中部有液体分布器、填料压板和承托层，液体分 布器和承托层之间有填料层;塔体上部的废水进口位于液体收集器和液 体分布器之间;塔体下部有一气体分布器;塔体下部有一废水出口，废 水出口与进料换热器的一个进口连通，进料换热器的冷水出口和塔体上 部的废水进口连通;在塔体的上部、中部分别有检修人孔;回流罐的上 部还设有人孔、安全阀接口、压力表接口、热电耦接口、氨气出口、放 空接口;回流罐的下部有氨水出口、氨水排凝口和支座。
本装置采用了密闭式结构，提高了污染物氨氮在液相和气相之间的 传质速率，处理效率远远高于传统的吹脱装置，且不受气象条件影响， 也不会使氨气进入大气造成二次污染，本装置占地面积极少，运行方便， 操作简单。采用间接蒸汽加热方式，还可以回收蒸汽冷凝液，节省运行 费用。采用冷凝降温、增大氨水循环量，可以提高氨水的浓度。
