申请日2006.12.05
公开(公告)日2010.07.28
IPC分类号C02F9/14; E03C1/12
摘要
本发明公开了一种生活污水处理零排放及回用的制造方法和装置，其特征是在于：采用土建工程方式彻底阻断与外接下水道相通的零排放工作环境。建成内部循环于各反应池的污水管道和出水管道。生活污水处理采用了多层次的生物处理，结合化学处理和反复净化的工艺。从而达到了从源头上阻止了生活污水的排放，节约了水的资源，改善和美化了城市环境。
权利要求书
1.一种生活污水零排放及回用的方法，其特征在于：
1)将产生生活污水的工作环境采用土建工程方式阻断与外接下水道相通的零排放工作环境;
2)零排放工作环境是在该工作环境内建成内部循环于各反应池并且相通的污水管道和出水管道;
3)在隔栅井内的水平粗隔栅和内置的斜面角度粗、细隔栅的作用下，达到污水内的固体物质与水的分离;隔栅井内还设有隔油池，浮在污水表面的生活油脂，经隔油池上的抽油泵将油脂抽出，灌入油桶内送到油脂化工厂进行工业再处理;
4)均质调节池，进行曝气均衡水量、防沉淀处理，为后续反应、澄清水质创造条件;
5)四联生物净化处理器，进行污水中和及生物净化处理，最后达到国家排放标准;四联生物净化处理器由厌氧反应器、生物接触氧化反应器、高效澄清器、生物碳过滤器组成;生物碳过滤器内设多层多格沉淀过滤栅，每层滤材均不相同，采用微孔陶粒过滤层、活性碳过滤层、麦饭石过滤层、石英砂过滤层;四联生物净化处理器在PH在线测试自动控制器的操作下，严格的控制污水的出水PH值;
6)水质再一次经过一体化综合污水回用处理装置内的加药中和处理以及不同过滤介质的沉淀、冲洗、过滤的作用，使水质达到中水的标准后进入回用水池，重新回用到冲洗场地、冲洗厕所、浇花、养鱼，冲洗下来的污水又一次经内循环污水管道，进入各个生活污水处理装置进行循环处理和回用;一体化综合污水回用处理装置内由混凝池、中和反应池、絮凝池、澄清池组成;其中，澄清池具有多格多层不同过滤介质的过滤栅，进行水质过滤，包括活性碳过滤层、滤纸滤布过滤层、陶粒过滤层、石英沙过滤层;
其中，整个生活污水处理的过程，均在PH在线测试自动控制室的控制下进行。
说明书
生活污水处理零排放及回用的方法和装置
本发明是一种在产生生活污水的工作环境内，没有与外界相通的污水排放管道的零排放及污水处理后回用的方法和装置。特别是涉及到生活污水达到零排放的方法和污水达到中水标准回用处理装置。
根据国内外资料来看：现在的生活污水处理一般均采用传统的三级处理方法。即一级预处理：单体的隔栅井对污水表面进行杂质处理。随后，将污水进入到均质调节池进行曝气防沉淀、隔油调质处理。二级生物处理：悬浮球形填料等方法处理。三级深度处理：陶粒或活性碳过滤以及采用生物接触氧化等方法处理，直到水质达标后进行排放。

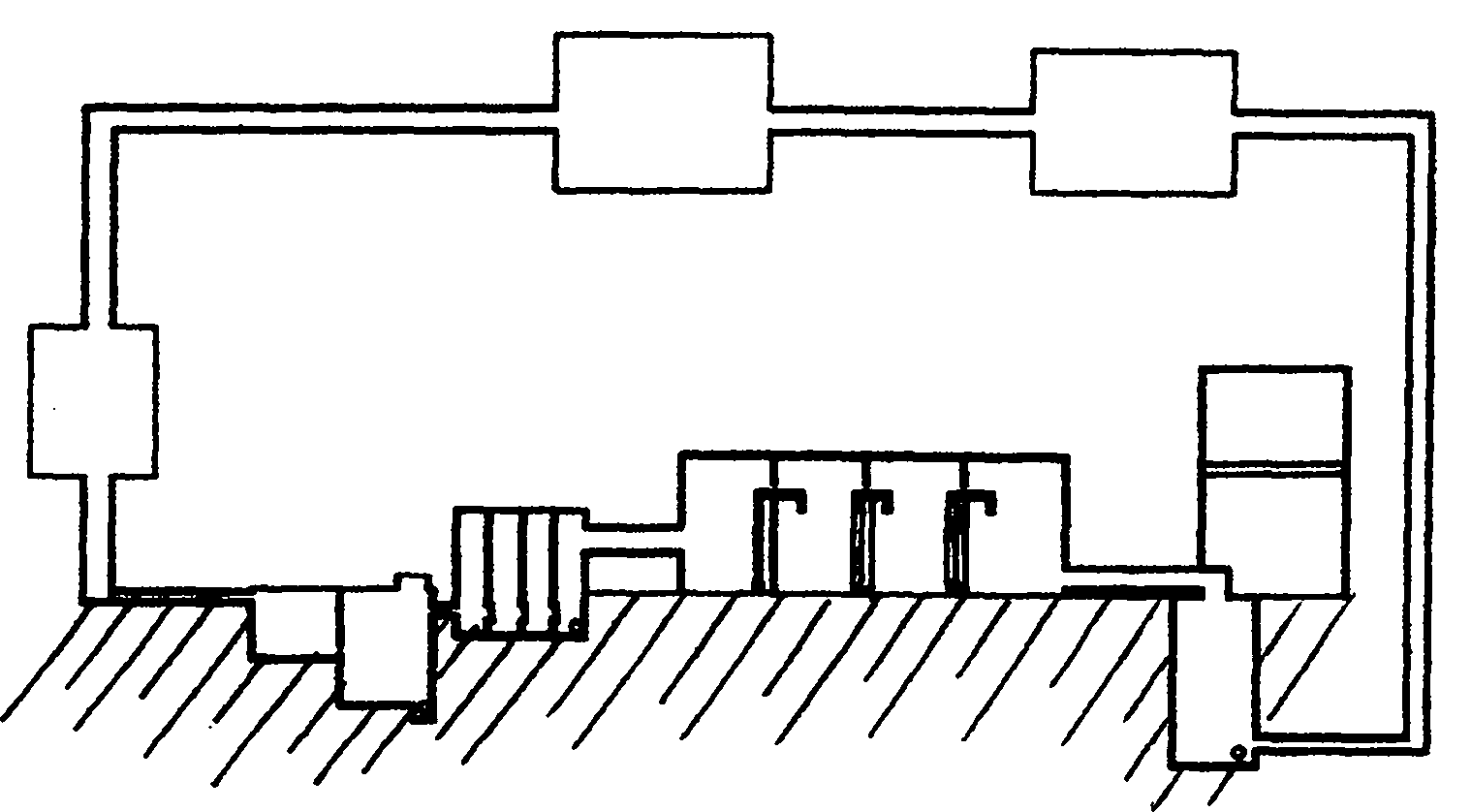

具体的来说，生活污水处理零排放及回用的方法和装置结构：
首先，将产生生活污水的工作环境，采用土建工程方式阻断与外接下水道相通的零排放工作环境。
第二，零排放工作环境是在该工作环境内，建成内部循环于各反应池并且相通的污水管道和出水管道。
第三，在隔栅井内的水平粗隔栅和内置的斜面角度粗、细隔栅的作用下，达到污水内的固体物质与水的分离。隔栅井内还设有隔油池，浮在污水表面的生活油脂，经隔油池上的抽油泵将油脂抽出，灌入油桶内送到油脂化工厂进行工业再处理。
第四，均质调节池，进行曝气均衡水量、防沉淀处理，为后续反应、澄清水质创造条件。
第五，四联生物净化处理器，进行污水中和及生物净化处理，最后达到国家排放标准。
第六，水质再一次经过一体化综合污水(回用)处理装置内的加药中和处理以及不同过滤介质的沉淀、冲洗、过滤的作用，使水质达到中水的标准后进入回用水池，重新回用到冲洗场地、冲洗厕所、浇花、养鱼等的用水场合的生活污水处理后零排放及回用的方法和装置结构。
显然，在国内外还没有完全相同的全自动、系统化、反复净化处理生活污水和零排放及回用的方法和装置。
本发明的目的：就是提供了在制造生活污水处理零排放及回用的方法和装置过程中，采用具有粗、细隔栅的隔栅井、均质调节池、厌氧反应器、生物接触氧化反应器、高效澄清器、生物碳过滤器、一体化综合污水(回用)处理装置、杂物提升泵、板框压滤机、投药装置、多层过滤装置、PH在线测试自动控制器、回用水池等工艺，达到生活污水处理零排放及回用的方法和装置的目的。
本发明是这样实现的：
第一，生活污水处理零排放及回用的方法和装置：采用了隔栅井污水预处理装置。污水经零排放工作环境内部循环的污水管道进入隔栅井的上部，隔栅井内装有水平粗隔栅，在水平粗隔栅后部的下端一直到隔栅井的底部，装有相应倾斜角度的粗、细隔栅，组成平行排列的隔栅排。污水在隔栅的作用下，基本上将生活污水表面的杂质以及污水中的分散颗粒与污水分离出来，被隔离出来的所有杂质，将被杂质提升泵吸出，进入到板框压滤机上压干脱水，形成方方正正的生活杂物滤饼，送到有关生物环保回收部门进行二次处理。被挤压出来的污水，通过污水管重新回到隔栅井上部进行污水预处理。
被水平粗隔栅和具有倾斜角度的粗、细隔栅排过滤后的污水，进入到隔栅排后面的空间。该空间称为隔油池，过滤后的污水流入到隔油池内，而浮在污水表面的生活油脂，经隔油池上的抽油泵作用，抽出后灌入到油桶内送到油脂化工厂，该生活油脂可作为工业润滑油脂的上好原材料处理。处理好表面的油脂后，打开隔栅井下部的电磁阀门，污水进入到均质调节池内。
第二，该污水经隔栅井下部的溢流管进入到均质调节池后，均质调节池内的微孔曝气器在鼓风机发出的气体作用下，进行深水曝气，进一步均衡水量、防止沉淀，为了后续反应和澄清处理水质创造条件。
第三，经过曝气的污水经抽水泵作用进入到四联生物净化处理器：内有厌氧反应器、生物接触氧化反应器、高效滤清器、生物碳过滤器四部分。
(1)污水在生物厌氧反应器的填料中获得厌氧菌种，改善了污水中的溶解氧成份，消除了污水中的气味。厌氧反应器内根据不同的水质采用不同的填料，诸如：加入悬浮球形等填料。
(2)由于生活污水也具有偏酸性或偏碱性之分，经过生物厌氧反应器处理过的污水，经水质检测后确定水质成份，决定投放的药量，在加药中和过程中，由于污水是经过了曝气防沉淀处理，所以达到充分混合和安全的化学反应。该污水经过了厌氧反应器处理后进入到生物接触氧化反应器内，接受生物膜的水质处理，促使污水得到进一步的过滤、净化。根据不同的水质要求采用不同的填料，诸如：生物流化床中的填料、生物膜法过滤等，
(3)虽然污水经过化学和生物处理后，污水中还会存在化学反应和生物反应所形成的分散颗粒的沉淀物。污水由生物接触氧化反应器经抽水泵作用，流入到高效澄清器进行水质澄清处理，高效澄清器采用了先进的六角蜂窝斜板填料沉淀技术，在高效澄清器内污水经过快速的沉淀，比重较大的分散颗粒被沉淀，混俗的水质基本达到了澄清。
(4)基本达到了澄清的水质，同样经抽水泵作用下，被抽到了生物碳过滤器内，生物碳过滤器内设多层多格沉淀过滤栅，每层滤材均不相同，一般采用微孔陶粒、活性碳过滤层、麦饭石过滤层、石英砂过滤层等，直到水质是达到了PH值在6-9以及其他化学成份的达到国家排放标准范围。该四联生物净化处理器在PH在线测试自动控制器的操作下，严格的控制污水的出水PH值。
第四，达标排放的污水由抽水泵送至一体化综合污水(回用)处理装置，进行污水的深度净化再处理。该装置是集混凝、反应、絮凝、澄清为一体的综合污水(回用)处理装置。
由于达标排放污水的处理量较大，速度较快，前几项的处理方法和装置虽然精确和有效，但大量的达标排放污水中还是含有的细微的悬浮颗粒以及其他化学物质，而且水中的PH值又是范围较大的6-9。该达标排放污水的标准为：SS≤70mg/l CODcr≤70mg/l BODS≤20mg/l等水质指标。
而在一体化综合污水(回用)处理装置内将要求达到中水的标准为：SS≤10mg/l CODcr≤50mg/l BODS≤10mg/l等水质指标。
为此，就要对该达标排放的污水进行深度净化过滤处理。
第一，水质在曝气池内再一次经过曝气防沉淀处理，为下一步的加药中和处理水质提供条件。
第二，水质经过曝气以后，经抽水泵的作用被送到混凝池内，根据达标水质的PH值和其他的化学物质检测，决定加药的成份和药量，经投药装置的精确投药，水和药物在微孔曝气器的混合作用中进行充分的化学反应，促使水质中和后达到PH值7-7.5的标准范围内。如果检测已经达到PH值7-7.5范围内，则可不做药物中和反应程序。
第三，水质达到PH值7-7.5范围后，被送到了絮凝池内，在絮凝池内加入高浓度的絮凝剂形成絮凝层，使水中存留下来杂质颗粒和悬浮物在其间得到充分地碰撞、接触、吸附，凝聚，促使水质进一步澄清。
第四，将絮凝剂凝聚下来的水中存留悬浮颗粒的污物连同絮凝剂经排污泵排出。该水质进入到二次净化澄清池内的多格多层滤质过滤处理，第一层为活性碳过滤层。第二层为生物陶粒过滤层。第三层为麦饭石过滤层。第四层为滤纸、滤布过滤层。达标排放水质经过不同过滤介质的多层多格冲洗、过滤、沉淀的作用，更有效的去除了污水中残留下来的化学物质，使水质达到中水的标准：SS≤10mg/l CODcr≤50mg/l BODS≤10mg/l等。达到中水标准后的水经抽水泵作用，进入回用水池内，随时抽取重新回用在冲洗场地、冲洗厕所、浇花、养鱼等的用水场合，冲洗下来的污水又一次经内循环污水管道，进入各个生活污水处理装置进行循环处理和回用。整个生活污水处理的过程，均在P H在线测试自动控制室的控制下进行的。
