申请日2006.12.31
公开(公告)日2007.12.19
IPC分类号C02F9/04; C02F1/52; C02F1/66; C02F1/72
摘要
本实用新型涉及一种化学实验室废水处理兼分类收集装置，由由废水分类收集罐、废水调节池、高位反应槽和沉降池构成，其中废水分类收集罐包括由六个废水分类收集罐构成，分别利用带控制阀的管道和调节池相连;调节池再通过带控制阀和污水提升泵的管道和高位反应槽相连，高位反应槽的出水管和沉降池相连，沉降池的溢流管和砂滤器相连，砂滤器顶部连接带控制阀的净水排放管。该装置具有能够在化学实验室对废水进行集中分类收集，具有提高处理效果、可以反冲洗废水、不需要投入大量的新鲜药剂并达到有效处理的优点。且结构简单、使用方便、生产成本低，充分体现“以污治污”的思想，在化学实验室废水处理方面得到广泛推广和应用。
权利要求书
1、一种化学实验室废水处理兼分类收集装置，其特征在于：由废水分类收 集罐(16)、调节池(1)、高位反应槽(6)和沉降池(10)构成，其中废水分 类收集罐(16)由6个废水分类收集罐(A)、(B)、(C)、(D)、(E)、(F)构成， 分别利用带控制阀的管道和调节池(1)相连;调节池(1)再通过带控制阀和 污水提升泵(2)的管道和高位反应槽(6)相连，高位反应槽(6)的出水管(3) 和沉降池(10)相连，沉降池(10)的溢流管(8)和砂滤器(13)相连，砂滤 器(13)顶部连接带控制阀的净水排放管(12)。
2、根据权利要求1所述的化学实验室废水处理兼分类收集装置，其特征在 于：其中6个废水分类收集罐(A)、(B)、(C)、(D)、(E)、(F)分别为：废酸 罐(A)、重金属离子废水罐(B)、废碱罐(C)，有机废水罐(D)、其它无机废 水罐(E)、备用罐(F)，每个收集罐底部通过带有控制阀的管道和调节池(1) 相连。
3、根据权利要求1所述的化学实验室废水处理兼分类收集装置，其特征在 于：其中调节池(1)底面为水平夹角15°的倾斜面，调节池(1)底部设置在地 槽中，调节池(1)右下角设有污水提升泵(2)进口管。
4、根据权利要求1所述的化学实验室废水处理兼分类收集装置，其特征在 于：其中沉降池10为大直径沉降池，其上部设有一层水平倾角为60°斜板(9)， 其下半部为倒圆锥体，其右上端连有带控制阀的溢流管(8)，其底部连接排泥 管(15)。
5、根据权利要求1所述的化学实验室废水处理兼分类收集装置，其特征在 于：其中砂滤器(13)底部带控制阀反冲洗出水管(14)和调节池(1)相连。
6、根据权利要求1或2所述的化学实验室废水处理兼分类收集装置，其特 征在于：其中6个废水分类收集罐(A)、(B)、(C)、(D)、(E)、(F)都为正三 棱柱，且集中拼合在一起整体构成正六棱柱。
7、根据权利要求1或2所述的化学实验室废水处理兼分类收集装置，其特 征在于：其中6个废水分类收集罐(A)、(B)、(C)、(D)、(E)、(F)都设有废 水收集导管，导管进口设在正三棱柱顶部，导管出口设在正三棱柱中下部，导 管进口分别为：废酸罐导管口(a)、重金属离子废水罐导管口(b)、废碱罐导 管口(c)，有机废水罐导管口(d)、其它无机废水罐导管口(e)、备用罐导管 口(f)。
说明书
化学实验室废水处理兼分类收集装置
技术领域
本实用新型涉及一种废水处理兼分类收集装置，尤其涉及一种化学实验废 水处理兼分类收集装置。
背景技术
当前我国很多学校、科研院所的化学实验室每天产生的废水、废液未严格 处理并排入城市生活污水管网或河流，对城市污水厂产生很大的负荷冲击，特 别是重金属和难降解有机物的排放会严重污染环境，威胁人们的健康。化学实 验室废水排放特点是：间断性、量相对较少、水质成分复杂多变、高危害性。 目前在工业中使用的废水处理方法、工艺、设备具有水力负荷大、废水成分相 对简单、连续运行、设备费及运转费高等特点，不适合化学实验室废水的处理。
目前也有针对实验室废水获得专利授权的废水处理装置，如ZL02211281.2 主要由集液池、污水泵、吸附过滤槽、净水池等构件连接而成;ZL200420018566.9 主要由搅拌釜、泵、悬浮物过滤器、有机物过滤器等构件连接而成。这些装置 处理效果都不佳，其不足之处如下：1、这些装置是通过同一工艺流程把所有的 实验废水合并或简单分成两大类综合处理，但实验室废水水质的复杂性会大大 降低最终处理效果;2、根据实验室废水的产生及排放特征，其废水的收集工作 是无法回避的，而只有集中分类收集才可以有效处理，而这些装置没有充分考 虑这些因素;3、这些装置在过滤过程中产生的滤渣非常多，滤渣的清理量或反 冲洗水量很大，没有考虑反冲洗废水的处理;4、这些装置没有体现“以污治污” 的思想，需要投入大量的新鲜药剂。
发明内容
本实用新型其目的就在于克服以上缺陷而提供一种能够在化学实验室对废 水进行集中分类收集、提高处理效果、可以反冲洗废水、不需要投入大量的新 鲜药剂并能进行有效处理的装置。
实现上述目的而采取的技术方案包括：由废水分类收集罐、废水调节池、 高位反应槽和沉降池构成，其中废水分类收集罐包括由六个废水分类收集罐构 成，分别为废酸罐、重金属离子废水罐、废碱罐，有机废水罐、其它无机废水 罐、备用罐;每个收集罐都为正三棱柱，且集中拼合在一起整体构成正六棱柱。 每个收集罐设有废水收集导管，导管进口设在正三棱柱顶部，导管出口设在正 三棱柱中下部。导管进口分别为：废酸罐导管口、重金属离子废水罐导管口、 废碱罐导管口，有机废水罐导管口、其它无机废水罐导管口、备用罐导管口。

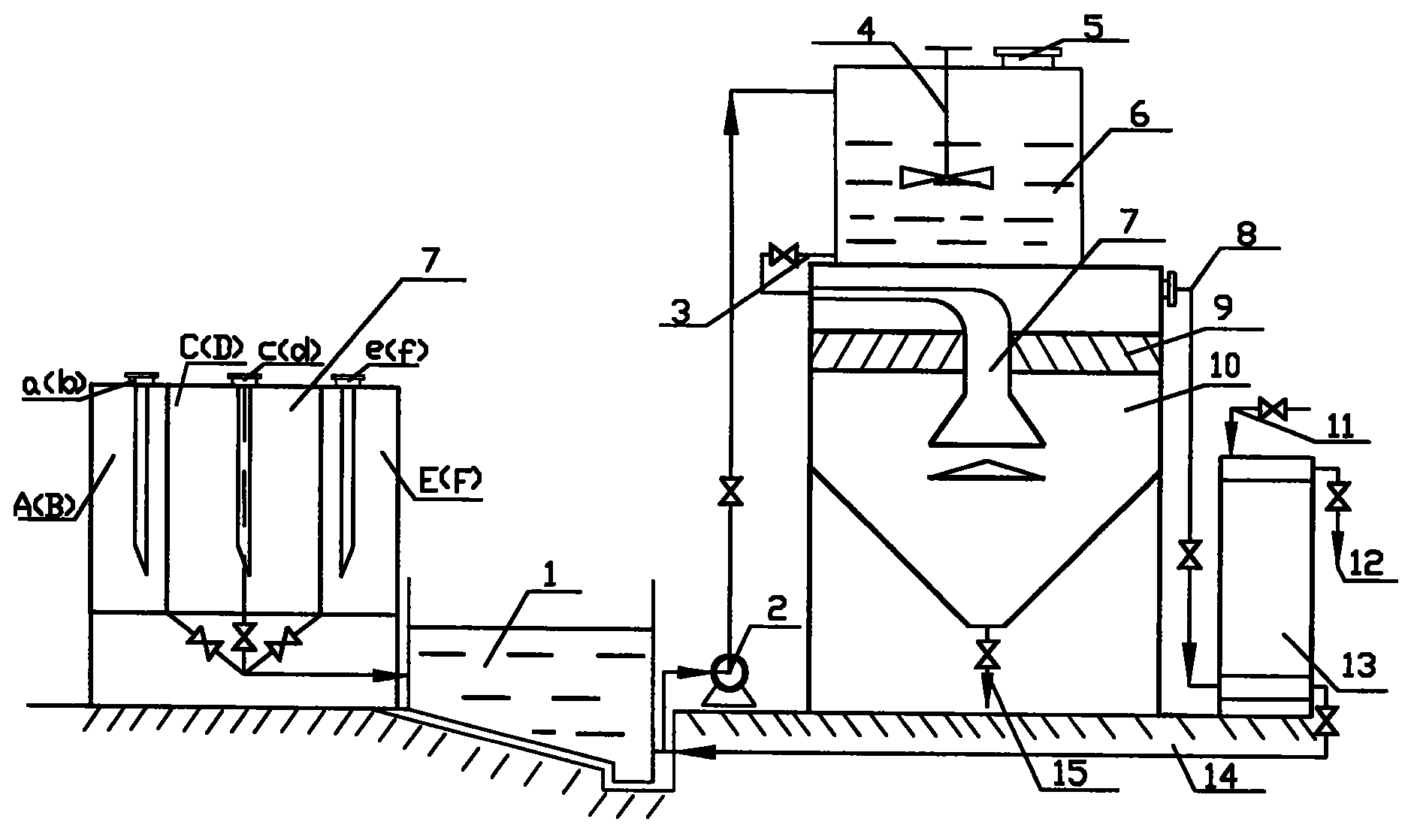

每个收集罐底部通过带有控制阀的管道和调节池相连。调节池底面为水平 夹角15°的倾斜面，调节池底部设置在地槽中，污水提升泵进口管设置在调节池 右下角，其出口管连接控制阀，再和高位反应槽连接。高位反应槽中装有搅拌 器，其顶部设有投药口，高位反应槽左下端出水管连接控制阀，再和沉降池的 中心管相连，中心管出口为喇叭形，并在出口处设置一档板。沉降池上部设有 一层水平倾角为60°斜板，沉降池下半部为倒圆锥体，沉降池底部连接排泥管。
沉降池右上端连有带控制阀的溢流管，溢流管下端和砂滤器底部进水管相 连，砂滤器顶部连接带控制阀的净水排放管。另外，砂滤器顶部还连接带控制 阀的反冲洗进水管，底部连接带控制阀的反冲洗出水管。
与现有技术相比本实用新型的优点在于，
1、该装置是通过不同的工艺流程把所有的实验室废水进行综合分类处理， 使得实验室废水水质的复杂性会大大提高最终处理效果;
2、根据实验室废水的产生及排放特征，其废水的收集工作是无法回避的， 恰当的集中分类收集形成最佳处理。
3、本装置在过滤过程中产生的滤渣非常少，滤渣的清理量或反冲洗水量很 小，充分合理的对反冲洗废水进行处理。
4、充分体现“以污治污”的思想，不需要投入大量的新鲜药剂;
