申请日2006.12.31
公开(公告)日2007.12.19
IPC分类号C02F3/10
摘要
本实用新型涉及一种水处理用竹填料及其排布结构，所述的竹填料由条状竹片依次排布固定在连接件上，所述的连接件为软绳，相邻的竹片之间留有间隙。所述的结构：在水下靠近水面的平面上设置上横杆，在靠近水底面的平面上设置下横杆，所述的上横杆两端、下横杆两端均分别固定在刚性的定位杆上，上横杆、下横杆分别与水平面平行，相邻的上横杆与下横杆大致平行，相邻的上横杆之间大致平行，相邻的下横杆之间大致平行，所述的竹填料在相邻的上横杆、下横杆延续穿行排布，所述的定位杆定位于水处理池内实用新型提供了一种制作成本低、运输与存放方便、安装快捷，并且使用时不易堵塞、抗冲击负荷能力强、有效比表面大的环保填料。
权利要求书
1.一种水处理用竹填料，其特征在于所述的竹填料由条状竹片依次 排布固定在连接件上，所述的连接件为软绳，相邻的竹片之间留有 间隙。
2.如权利要求1所述的水处理用竹填料，其特征在于所述的软绳为 尼龙绳、锦纶绳、PVC绳、麻绳或金属丝。
3.如权利要求2所述的水处理用竹填料，其特征在于所述的竹片相 互平行依次排布固定在连接件上。
4.如权利要求3所述的水处理用竹填料，其特征在于所述的竹片之 间留的间隙为1～20毫米，所述的竹片宽5～50毫米，所述的竹片 大致等宽。
5.一种如权利要求1所述的水处理用竹填料的排布结构，其特征在 于所述的结构为：在水处理池的水下靠近水面的平面上设置上横杆， 在靠近水底面的平面上设置下横杆，所述的上横杆两端、下横杆两 端均分别固定在刚性的定位杆上，上横杆、下横杆分别与水平面平 行，相邻的上横杆与下横杆大致平行，相邻的上横杆之间大致平行， 相邻的下横杆之间大致平行，所述的竹填料在相邻的上横杆、下横 杆延续穿行排布，所述的定位杆定位于水处理池内。
6.如权利要求5所述的水处理用竹填料的排布结构，其特征在于所 述的上横杆、下横杆均与水平面平行。
7.如权利要求6所述的水处理用竹填料的排布结构，其特征在于， 所述的定位杆分为固定上横杆的上定位杆和固定下横杆的下定位 杆，所述的上定位杆、下定位杆相互平行，并分别固定在所述的处 理池的池壁上，所述的上横杆垂直于上定位杆布置，所述的下横杆 垂直于下定位杆布置。
8.如权利要求7所述的水处理用竹填料的排布结构，其特征在于所 述的上横杆为张紧在上定位杆之間的缆绳、下横杆为张紧在下定位 杆之間的缆绳，上横杆与下横杆也可采用刚性杆，刚性杆固定于相 应的定位杆上。
9.如权利要求7所述的水处理用竹填料的排布结构，其特征在于相 邻的上横杆与下横杆交错布置，所述的竹填料通过固定件可拆卸地 连接固定在上横杆上，同时竹填料通过固定件可拆卸地连接固定在 下横杆上。
10.如权利要求7所述的水处理用竹填料的排布结构，其特征在于所 述的上定位杆、下定位杆与上横杆、下横杆连续排布，构成网格结 构，所述的每相邻的上横杆之间均布置有竹填料，所述的竹填料各 自在相邻的上横杆、下横杆延续穿行排布。
说明书
一种水处理用竹填料及其排布结构
(一)技术领域
本实用新型涉及一种水、废水、污水处理用的以竹为主要原材料制作 的填料，及其在污水处理装置中排布结构。
(二)背景技术
本实用新型涉及各类水处理装置中用的填料。现有的填料主要是以 塑料等人工合成的纤维状物为材料制作的，呈圆形，其挂膜慢、分布不够 均匀等缺点。CN02215007公开了一种用竹编制的空心球为水处理的填 料，这种竹制填料，虽然与微生物之间的亲和能力强，具有挂膜快的优点， 但是制作工艺复杂，不易运输，存放场地大，制作成本高，必须用手工制 作，制作劳动强度大，有效比表面小，安装费时等缺点。
(三)发明内容
本实用新型的目的在于解决现有技术中竹制填料制作工艺复杂，不易 运输，存放场地大，制作成本高，制作劳动强度大，有效比表面小，安装 费时等问题。本实用新型要提供一种以竹为材料的新型填料及其排布结 构，保证在制作与使用时，使得制作成体低，且可实现制作自动化。运输 与存放方便、提高其有效比表面、便于安装。
为实现上述目的，本实用新型采用如下技术方案：

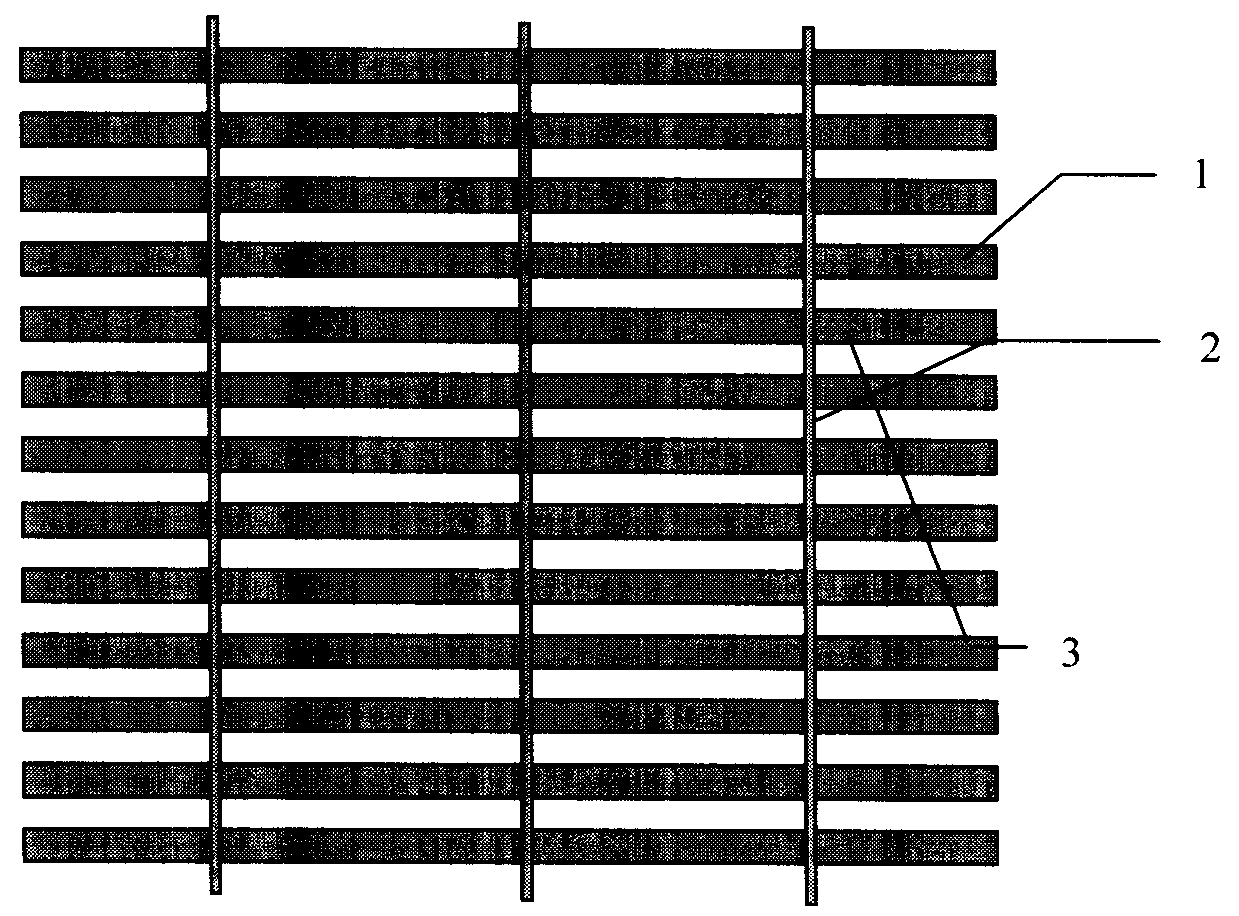

一种水处理用竹填料，所述的竹填料由条状竹片依次排布固定在连接 件上，所述的连接件为软绳，相邻的竹片之间留有间隙。竹材料的形状可 以是方片形，其截面为方形;也可为丝条形，其截面为园形。
所述的软绳为尼龙绳、PVC绳、锦纶绳、麻绳或金属丝等。每片竹片 固定的软绳至少有两处。
填料是由长条形竹材料为主材，制作成各种形状，固定在软绳及其 它支持物上。
优选以条状的竹片相互平行依次排布固定在连接件上。
进一步所述的竹片之间留有间隙。其特征在于所述的竹片之间留的间 隙为1～10毫米。
进一步，所述的竹片宽为1～50毫米，优选5～50毫米。
再进一步所述的竹片大致等宽，这样便于工业化生产。
一种本实用新型所述的水处理用竹填料的排布结构为：在水处理池的 水下靠近水面的平面上设置上横杆，在靠近水底面的平面上设置下横杆， 所述的上横杆两端、下横杆两端均分别固定在刚性的定位杆上，上横杆、 下横杆分别与水平面平行，相邻的上横杆、下横杆大致平行，相邻的上横 杆之间大致平行，相邻的下横杆之间大致平行，所述的竹填料在相邻的上 横杆、下横杆延续穿行排布，所述的定位杆定位于水处理池内。
竹填料在相邻的上横杆、下横杆延续穿行排布可扩大水流、气流与填 料间的接触。定位杆通常选用刚性较好的材料制备，如金属材料制成。
本实用新型推荐所述的上横杆、下横杆均与水平面平行。
进一步，所述的定位杆分为固定上横杆的上定位杆和固定下横杆的下 定位杆，所述的上定位杆、下定位杆相互平行，并分别固定在所述的处理 池的池壁上，所述的上横杆垂直于上定位杆布置，所述的下横杆垂直于下 定位杆布置。
作为本实用新型的优选案例，所述的上横杆为张紧在上定位杆之間的 缆绳、下横杆为张紧在下定位杆之間的缆绳。上横杆与下横杆也可采用刚 性杆，刚性杆固定于相应的定位杆上。
再进一步，相邻的上横杆与下横杆交错布置，所述的竹填料通过固定 件可拆卸地连接固定在上横杆上，同时竹填料通过固定件可拆卸地连接固 定在下横杆上。竹填料有一定的重量，如果不用固定件固定，在水中容易 滑脱出上横杆或下横杆。
更进一步，所述的上定位杆、下定位杆与上横杆、下横杆连续排布， 构成网格结构，所述的每相邻的上横杆之间均布置有竹填料，所述的竹填 料各自在相邻的上横杆、下横杆延续穿行排布。水处理池一般较大，所以 竹填料排布时，通常设置许多排延续穿行在上横杆、下横杆的竹填料同时 工作。
本实用新型的有益效果是：1.制作可自动化。2.存放所占场地小。3. 运输方便。4.安装便捷。5.使用时不易堵塞。6.抗冲击负荷能力强。7.与 微生物之间的亲和能力强，挂膜快。
