申请日2007.01.22
公开(公告)日2009.03.04
IPC分类号C02F9/00; B01D61/02; B01D61/08
摘要

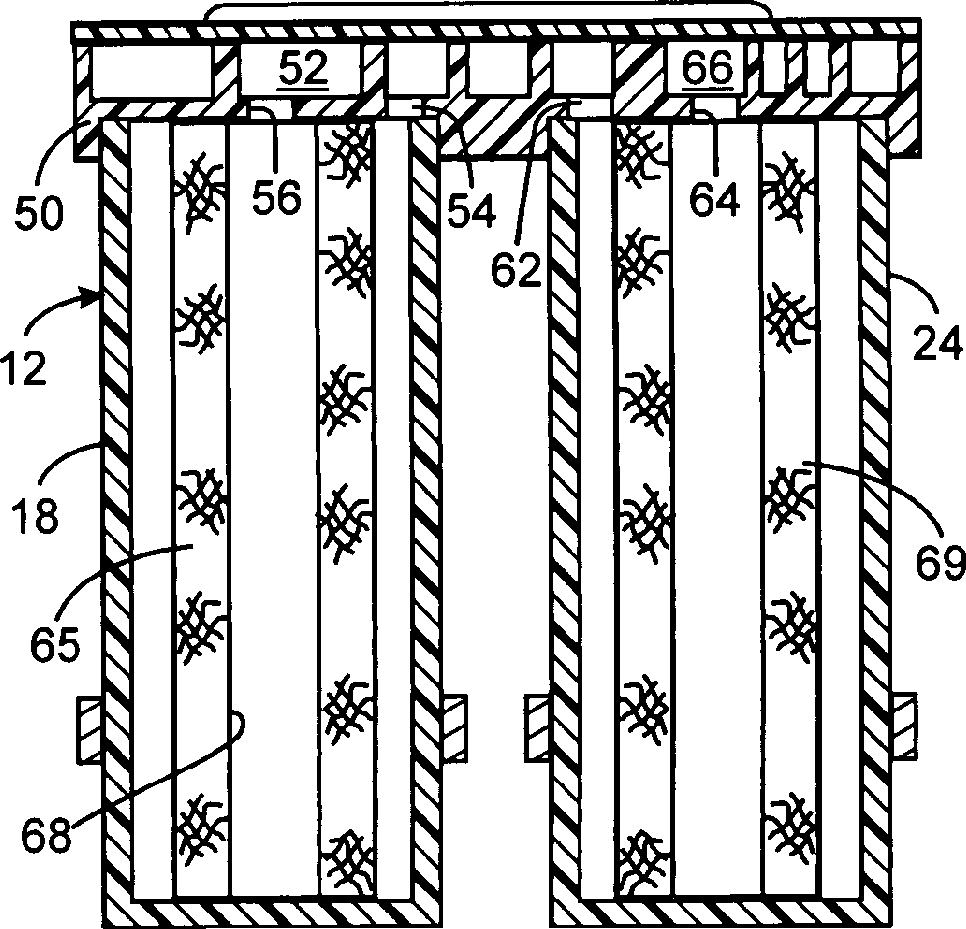

本发明披露一种水处理系统。该水处理系统包括过滤器模块(12)和固定到过滤器模块(12)的反渗透模块(14)。过滤器模块(12)包括两个过滤筒(18，24)。组件的模块化结构使过滤器模块(12)能够具有作为独立的前过滤器和后过滤器连接的两个过滤筒(18，24)或者作为单个两级过滤器串联连接的两个过滤筒(18，24)。类似地，模块化允许多个反渗透模块以菊花链方式连接以提高处理能力。新型托架结构使过滤器模块(12)的端口与反渗透模块(14)上的相应端口对准。
权利要求书
1.一种水处理系统，包括:
具有第一歧管的过滤器模块，所述第一歧管上安装有第一过滤筒和第 二过滤筒，所述第一歧管包括过滤器输入端口和过滤器输出端口，所述第 一过滤筒具有与所述过滤器输入端口连接的第一入口并具有第一出口，以 及所述第二过滤筒具有第二入口和与所述过滤器输出端口连接的第二出 口;和
固定在所述过滤器模块上并包括第二歧管的第一反渗透模块，所述第 二歧管具有第一RO输入端口、第一RO输出端口和第一排放端口，所述第 一RO输入端口与所述过滤器模块连接并接收来自所述过滤器模块的水。
2.如权利要求1的水处理系统，其中所述过滤器模块还包括第一中间 端口和第二中间端口，所述第一中间端口与所述第一出口和所述第一RO输 入端口连接，所述第二中间端口与所述第二入口和所述第一RO输出端口连 接。
3.如权利要求1的水处理系统，其中所述第一过滤筒的第一出口与所 述第二过滤筒的第二入口连接，并且所述过滤器输出端口与所述第一RO输 入端口连接。
4.如权利要求1的水处理系统，其中所述第一反渗透模块还包括安装 在所述第二歧管上并每一个都具有半透膜的第一反渗透筒和第二反渗透 筒。
5.如权利要求1的水处理系统，其中所述第一反渗透模块还包括与所 述第一RO输入端口流体连接的第二RO输入端口和与所述第一RO输出端 口流体连接的第二RO输出端口。
6.如权利要求5的水处理系统，还包括第二反渗透模块，所述第二反 渗透模块具有与所述第一反渗透模块的第二RO输入端口连接的另一RO输 入端口并且具有与所述第一反渗透模块的第二RO输出端口连接的另一RO 输出端口。
7.如权利要求6的水处理系统，其中所述第二反渗透模块还包括第一 排放端口，以及与所述第一反渗透模块的第一排放端口连接的第二排放端 口。
8.如权利要求1的水处理系统，还包括第二反渗透模块，所述第二反 渗透模块与所述第一反渗透模块连接并且具有接收来自所述第一反渗透模 块的水的另一RO输入端口。
9.如权利要求1的水处理系统，其中所述过滤器模块包括第一安装托 架，并且所述第一反渗透模块包括与所述第一安装托架邻接的第二安装托 架。
10.如权利要求9的水处理系统，其中所述第一安装托架和所述第二安 装托架中的一个包括第一销，并且所述第一安装托架和所述第二安装托架 中的另一个包括容纳所述第一销的第一孔，以使所述过滤器模块和所述第 一反渗透模块相对于彼此定向。
11.如权利要求10的水处理系统，还包括第二反渗透模块，所述第二 反渗透模块与所述第一反渗透模块流体连接并且包括与所述第二安装托架 邻接的第三安装托架，其中所述第二安装托架和所述第三安装托架中的一 个包括第二销，并且所述第二安装托架和所述第三安装托架中的另一个包 括容纳所述第二销的第二孔，以使所述第一反渗透模块和所述第二反渗透 模块相对于彼此定向。
12.一种水处理系统，包括:
具有第一歧管的过滤器模块，所述第一歧管具有输入端口、输出端口 以及包含过滤介质并连接在所述输入端口和所述输出端口之间的第一过滤 筒;和
固定到所述过滤器模块并包括第二歧管的第一反渗透模块，所述第二 歧管具有直接流体连接的第一RO输入端口和第二RO输入端口、直接流体 连接的第一RO输出端口和第二RO输出端口、以及直接流体连接的第一排 放端口和第二排放端口，所述第一反渗透模块具有在所述第一RO输入端口 和所述第一RO输出端口之间连接到所述第二歧管的第一反渗透筒;
其中所述过滤器模块的输出端口与所述第一反渗透模块的第一RO输 入端口对准并流体连接。
13.如权利要求12的水处理系统，其中所述第一反渗透模块还包括安 装在所述第二歧管上并与所述第一反渗透筒并联地流体连接的第二反渗透 筒。
14.如权利要求12的水处理系统，其中所述过滤器模块还包括第二过 滤筒，所述第二过滤筒包含另一种过滤介质并在所述输入端口和所述输出 端口之间与所述第一过滤筒串联流体连接。
15.如权利要求12的水处理系统，还包括第二反渗透模块，所述第二 反渗透模块具有与所述第一反渗透模块的第二RO输入端口连接的另一RO 输入端口，以及与所述第一反渗透模块的第二RO输出端口连接的另一RO 输出端口。
16.如权利要求12的水处理系统，其中所述过滤器模块包括第一安装 托架，并且所述第一反渗透模块包括接触所述第一安装托架的第二安装托 架，其中所述第一安装托架和所述第二安装托架中的一个包括销，并且所 述第一安装托架和所述第二安装托架中的另一个包括孔，该孔容纳所述销 以使所述过滤器模块和所述第一反渗透模块相对于彼此定向。
17.一种水处理系统，包括:
包括第一歧管的过滤器模块，所述第一歧管具有输入端口、第一中间 端口、第二中间端口和输出端口，所述过滤器模块具有流体连接在所述输 入端口和所述第一中间端口之间的第一过滤筒，以及流体连接在所述第二 中间端口和所述输出端口之间的第二过滤筒;和
固定到所述过滤器模块并包括第二歧管的第一反渗透模块，所述第二 歧管具有直接流体连接的第一RO输入端口和第二RO输入端口、直接流体 连接的第一RO输出端口和第二RO输出端口、以及直接流体连接的第一排 放端口和第二排放端口，所述第一反渗透模块具有安装在所述第二歧管上 并流体连接在所述第一RO输入端口和所述第一RO输出端口之间的第一反 渗透筒;
其中所述过滤器模块的第一中间端口与所述第一反渗透模块的第一 RO输入端口对准并流体连接，以及所述第一反渗透模块的第一RO输出端 口与所述过滤器模块的第二中间端口对准并流体连接。
18.如权利要求17的水处理系统，其中所述第一反渗透模块还包括安 装在所述第二歧管上并与所述第一反渗透筒并联流体连接的第二反渗透 筒。
19.如权利要求17的水处理系统，还包括第二反渗透模块，所述第二 反渗透模块具有与所述第一反渗透模块的第二RO输入端口连接的另一RO 输入端口，以及与所述第一反渗透模块的第二RO输出端口连接的另一RO 输出端口。
20.如权利要求19的水处理系统，其中所述第一反渗透模块和所述第 二反渗透模块每一个还都包括第一排放端口和第二排放端口，其中所述第 一反渗透模块的第一排放端口与所述第二反渗透模块的第二排放端口连 接。
21.如权利要求17的水处理系统，其中所述过滤器模块包括第一安装 托架，以及所述第一反渗透模块包括接触所述第一安装托架的第二安装托 架，其中所述第一安装托架和所述第二安装托架中的一个具有销，并且所 述第一安装托架和所述第二安装托架中的另一个包括孔，该孔容纳所述销 以使所述过滤器模块和所述第一反渗透模块相对于彼此定向。
说明书
模块化反渗透水处理系统
技术领域
本发明涉及去除化学物质和其它杂质的水处理设备，更具体地，涉及 反渗透水过滤系统(reverse osmosis water filtration system)。
背景技术
反渗透(RO)水处理系统通常位于厨房中的台面或洗涤盆下或者邻近需 要提供净化水的其它位置。典型系统包括前过滤器，该前过滤器使用常规 的过滤介质，从而在全部被处理水经过该介质时除去较大的颗粒。水离开 前过滤器并进入反渗透装置。
反渗透是在高于正常渗透压的压力下使溶剂(例如水)流经膜 (membrane)从而从溶液中分离溶质的方法。反渗透现象表现为溶剂经过 半透膜从渗透压较高的区域扩散到渗透压较低的区域。在溶剂扩散经过膜 时，溶解物质例如盐类、矿物质和其它污染物留下，使得渗透压较低的区 域中溶解物质的浓度较低。将残留的溶解物质从膜的较高压力侧通过受限 排放孔冲出，从而在装置内产生增大的压力。可将来自排放孔的流体送至 排污系统，或通过泵循环通过水处理系统以减少水的浪费。
离开反渗透装置的净化水可经过任选的后过滤器来改善水的口味。还 可在处理设备的出口上设置储槽以储存净化水。需要时从储槽汲取净化水。
根据具体设施中未处理水的特性，可使用多个前过滤器并可并联连接 或串联连接多个反渗透装置，以处理水并提供所需的流量。因而，需要对 反渗透水处理系统的组件进行设计，所述组件能够以各种组合和数量连接 以达到具体设施所要求的必要处理水平。
发明内容
水处理系统包括过滤器模块和固定到该过滤器模块的反渗透模块。过 滤器模块具有第一歧管，该第一歧管上安装有第一过滤筒和第二过滤筒。 该第一歧管具有过滤器输入端口和过滤器输出端口。第一过滤筒具有与过 滤器输入端口连接的第一入口并具有第一出口。第二过滤筒具有第二入口 和与过滤器输出端口连接的第二出口。
第一反渗透模块固定在过滤器模块上并包括具有第一RO输入端口、第 一RO输出端口和第一排放端口的第二歧管，该第一RO输入端口与过滤器 模块连接并接收来自该过滤器模块的水。
水处理系统的模块化能够实现将过滤器模块的多个不同配置连接在第 一反渗透模块上。在一种方案中，过滤器模块配置有第一过滤筒，该第一 过滤筒作为第一反渗透模块的前过滤器，并连接第二过滤筒作为后过滤器。 在另一方案中，两个过滤筒串联连接作为两级前过滤器。模块化还能够实 现以菊花链方式连接多个反渗透模块，以提高系统的水处理能力。
