申请日2007.08.03
公开(公告)日2008.06.18
IPC分类号C02F3/12
摘要
本实用新型涉及一种负压真空污泥浓缩装置，所述浓缩装置包括一个脱气罐，该脱气罐两端部的下方分别至少设置一根进水管和一根出水管，所述进水管、脱气罐、出水管顺序连通;所述浓缩装置还包括一真空泵，该真空泵通过真空管与脱气罐连通;所述浓缩装置还包括一台空气压缩机，该空气压缩机的压缩空气管管口设在进水管的进水口处。本实用新型能大大提高活性污泥的沉降性能，消除污泥膨胀及沉降污泥上浮现象，大大减少沉淀池中的浮渣，无需再清理浮渣。
权利要求书
1.一种负压真空污泥浓缩装置，其特征是：所述浓缩装置包括一个脱 气罐，该脱气罐两端部的下方分别至少设置一根进水管和一根出水管，所 述进水管、脱气罐、出水管顺序连通;所述浓缩装置还包括一真空泵，该 真空泵通过真空管与脱气罐连通;所述浓缩装置还包括一台空气压缩机， 该空气压缩机的压缩空气管管口设在进水管的进水口处。
2.根据权利要求1所述的负压真空污泥浓缩装置，其特征是：所述脱 气罐两端部的下方分别连通两根进水管和两根出水管。
3.根据权利要求2所述的负压真空污泥浓缩装置，其特征是：所述两 根进水管之间及两根出水管之间设有固定梁。
4.根据权利要求1所述的负压真空污泥浓缩装置，其特征是：所述脱 气罐直径为0.10～3.0m，所述进水管和出水管直径为0.015～2.0m，所述进 水管的底端至脱气罐轴心线的高度值为曝气池液面环境大气压水柱值减 去0.5。
说明书
一种负压真空污泥浓缩装置
技术领域
本实用新型涉及生物活性污泥污水处理设备，特别涉及一种负压真空 污泥浓缩装置。
背景技术
在活性污泥水处理系统中，经充分混合的污水经曝气池曝气后排入二 次沉淀池沉降，在这一过程中，污水经曝气后会产生大量的氮气，在曝气 池中氮气达到饱和状态，饱和氮气吸附在活性污泥上，这种状态既影响氧 气与污泥的接触又影响了活性污泥在二次沉淀池的沉降。
发明内容
为解决现有活性污泥水处理系统活性污泥在二次沉淀池不能有效沉降 的问题，本实用新型的发明目的是：提供一种负压真空污泥浓缩装置，将 该负压真空污泥浓缩装置设置在现有活性污泥水处理系统中的曝气池和二 次沉淀池之间，该负压真空污泥浓缩装置可将曝气池中排出的活性污泥经 负压真空浓缩处理，降低了污水中氮气的含量，并浓缩了活性污泥，再排 入二次沉淀池沉降，能大大提高活性污泥的沉降性能，消除活性污泥膨胀 及沉降污泥上浮的现象。
本实用新型的目的是这样实现的：一种负压真空污泥浓缩装置，所述 浓缩装置包括一个脱气罐，该脱气罐两端部的下方分别至少设置一根进水 管和一根出水管，所述进水管、脱气罐、出水管顺序连通;所述浓缩装置 还包括一真空泵，该真空泵通过真空管与脱气罐连通;所述浓缩装置还包 括一台空气压缩机，该空气压缩机的压缩空气管管口设在进水管的进水口 处。
所述脱气罐两端部的下方分别连通两根进水管和两根出水管。
所述两根进水管之间及两根出水管之间设有固定梁。
所述脱气罐直径为0.10～3.0m，所述进水管和出水管直径为 0.015～2.0m，所述进水管的底端至脱气罐轴心线的高度值为曝气池液面环 境大气压水柱值减去0.5。
本实用新型产生的有益效果是：
1.能大大提高活性污泥的沉降性能，消除污泥膨胀及沉降污泥上浮现象， 大大减少二次沉淀池中的浮渣，无需再清理浮渣，省去二次沉淀池上浮 渣清理及处理费用
2.能减少二次沉淀池的面积，能提高回流污泥的浓度，减少混合池的面积， 从而减少初次投资中的二次沉淀池及混合池的投资。由于混合池的减少 从而降低搅拌机的功率，因此降低搅拌器的年运行费用。
3.能降低污泥的含水率。
4.具有较强的抵抗冲击负荷的能力。

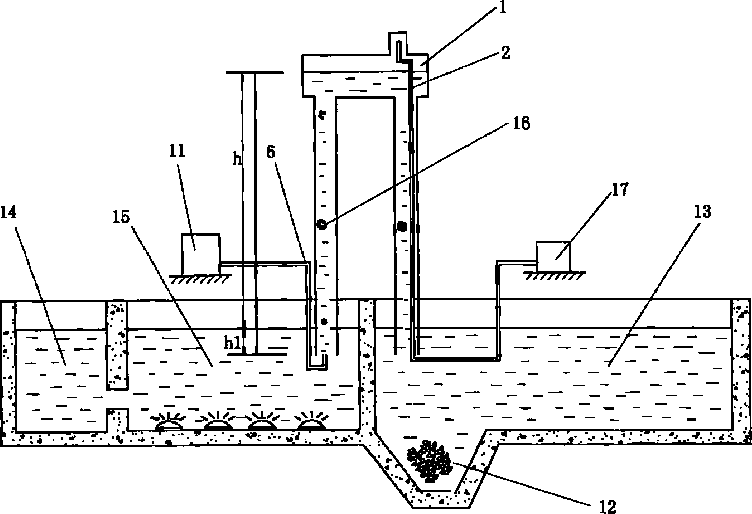

下面结合附图和实施例对本实用新型作进一步说明。
