申请日2007.08.03
公开(公告)日2008.03.12
IPC分类号C02F9/06; C02F1/461; C02F1/28; C02F1/44; C02F1/38
摘要
本发明涉及水处理技术的领域，具体是一种工业废水循环回收利用的方法和设备。包括如下步骤：将工业废水集中储装;电解分离出重金属、油脂的污染物质;离心沉降，分离出污泥;过滤净化，分离成净水和污水分别排出;净水导入生产用水系统，而污水则重新进入循环净化。本发明能将造纸、染整、皮革、电镀等行业排放的工业废水中的污染物彻底分离出来，可以回收重金属材料和生产环保污泥，尤其是水资源得以循环回收利用，大大降低了对资源的浪费;并且还有助于实现工业废水的零排放，从而减轻对环境的污染，形成了现代工业生产的经典概念模式。
权利要求书
1.工业废水循环回收利用的方法，包括如下步骤：
(1)将工业废水集中储装;
(2)将步骤(1)处理后的废水电解，分离出重金属、油脂的污 染物质;
(3)将步骤(2)处理后的废水进行离心沉降，分离出污泥;
(4)将步骤(3)处理后的废水进行过滤净化，分离成净水和污 水分别排出;
(5)将步骤(4)处理后的净水导入生产用水系统，而污水导入 步骤(1)循环净化。
2.根据权利要求1所述的工业废水循环回收利用的方法，其特 征在于还包括下列步骤：
根据其酸碱性对步骤(5)处理后的净水投放适量的中和剂。
3.根据权利要求2所述的工业废水循环回收利用的方法，其特 征在于：按工业废水的酸碱性区分，按上述步骤分别采用独立的生产 线进行处理。
4.根据权利要求3所述的工业废水循环回收利用的方法，其特 征在于：经过步骤(5)处理后获得的酸碱性净水互为中和剂。
5.工业废水循环回收利用的设备，包括：按水处理流向连接的 预备桶、电解槽、沉降离心机、过滤装置、净水罐。
6.根据权利要求5所述的工业废水循环回收利用的设备，其特 征在于：沉降离心机还设有排污口，并且还设有与排污口连接的污泥 储存池。
7.根据权利要求5所述的工业废水循环回收利用的设备，其特 征在于：沉降离心机与过滤装置间设有增压泵。
8.根据权利要求5所述的工业废水循环回收利用的设备，其特 征在于：过滤装置包括级联的石英砂过滤机、活性炭过滤机和RO处 理机，还可以根据需求等级再级联高精密净水器;RO处理机具有净 水排口和污水排口，分别接至净水罐和预备桶。
9.根据权利要求8所述的工业废水循环回收利用的设备，其特 征在于：包括酸养水和碱养水两条独立的生产线，两生产线的净水罐 用可控流向的管道交叉相通。
10.根据权利要求5到9任一项所述的工业废水循环回收利用的 设备，其特征在于：预备桶和净水桶按不同的储量要求可以设为级联 的多个。
说明书
工业废水循环回收利用的方法和设备
技术领域
本发明涉及水处理技术的领域，具体是一种工业废水循环回收利 用的方法和设备。
背景技术
伴随现代工业的发展，自然环境资源亦出现了严重危机，其中对 水资源的污染和浪费尤为突出。目前造纸、染整、皮革、电镀等行业 中各项处理工序产生了大量的废水，具有较强的酸碱腐蚀性，还含有 大量的有害金属和有毒油脂，这些废水对生产设备、自然环境乃至人 员健康都有巨大的威胁。现有的净化技术方案功能单一，效果不理想， 资源不可以重生利用，造成了大量水资源的浪费。
发明内容
本发明的目的在于克服现有技术的缺陷，提供一种可以有效净化 还原工业用水实现资源循环回收利用的工业废水循环回收利用的方 法。
为了实现上述发明目的，本发明采用了如下技术方案：
工业废水循环回收利用的方法，包括如下步骤：
(1)将工业废水集中储装;
(2)将步骤(1)处理后的废水电解，分离出重金属、油脂的污 染物质;
(3)将步骤(2)处理后的废水进行离心沉降，分离出污泥;
(4)将步骤(3)处理后的废水进行过滤净化，分离成净水和污 水分别排出;
(5)将步骤(4)处理后的净水导入生产用水系统，而污水导入 步骤(1)循环净化。
作为上述技术方案的改进，还包括下列步骤：
根据其酸碱性对步骤(5)处理后的净水投放适量的中和剂。
作为上述技术方案的改进，按工业废水的酸碱性区分，按上述步 骤分别采用独立的生产线进行处理。
其中，经过步骤(5)处理后获得的酸碱性净水互为中和剂。
本发明的另一个目的在于提供一种采用了上述方法的工业废水 循环回收利用的设备，技术方案如下：

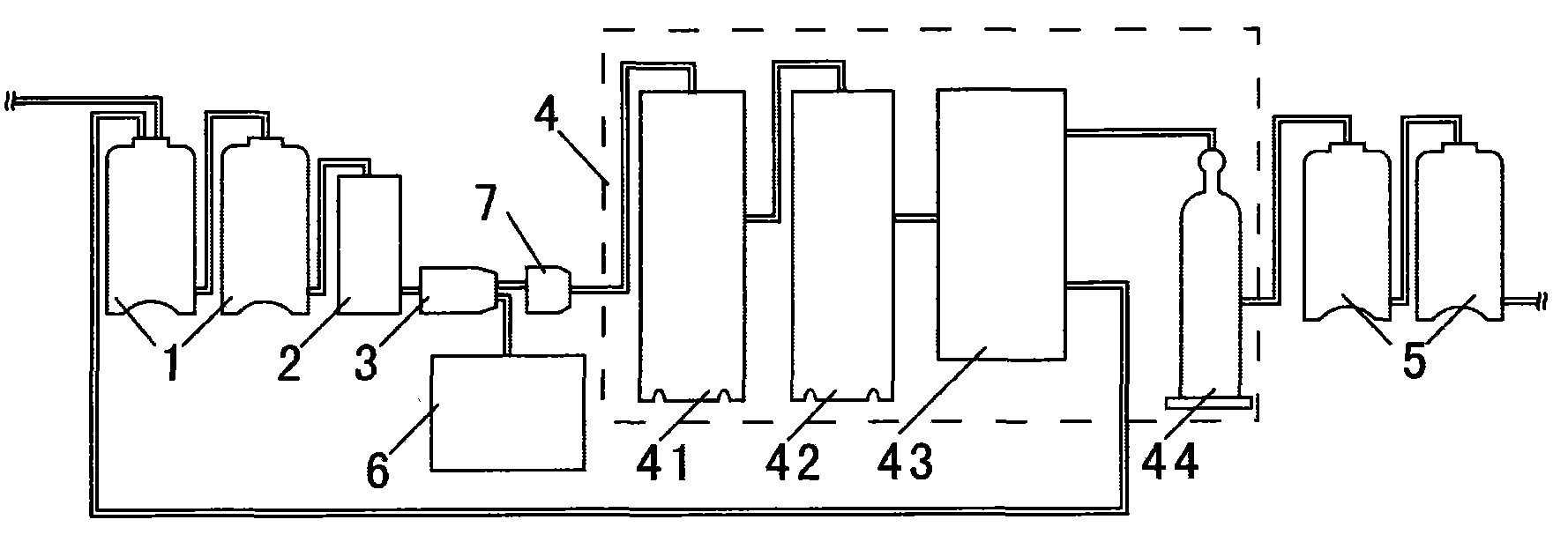

工业废水循环回收利用的设备，包括：按水处理流向连接的预备 桶1、电解槽2、沉降离心机3、过滤装置4、净水罐5。
作为上述技术方案的改进，沉降离心机还设有排污口，并且还设 有与排污口连接的污泥储存池6。污泥中已经不再含有任何重金属和 有毒油脂，可以直接用作植物培养基质或建筑材料。
作为上述技术方案的改进，沉降离心机3与过滤装置4间设有增 压泵7。
作为上述技术方案的改进，过滤装置4包括级联的石英砂过滤机 41、活性炭过滤机42和RO处理机43，还可以根据需求等级再级联 高精密净水器44;RO处理机43具有净水排口和污水排口，分别接 至净水罐5和预备桶1。
作为上述技术方案的改进，包括酸养水和碱养水两条独立的生产 线，两生产线的净水罐用可控流向的管道交叉相通。
作为上述技术方案的改进，预备桶1和净水桶5按不同的储量要 求可以设为级联的多个。
