申请日2008.11.17
公开(公告)日2009.09.02
IPC分类号C02F7/00; C02F3/12
摘要
本实用新型的名称是多喷嘴环缝引射式污水曝气装置，属于污水处理工程领域。它包括污水进口法兰、进水管、喷嘴组、喷嘴固定板、环缝吸气管、扩压管组、出水管、污水出口法兰、扩压管固定板。带压力污水在喷嘴组中加速而使环缝吸气管内形成负压，将空气通过环形布置的条缝引射进来，与高速水流混合后，经扩压管升压送往曝气池。这种多喷嘴环缝引射式污水曝气装置可使管内流动的污水中含有大量空气而形成气-水混合物，使污水在管内流动时就充分地曝了气。本实用新型传递效率高、不容易堵塞;吸气量大，提高了氧气的利用率，保证了混合液中所需要的溶解氧浓度，推流效果好，成本低。
翻译权利要求书
1、一种多喷嘴环缝引射式污水曝气装置，它包括污水进口法兰(1)、 进水管(2)、喷嘴组(3)、喷嘴固定板(4)、环缝吸气管(5)、扩压 管组(6)、出水管(7)、污水出口法兰(8)、扩压管固定板(9)，其 特征在于：污水进口法兰(1)与进水管(2)的进口端固结而喷嘴固 定板(4)同心地固结在进水管的进口端内壁上，喷嘴固定板上开有 与喷嘴组(3)的喷嘴数相同的通孔，2～32支喷嘴就构成了喷嘴组， 喷嘴组的各喷嘴分别一一插入各通孔中;环缝吸气管(5)的前端套 在进水管(2)的末端上而同一个环缝吸气管(5)的末端套在出水管 (7)的前端上，并使进水管、环缝吸气管、出水管在同一轴心线上; 出水管的进口端内同心地固结有扩压管固定板(9)，扩压管固定板上 也开有若干通孔，其开孔数及开孔位置与喷嘴固定板(4)相同，出 水管(7)的出口端固接有污水出口法兰(8);在扩压管固定板(9)， 的每一通孔上都紧密地装有一支扩压管，2～32支扩压管就构成了扩 压管组(6)。
2、如权利要求1所述的多喷嘴环缝引射式污水曝气装置的环缝吸 气管(5)，其特征在于圆型管道上离污水进口法兰(1)和污水出口 法兰(8)的10～150mm内对称地开有4～40根长条形槽道(10)，环 形布置的每一槽道都穿过圆管壁面。
说明书
多喷嘴环缝引射式污水曝气装置
技术领域：
本实用新型的名称是多喷嘴环缝引射式污水曝气装置，属于污水 处理工程领域，可广泛应用于污水处理、纯氧射流曝气、氧化消毒、 脱铁除锰、除臭、药剂添加、农业灌溉、液-液混合、气液混合等领 域。
背景技术：
鼓风曝气，是将空压机送出的压缩空气送到曝气池底的穿孔布气 管，空气以气泡的形式逸出，在废水中扩散，使氧转移到废水中;而 且气泡的强烈扩散、搅动，使废水处于剧烈混合、搅拌状态。机械曝 气，是将安装在曝气池水面上、下的叶轮高速转动，搅动水面产生水 跃来曝气。
上述两种曝气方式处理污水存在不少问题。如：曝气时间长、池 容积较大、设备及管道复杂、氧的利用率低等，总而言之，曝气效率 与耗费的性价比低。
射流曝气是继鼓风曝气和机械曝气之后的第三类曝气方法。射流 曝气器构造简单、运行可靠，尤其适合于中小型污水处理装置的曝气。 目前已有的射流曝气器尚存在一些缺点，如：吸气量不足，流量比较 小，不能广泛应用于各种污水处理领域。
发明目的：
本实用新型专利将提供一种多喷嘴环缝引射式污水曝气装置，弥 补上述现有技术中的不足。
实用新型内容：
本实用新型要解决的技术问题是提供一种多喷嘴环缝引射式污水 曝气装置。
为解决上述技术问题，本实用新型通过以下技术方案实现。

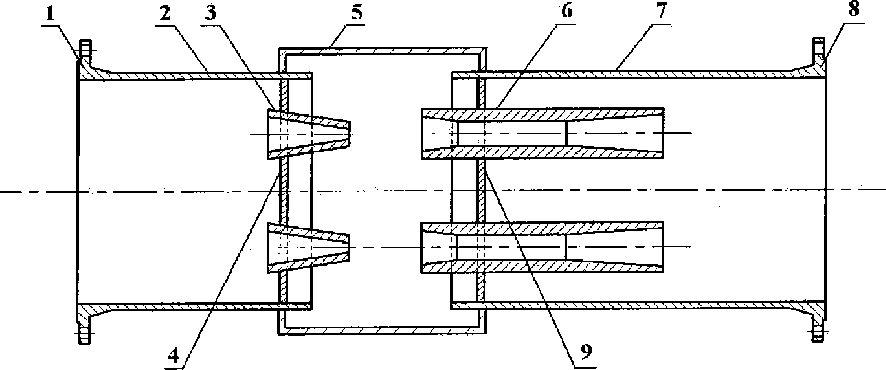

多喷嘴环缝引射式污水曝气装置包括污水进口法兰1、进水管2、 喷嘴组3、喷嘴固定板4、环缝吸气管5、扩压管组6、出水管7、污 水出口法兰8、扩压管固定板9，其特征在于：污水进口法兰1与进 水管2的进口端固结而喷嘴固定板4同心地固结在进水管的进口端内 壁上，喷嘴固定板上开有与喷嘴组3的喷嘴数相同的通孔，2～32支 喷嘴就构成了喷嘴组，喷嘴组的各喷嘴分别一一插入各通孔中;环缝 吸气管5的前端套在进水管2的末端上而同一个环缝吸气管5的末端 套在出水管7的前端上并使进水管、环缝吸气管、出水管在同一轴心 线上;出水管的进口端内同心地固结有扩压管固定板9，扩压管固定 板上也开有若干通孔，其开孔数及开孔位置与喷嘴固定板4相同，出 水管7的出口端固接有污水出口法兰8;在扩压管固定板9，的每一 通孔上都紧密地装有一支扩压管，2～32支扩压管就构成了扩压管组 6。
本实用新型的环缝吸气管5，其特征在于：圆型管道上离污水进 口法兰和污水出口法兰的10～150mm内对称地开有4～40根长条形槽 道10，每一槽道都穿过圆管壁面。
本实用新型与现有技术相比具有以下特点：
(1)曝气时间短，溶氧速度快，处理量大，运转耗费比低，占地 面积小;(2)混合搅拌作用强，推流效果好;(3)提高了污泥的沉淀 性能;(4)吸气量大，保证了混合液中所需要的溶解氧浓度，氧吸收 率、氧转移率和充氧能力较高;(5)适应性强，造价低，设备简单， 安装方便，不容易堵塞，可长期使用，维修管理方便;(6)气味和噪 音小;(7)能广泛应用于各种污水处理领域。
