申请日2007.11.28
公开(公告)日2008.10.15
IPC分类号C02F1/52; B01D21/01
摘要
本实用新型涉及提供一种环境信息控制节水灌溉系统水处理絮凝剂加注装置，包括阀门体设置阀门转轴，阀门转轴连接曲肘，曲肘连接水流挡板。装置工作时，絮凝剂加注量由阀门开度控制。水流量越大时，水冲击到水流挡板的力越大，水流挡板向上转动的角度越大。由于阀门转轴通过曲肘连接水流挡板所以阀门的开度越大，絮凝剂加注量就越大。反之亦然。于是达到了由水流量的大小控制絮凝剂加注量的目的。
权利要求书

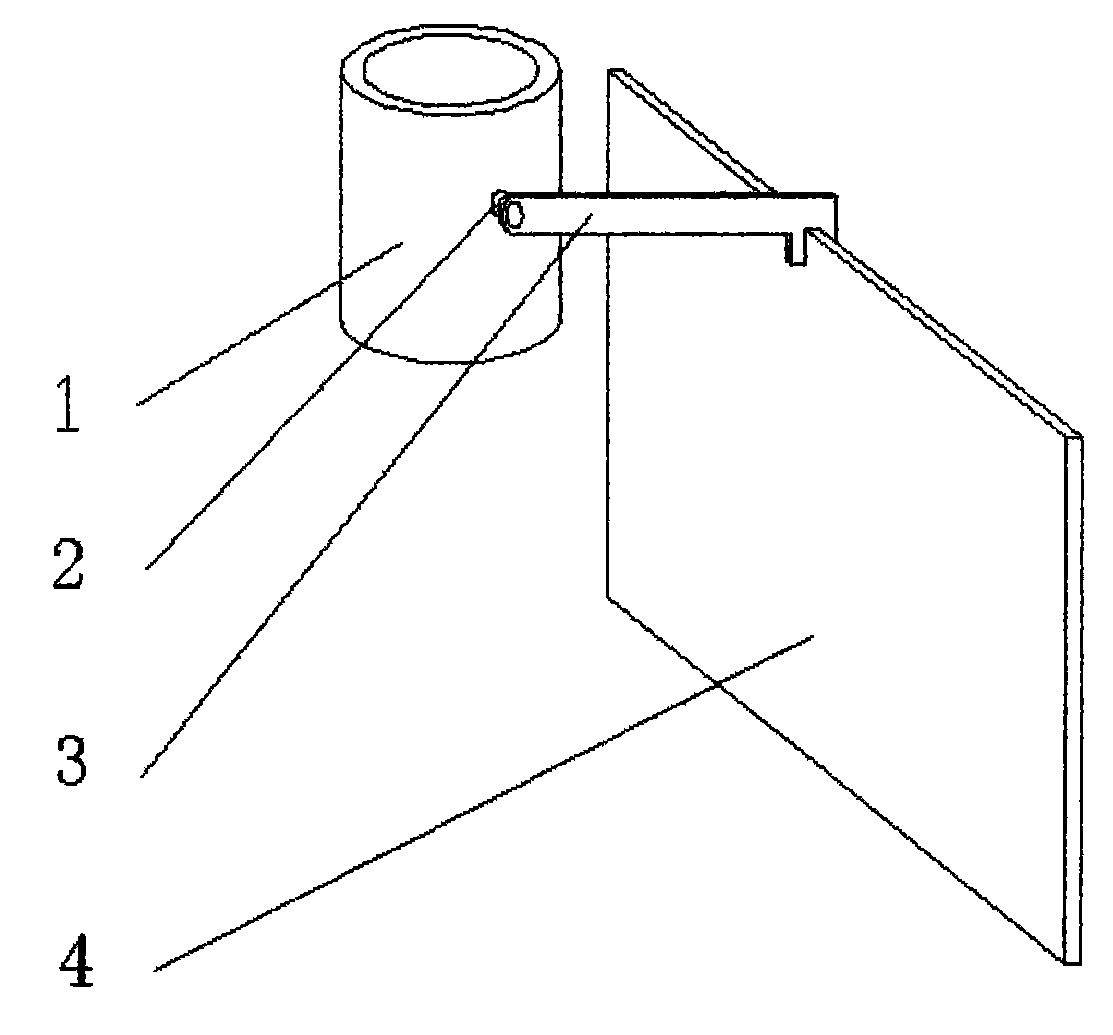

1、一种环境信息控制节水灌溉系统水处理絮凝剂加注装置，包括阀门体、阀门 转轴、曲肘、水流档板部分，其特征是：阀门体设置阀门转轴，阀门转轴连接 曲肘，曲肘连接水流档板。
说明书
环境信息控制节水灌溉系统水处理絮凝剂加注装置
技术领域
本实用新型涉及一种水处理絮凝剂加注装置，特别涉及一种环境信息控制 节水灌溉系统水处理絮凝剂加注装置。
背景技术
目前，环境信息控制节水灌溉系统的用水需要进行前处理，处理方式普遍 采用加注絮凝剂工艺。加注絮凝剂是需要根据水流量的多少按比例进行的。当 前加注絮凝剂的方式均采用PLC和变频器控制水泵装置完成的。这种装置成本 高，同时准确性不高容易出现过加注或欠加注的问题。
发明内容
本实用新型的目的在于克服上述缺点，提供一种结构简单、使用寿命长、 不用电源、无须控制系统的水处理絮凝剂加注装置。
本实用新型环境信息控制节水灌溉系统水处理絮凝剂加注装置采用的技术 方案是：阀门体设置阀门转轴，阀门转轴连接曲肘，曲肘连接水流档板。装置 工作时，絮凝剂加注量由阀门开度控制。水流量越大时，水冲击到水流档板的 力越大，水流档板向上转动的角度越大。由于阀门转轴通过曲肘连接水流档板 所以阀门的开度越大，絮凝剂加注量就越大。反之亦然。于是达到了由水流量 的大小控制絮凝剂加注量的目的。
本实用新型的有益效果是：结构简单，容易制造，使用寿命长。无须用电， 控制精确。简单、安全、可靠。
