申请日2007.11.27
公开(公告)日2008.10.15
IPC分类号C02F1/00
摘要
本实用新型涉及一种移动式水处理设备，由外至里包括集装箱壳体、保温层和木板，其特征在于还包括粘合于木板内表面的无接缝的整体式玻璃钢防腐层结构;所述玻璃钢防腐层结构包括一层以上玻璃纤维布或玻璃纤维毡，所述的玻璃纤维布或玻璃纤维毡的层间、玻璃纤维布或玻璃纤维毡与所述木板之间通过树脂及其辅料粘接和填充。本实用新型提供了一种手糊整体式玻璃钢防腐层结构，其无接缝、不脱落、整体性能好，大大地提高设备内部防护层建造的牢固性，可靠性，经济性和舒适性。
权利要求书
1、一种移动式水处理设备，由外至里包括集装箱壳体、保温层和木板 (3)，其特征在于还包括粘合于木板(3)内表面的无接缝的整体式玻璃钢防 腐层结构(4)。
2、根据权利要求1所述的移动式水处理设备，其特征在于所述的整体式 玻璃钢防腐层结构(4)包括一层以上玻璃纤维布或玻璃纤维毡(5)，所述的 玻璃纤维布或玻璃纤维毡(5)的层间、玻璃纤维布或玻璃纤维毡(5)与所述 木板(3)之间通过树脂及其辅料粘接和填充。

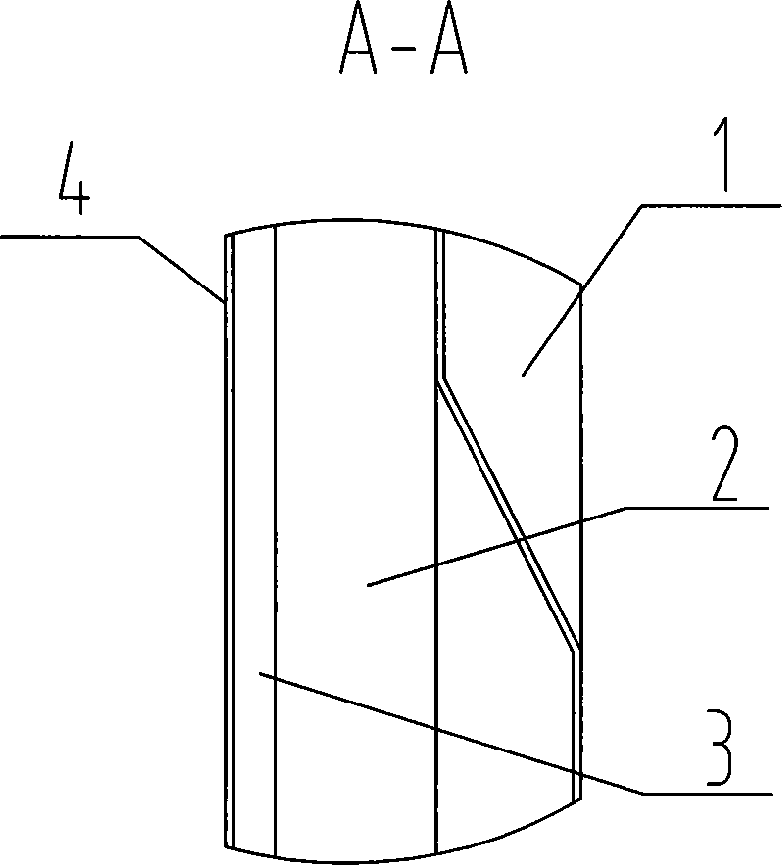

3、根据权利要求1或2所述的移动式水处理设备，其特征在于所述集装 箱壳体为集装箱波形板(1)，木板为多层板(3)，所述多层板(3)铆固在 点焊于集装箱波形板四壁及顶棚的方钢(2)上，所述保温层是填充于波形板 (1)和木板(3)之间的聚氨酯发泡。
说明书
移动式水处理设备
技术领域
本实用新型涉及水处理设备。
背景技术
季节性的或突发性的水短缺和水污染需要易于运输，并且运到现场马上能 投入运行的水处理设备。集装箱式水处理设备正是为满足这种实际需要而设 计，建造的。在该种设备中，集装箱不仅作为水处理设备的运输装置，而且作 为水处理设备安装载体和设备运行的工作间--“厂房”。集装箱式水处理设 备通常是在露天，严酷的环境条件使用，因此要求它具有耐高热，耐严寒，耐 风雨，特别是防水，防潮和耐腐蚀性能。这就对它的内部防护层的建造提出了 严格的要求。
为了增强集装箱保温隔热的效果，通常在集装箱波形板的内表面点焊方钢， 在方钢外侧固定木板作为装饰板，在装饰板和波形板中间用聚氨酯发泡处理。 装饰层采用多层板因为多层板具有平整度好、热膨胀系数小、热传导系数小、 一定的柔韧性，满足了内部装饰层的平整度、不起鼓、隔热、吊装微量变形的 要求，但是木板不耐潮、不防水，因此木板外需要增加防腐层，有的公司用万 能胶粘贴PE或PP板并兼用螺钉固定之;有的公司喷涂防腐油漆或涂料;有的 公司用玻璃胶粘贴玻璃钢板并兼用螺钉固定之。上述方法无疑都存在着不足之 处，如PE或PP板线膨胀系数通常是木板的十几倍，受热后易脱落;油漆及涂 料不耐磕碰;而用玻璃钢板做有拼缝，整体性能差。
发明内容
鉴于现有技术所存在的上述不足，本实用新型旨在提供一种手糊整体式玻 璃钢防腐层结构，其无接缝、不脱落、整体性能好，大大地提高设备内部防护 层建造的牢固性，可靠性，经济性和舒适性。
本实用新型的技术解决方案是这样实现的：
一种移动式水处理设备，由外至里包括集装箱壳体、保温层和木板，其特 征在于还包括粘合于木板内表面的无接缝的整体式玻璃钢防腐层结构。
所述的整体式玻璃钢防腐层结构包括一层以上玻璃纤维布或玻璃纤维毡， 所述的玻璃纤维布或玻璃纤维毡的层间、玻璃纤维布或玻璃纤维毡与所述木板 之间通过树脂及其辅料粘接和填充。
所述集装箱壳体为集装箱波形板，木板为多层板，所述多层板铆固在点焊 于集装箱波形板四壁及顶棚的方钢上，所述保温层是填充于波形板和多层板之 间的聚氨酯发泡。
与现有技术相比，本实用新型的技术效果是显而易见的：这种具有整体式 玻璃钢防腐层的移动式水处理设备，其防腐层与木板之间粘合力强，不脱落; 无接缝，整体性好;防腐层本身的线膨胀系数与木板接近，耐热性好;强度高， 耐撞击;造价低，易于实现，性价比高。总之，本实用新型大大提高了移动式 水处理设备内部防护层的牢固性，可靠性，经济性及舒适性。
