申请日2007.11.27
公开(公告)日2008.10.15
IPC分类号E03C1/12; G05D9/04
摘要

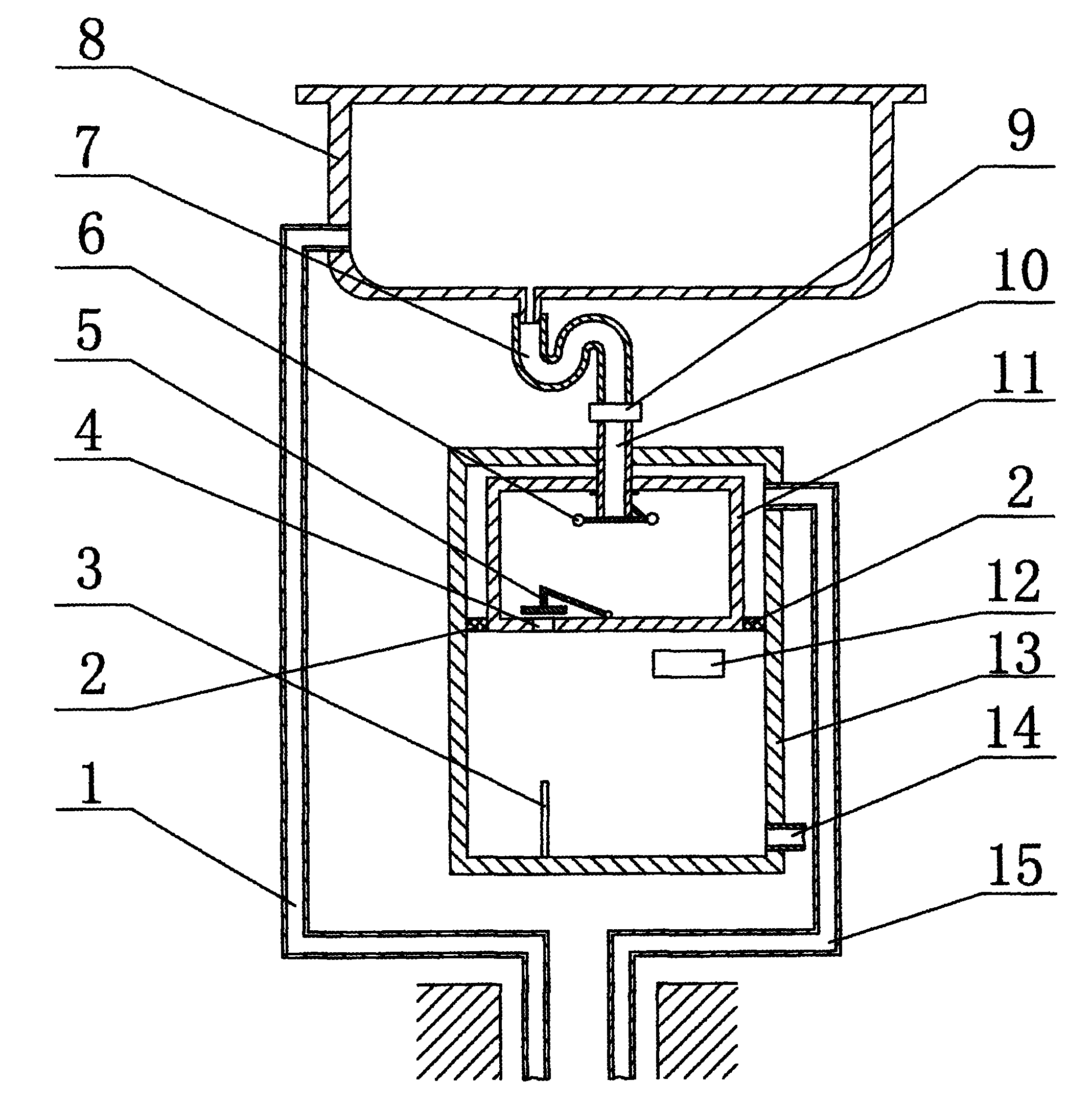

本实用新型涉及一种废水处理装置，尤其是一种废水打包自重加压回收利用装置。该装置，包括与水池(8)出水口连接的下水弯管(7)及溢流管(1)，在下水弯管(7)的下方设置有固定水箱(13)，固定水箱(13)内设有可沿固定水箱(13)内侧壁滑动的移动水箱(11)，下水弯管(7)通过接头(9)连接有伸入滑动箱体(11)内的软管(10)，在移动水箱(11)的底部设有出水口(4)，在出水口(4)上方、与出水口(4)位置相应设有固定在移动滑动箱体(11)底部的泄水阀门(5)，在固定箱体(13)的底部、与出水口(4)对应设置有顶针(3)，在固定箱体(13)的底部侧壁上开有出水管口(14)。
权利要求书
1、一种废水打包自重加压回收利用装置，包括与水池(8)出水口连 接的下水弯管(7)及溢流管(1)，其特征在于：在下水弯管(7)的下方 设置有固定水箱(13)，固定水箱(13)内设有可沿固定水箱(13)内侧壁 滑动的移动水箱(11)，下水弯管(7)通过接头(9)连接有伸入滑动箱体 (11)内的软管(10)，在移动水箱(11)的底部设有出水口(4)，在出水 口(4)上方、与出水口(4)位置相应设有固定在移动滑动箱体(11)底 部的泄水阀门(5)，在固定箱体(13)的底部、与出水口(4)对应设置有 顶针(3)，在固定箱体(13)的底部侧壁上开有出水管口(14)。
2、根据权利要求1所述的废水打包自重加压回收利用装置，其特征在 于：移动水箱(11)与固定水箱(13)之间设有滑动密封(2)。
3、根据权利要求1所述的废水打包自重加压回收利用装置，其特征在 于：在固定水箱(13)内、滑动水箱(11)下方设有浮力块(12)。
4、根据权利要求1所述的废水打包自重加压回收利用装置，其特征在 于：在固定箱体(13)的上方侧壁上设有泄气溢流管(15)。
5、根据权利要求1所述的废水打包自重加压回收利用装置，其特征在 于：在移动箱体(11)上、软管口上方设置有可使软管口封闭的浮力阀门 (6)。
6、根据权利要求1-5中的任一项权利要求所述的废水打包自重加压 回收利用装置，其特征在于：所述的溢流管(1)设置在水池(8)底部侧 壁上。
说明书
废水打包自重加压回收利用装置
技术领域
本实用新型涉及一种废水处理装置，尤其是一种废水打包自重加压回 收利用装置。
背景技术
我国人口众多，但水资源非常匮乏，人均占有淡水量更少。近几年， 由于城市规模的扩大和大量居民住宅的兴建，这一问题表现得日趋突出， 因此，节约水资源利用，成了我国迫在眉睫的重大问题。目前，越来越多 的节水设备和技术涌入到我们的生活中，如中国实用新型专利(公开号 CN2575169Y)公开了一种生活废水在利用装置，包括水箱、提升泵、溢流 管和电控装置，水箱位于洗手盆的下方，其上端与洗手盆连通，并经提升 泵与卫生间的便器储水箱连通，其目的在于将生活用废水自动排入水箱、 再流入便器储水箱内供冲便使用，当便器储水箱水满或水箱内水很少时， 传感器就会发出控制信号控制提升泵停止泵水，这样废水从提升到便器储 水箱内水的补充都自动完成。采用该结构，可有效的使废水自动回收，并 得到利用，但成本较高，且结构复杂。
实用新型内容
为解决现有技术中存在的不足，本实用新型提供了一种结构简单、制 造成本低廉且使用方便的废水打包自重加压回收利用装置。
为实现上述目的，本实用新型的废水打包自重加压回收利用装置，包 括与水池出水口连接的下水弯管及溢流管，在下水弯管的下方设置有固定 水箱，固定水箱内设有可沿固定水箱内侧壁滑动的移动水箱，下水弯管通 过接头连接有伸入滑动箱体内的软管，在移动水箱的底部设有出水口，在 出水口上方、与出水口位置相应设有固定在移动滑动箱体底部的泄水阀门， 在固定箱体的底部、与出水口对应设置有顶针，在固定箱体的底部侧壁上 开有出水管口。
作为上述方式的进一步改进，移动水箱与固定水箱之间设有滑动密封。
此外，在固定水箱内、滑动水箱下方还设有浮力块。
在固定箱体的上方侧壁上设有泄气溢流管。
作为上述方式的更进一步的改进，在移动箱体上、软管口上方设置有 可使软管口封闭的浮力阀门。
上述的溢流管设置在水池底部侧壁上。
采用上述技术方案，可使水池内的废水通过软管流入到移动箱体内， 当废水达到一定量后，水箱靠自身重力下移，并通过顶针顶开泄水阀门， 使废水流入到固定箱体内，当固定水箱内的水达到一定量后，移动水箱通 过浮力向上移动，泄水阀门关闭进行下一次储水，并通过自重，再次将移 动水箱下移，并将固定水箱内的水压入到便器储水箱内，实现废水的再次 利用，其结构简单，无需动力设备即可实现废水的回收利用，制造成本低 廉;在软管口设有浮力阀门，在废水量很大，移动水箱水贮满时，依靠移 动水箱内水的浮力将进水软管关闭，停止向移动水箱的供水;设有溢流管， 用于储水箱内水饱和时，将多余废水直接排入地漏;设置的泄气溢流管， 用于补充固定水箱内、移动水箱上部的气压，同时将渗漏到移动水箱上部 的废水排出;设置的浮力块，可减小移动水箱的移动周期，使废水注入便 器储水箱更快，使废水得到充分利用。
