申请日2007.10.16
公开(公告)日2009.04.22
IPC分类号C02F1/36; C02F1/46
摘要
本发明公开了一种高效处理有机废水的新方法。将超声氧化与电化学氧化技术组合成为污水处理新工艺，选用电化学降解性能优异，在超声作用下工作稳定的掺硼金刚石膜电极作为电化学降解处理的阳极材料。本发明设计了一种降解装置，包括污水存储池、提升泵、流量计、反应器、掺硼金刚石膜电极(阳极)、钛电极(阴极)、超声波发生器。该发明工作原理是借助超声波促进有机污染物的传质过程，同时控制污染物在掺硼金刚石膜电极上的吸附量，保持电极的活性，加快电化学氧化反应速率。与单纯电化学氧化相比，在相同时间内对苯酚、邻苯二甲酸和苯甲酸的去除率提高了79%-96%。本工艺操作简便，对有机废水的处理效果好，具有广阔的应用前景和开发潜力。
权利要求书
1.一种处理废水的超声电化学装置，包括污水存储池(1)、提升泵(2)、流量 计(3)、进水口(5)、出水口(6)、反应器(4)，安置在反应器(4)内部 的平板电极，反应器(4)中，平板电极之间安置超声波发生器(9)，特征 在于，平板电极中采用掺硼金刚石膜电极，尤其是掺硼金刚石膜电极为阳极。
2.如权利要求1所述装置，其特征在于：金刚石膜电极是采用化学气相沉积 (CVD)法制备得到的。
3.如权利要求1所述装置，其特征在于：所述平板电极，阴极(8)是钛电极 或铂电极或不锈钢电极。
4.如权利要求1所述装置，其特征在于，设有进水口(5)和出水口(6)，可 以通过管路连接污水存储池(1)、提升泵(2)、流量计(3)，实现流动循环 进样降解。
5.一种处理废水的超声电化学方法，其特征在于：以掺硼金刚石膜电极为阳极， 在平板电极之间设置超声波发生器，对污染物水体同时进行电解和超声波处 理的方法。
6.如权利要求5所述方法，其特征在于，待处理水体与电极、极间距、电流密 度的关系在于：当水样体积在200-300ml时，阳极和阴极的面积均在20-30cm2 之间，极间距在1-3cm之间，电流密度为5-60mA/cm2之间。
7.如权利要求5或6所述方法，其特征在于，进行恒电流降解，处理时间在 2-5h之间。
8.如权利要求5或6所述方法，其特征在于，反应物体积与超声频率、超声功 率的关系在于：当反应物体积在200-300ml时，超声波的频率为20-50kHz 之间，功率在20-70W之间。
9.如权利要求8所述方法，其特征在于，待处理反应物包括：典型酚类污染物、 具有毒性的PAE类污染物、氧化电位高难以电化学降解污染物，具体包括苯 酚、邻苯二甲酸、苯甲酸。
说明书
一种处理废水的超声电化学装置及方法
技术领域
本发明属于用电化学方法处理有机污染废水技术领域。
背景技术
随着社会工业化的不断发展，全球的环境问题日渐突出，尤其是大量工农 业污水和生活废水的排放使得水体遭受到有机物的严重污染;由于有机污染物 呈现出种类繁多、物质结构复杂、有毒有害性强、浓度高等一系列特点，因此 近些年来如何处理水体中的难生物降解有机污染物是环保研究中的重点和难 点。
高级氧化技术是一类目前被认为具有良好发展前景的热门研究技术，主要 包括湿式催化氧化、光催化氧化、电催化氧化、声化学氧化、臭氧氧化、超临 界水氧化等。这些技术对某些种类的有机污染物有较好的降解效果，可以达到 完全降解或转变成可以生物降解的产物采取后续处理的目的，但往往存在如下 问题：采用单一氧化技术时，降解效率较低，废水成分复杂时效果不理想等缺 陷。因此有必要发展这些高级氧化技术的联用或协同作用。
将电化学氧化与超声技术有机组合成为超声强化电化学氧化工艺是一种解 决上述问题的新型工艺，它并不是电化学氧化与超声氧化的简单叠加。利用这 种工艺降解有机污染物，除了发挥这两种技术自身的作用，还有两者相结合的 耦合作用，所以降解效果非常理想。
电极材料是电化学氧化技术的核心，选用的电极必须具有氧化能力强、可 以在超声环境下持续工作这两个特点。传统的碳电极和金属氧化物电极在超声 作用下极易损坏，工作寿命有限;而金属电极则对污染物的氧化降解能力不强。 而且这些电极表面容易污染，因此不是电化学氧化与超声技术组合的理想电极 材料。
发明内容
现有的单一电化学氧化技术存在降解效率低，电极容易失活等缺点。本发 明的目的是提供一种可以高效处理难生物降解有机废水的超声与电化学组合的 装置和方法。

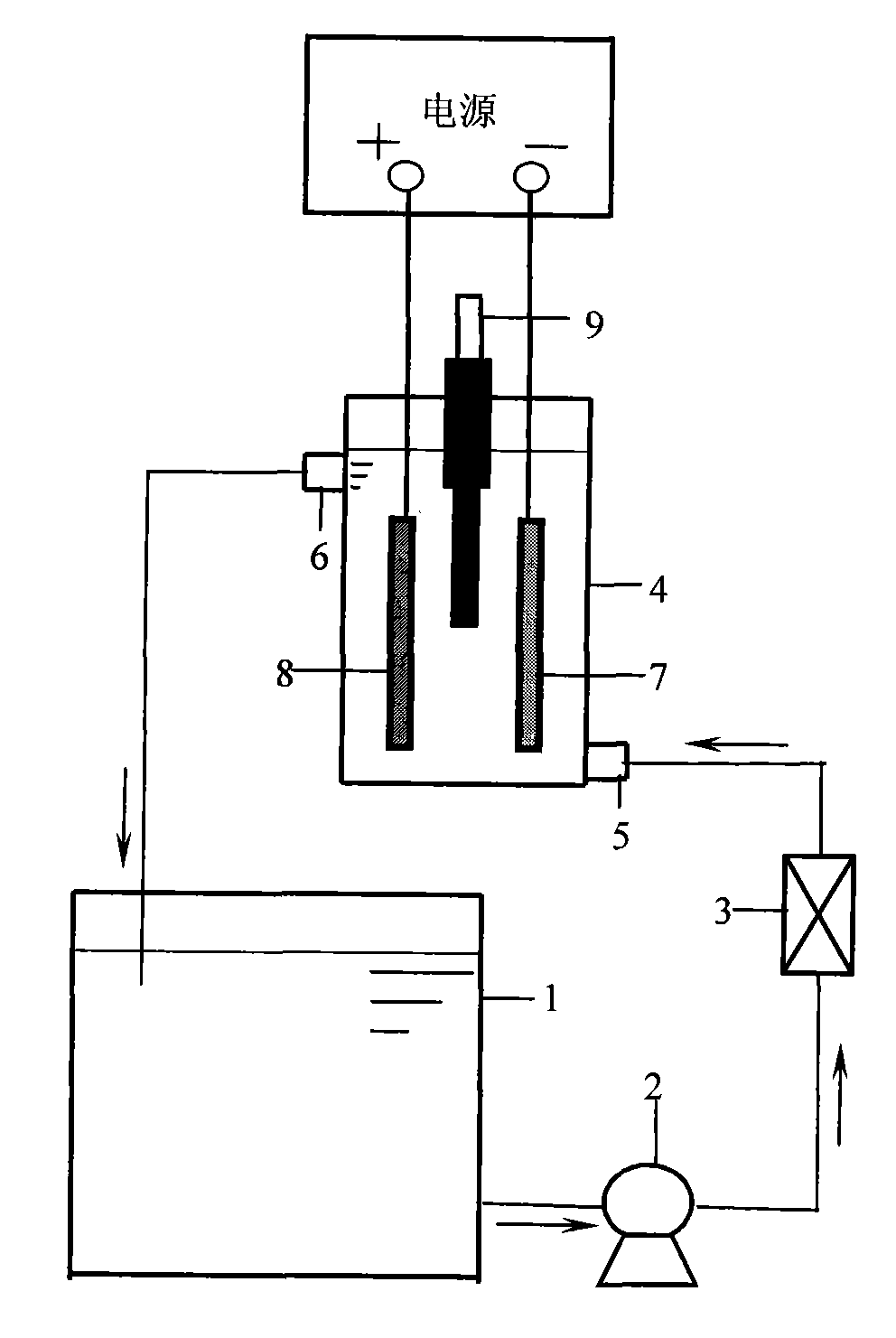

一种处理废水的超声电化学装置，包括污水存储池1、提升泵2、流量计(3)、 进水口5、出水口6、反应器4，安置在反应器4内部的平板电极，反应器4中， 平板电极之间安置超声波发生器9，其中，平板电极中采用掺硼金刚石膜电极， 尤其是掺硼金刚石膜电极为阳极。
如上所述的装置，其中金刚石膜电极是采用化学气相沉积(CVD)法在硅 基底上沉积高掺硼的金刚石薄膜。(相关文献：Einaga Y，Sato R，Olivia H，et al. Modified diamond electrodes for electrolysis and electroanalysis applications. Electrochimica Acta.，2004，Vol.49(22-23)：3989～3995.)
如上所述的装置，其中所述平板电极，阴极(8)是钛电极或铂电极或不锈 钢电极。
如上所述的装置，其中设有进水口(5)和出水口(6)，可以通过管路连接 污水存储池(1)、提升泵(2)、流量计(3)，实现流动循环进样降解。
一种处理废水的超声电化学方法，其中：以掺硼金刚石膜电极为阳极，在 平板电极之间设置超声波发生器，对污染物水体同时进行电解和超声波处理的 方法。
如上所述的方法，其中待处理水体与电极、极间距、电流密度的关系在于： 当水样体积在200-300ml时，阳极和阴极的面积均在20-30cm2之间，极间距在 1-3cm之间，电流密度为5-60mA/cm2之间。
如上所述的方法，其中进行恒电流降解，处理时间在2-5h之间。
如上所述的方法，其中反应物体积与超声频率、超声功率的关系在于：当 反应物体积在200-300ml时，超声波的频率为20-50kHz之间，功率在20-70W 之间。
如上所述的方法，其中待处理反应物包括：典型酚类污染物、具有毒性的 PAE类污染物、氧化电位高难以电化学降解污染物，具体包括苯酚、邻苯二甲 酸、苯甲酸。
本发明的具体操作步骤为首先打开提升泵使污水从存储池进入反应器，并 利用流量计控制流量;然后以掺硼金刚石膜电极为阳极，以钛电极为阴极施加 电压进行电化学降解;同时启动超声波发生器通过探头施加超声波强化电化学 降解。根据待处理水样的具体情况，可以调节浸入水体中的电极实际工作面积、 极间距、电流密度以及超声波的功率和频率。水量较大时可以采用多层电极进 行降解处理。
使用该装置对苯酚、邻苯二甲酸和苯甲酸等有机污染废水进行处理发现， 以掺硼金刚石膜电极的超声电化学新工艺的降解效果非常理想。与单独电化学 氧化相比，相同时间内的去除率分别提高了79%—96%。
与现有技术相比，本发明具有如下优点：
1.由于本发明采用了掺硼金刚石膜电极为阳极材料，这种电极具有电势窗 口宽、背景电流低、表面状态稳定、重现性好和耐腐蚀等其他电极所不具备的 优点，通过直接氧化和产生各种自由基的间接氧化可以达到普通电极难以比拟 的降解效果。
2.本发明采用了超声技术与电化学氧化的组合工艺。超声波的空化作用可 以实现水体内部的高速混合，增强电化学反应过程中电极与溶液之间的固液传 质过程，充分发挥金刚石膜电极氧化能力强的特点;同时能够去除电极表面的 聚合物保持电极活性;此外超声空化效应所导致的高温高压等极端条件会促进 自由基的产生，加快降解速率。因此超声强化电化学氧化技术具有氧化效率高、 应用范围广的特点。
3.掺硼金刚石膜电极非常稳定，不易被超声损坏，适合于在超声环境中长 期工作，是电化学氧化与超声组合新工艺的理想阳极材料。
