申请日2008.09.09
公开(公告)日2009.11.11
IPC分类号B24B31/06; B24B31/12
摘要
本实用新型公开了一种工件的光整处理设备，特别是一种小型振动污水处理光饰机。它包括振动光饰机(1)，其特征在于：所述的振动光饰机(1)的液体排口与污水处理机(4)的液体入口通过泵和管路相接，污水处理机(4)的液体排口与振动光饰机(1)的液体入口通过泵和管路相接。具有环保节水的优点。
权利要求书
1、一种小型振动污水处理光饰机，它包括振动光饰机(1)，其特征在于： 所述的振动光饰机(1)的液体排口与污水处理机(4)的液体入口通过泵和管 路相接，污水处理机(4)的液体排口与振动光饰机(1)的液体入口通过泵和 管路相接。
说明书
小型振动污水处理光饰机
技术领域
本实用新型涉及一种工件的光整处理设备，特别是一种小型振动污水处理 光饰机。
背景技术
现有的振动光饰机有一个与振动装置相接的工作容器，工作容器上设有液 体入口和液体排口，工作时，能过液体入口向工作容器内注入水，并将工件、 磨料置于工作容器内，经过振动达到对工件光整的目的。工作后，通过磁力分 选机将工件分离，同时对废水进行排放。这种振动光饰机对环境造成污染，不 利于环境保护，也消耗了大量的水资源。
发明内容
本实用新型的目的是提供一种既环保又节水的小型振动污水处理光饰机， 克服现有技术的不足。

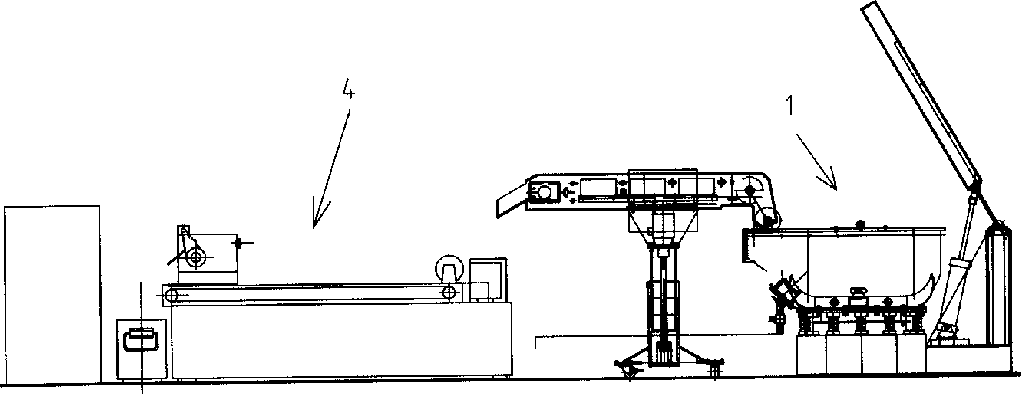

本实用新型的小型振动污水处理光饰机，它包括振动光饰机1，其特征在于： 所述的振动光饰机1的液体排口与污水处理机4的液体入口通过泵和管路相接， 污水处理机4的液体排口与振动光饰机1的液体入口通过泵和管路相接。
本实用新型的小型振动污水处理光饰机，由于在振动光饰机1的液体排口 与污水处理机4的液体入口通过泵和管路相接，污水处理机4的液体排口与振 动光饰机1的液体入口通过泵和管路相接，每完成一个工作循环后，可将污水 排入污水处理机内进行处理，然后再排回振动光饰机工作容器内重复利用，没 有污水的排放，保护了环境，同时也节省了水资源。
