申请日2008.09.09
公开(公告)日2009.06.03
IPC分类号E03D11/11; E03D1/26; E03C1/14
摘要
废水利用坐便器，涉及卫生洁具技术领域，包括有进水管、进水口、水箱、水箱盖、放水按钮、放水阀、放水口、坐便池组成。其中，进水口设在水箱的一侧，距水箱盖的距离为2cm，进水口可以选择设置在水箱的左边或右边，安装时可根据水管的具体位置进行选择，进水口外接进水管，进水管可以接洗面盆或废水储备箱等生活废水源，本实用新型的水箱可以比普通坐便器的稍大，水箱盖设在水箱上，放水按钮设在水箱盖的中央，放水阀设在水箱底部的放水口上，放水按钮通过细线与放水阀相连，坐便池与普通坐便器的相同。本实用新型结构合理，操作简单，节约水源，具有广阔的市场前景。
权利要求书

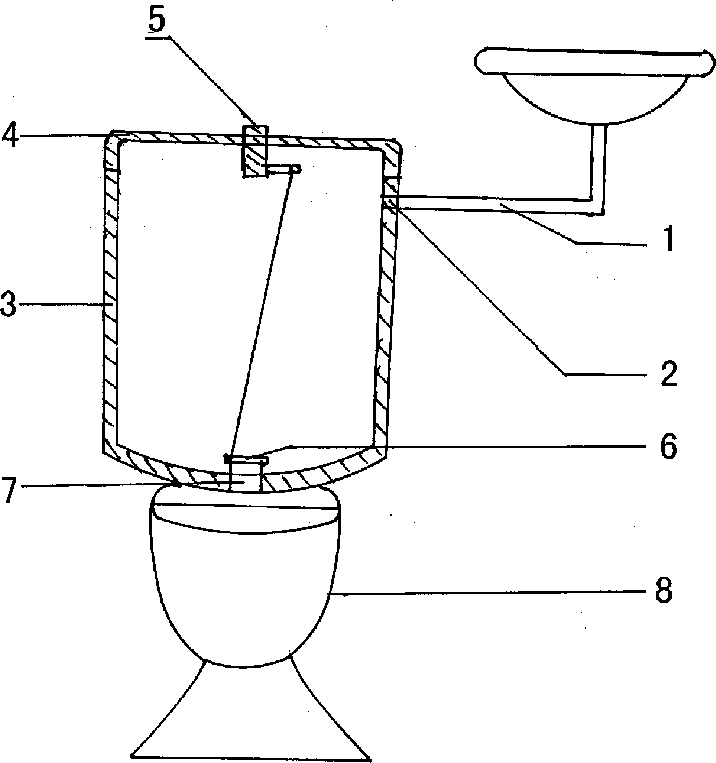

1、废水利用坐便器，包括有进水管(1)、进水口(2)、水箱(3)、水箱 盖(4)、放水按钮(5)、放水阀(6)、放水口(7)、坐便池(8)组成，其特征 在于：进水口(2)设在水箱(3)的一侧，距水箱盖(4)的距离为2cm， 进水口(2)可以选择设置在水箱(3)的左边或右边，进水口(2)外接进 水管(1)，进水管(1)接洗面盆或废水储备箱等生活废水源，水箱盖(4) 设在水箱(3)上，放水按钮(5)设在水箱盖(4)的中央，放水阀(6) 设在水箱(3)底部的放水口(7)上，放水按钮(5)通过细线与放水阀(6) 相连。
说明书
废水利用坐便器
技术领域
本实用新型涉及卫生清洁器具，尤其是一种废水利用坐便器。
背景技术
随着水资源的日益短缺，节约用水已成为摆在我们面前的一个重 要问题。目前，卫生间使用的坐便器，都是直接使用自来水进行冲 洗，每个家庭每天都要消耗大量的自来水冲洗坐便器，同时每天又有 大量的洗脸、洗衣服等生活废水白白排放掉，为了有效利用生活废水， 有的采用将废水收集到储水箱中，然后用水泵抽入坐便器的水箱，以 备冲厕之用，但成本太高，操作也不方便。
发明内容
本实用新型的目的是提供一种结构简单、操作方便、节能节水的 废水利用坐便器。
本实用新型的技术方案是：废水利用坐便器，包括有进水管、进 水口、水箱、水箱盖、放水按钮、放水阀、放水口、坐便池组成。其 中，进水口设在水箱的一侧，距水箱盖距离为2cm，进水口可以选 择设置在水箱的左边或右边，安装时可根据水管的具体位置进行选 择，进水口外接进水管，进水管可以接洗面盆或废水储备箱等生活废 水源，本实用新型水箱可以比普通坐便器的稍大，水箱盖设在水箱上， 放水按钮设在水箱盖中央，放水阀设在水箱底部的放水口上，放水按 钮通过细线与放水阀相连，坐便具与普通坐便具相同。本实用新型使 用时，洗面盆里的洗漱用水或生活废水储备箱里的水通过进水管从进 水口流入水箱备用，冲洗坐便池时，只要按下放水按钮，放水阀被打 开，水箱里的生活废水便会从放水口流入坐便池，将坐便池冲洗干净。 水箱中的水储存满后，洗手时流进水箱里的水可以自动溢入坐便池， 从而达到随时冲洗的效果。
本实用新型结构合理，操作简单，节约水源，具有广阔的市场前 景。
