申请日2009.04.01
公开(公告)日2010.01.13
IPC分类号C02F1/72; C02F1/76; B01J32/00; C25B1/04; B01J21/06; C02F1/32
摘要
本实用新型的一种连续型光催化氧化处理废水的装置，包括，一箱体，具有一进水管及一出水管;多个石英护管，布设于该箱体内部，该石英护管内装设有紫外灯;多个隔板，设于该箱体内部;催化剂载体，固定在该隔板与该箱体内壁上，该催化剂载体上固结有催化剂。本实用新型能够高效利用纳米光催化剂和光能处理废水。
权利要求书
1、一种连续型光催化氧化处理废水的装置，其特征在于，包括，
箱体，具有一进水管及一出水管;
石英护管，布设于该箱体内部，该石英护管内装设有紫外灯;
隔板，设于该箱体内部，在该箱体内形成至少一个流道;
催化剂载体，固定在该箱体内壁与该隔板上，该催化剂载体上固结有催化剂。
2、如权利要求1所述的连续型光催化氧化处理废水的装置，其特征在于，该 箱体下部还设有正负电极对，与外部的直流电源相连。
3、如权利要求1所述的连续型光催化氧化处理废水的装置，其特征在于，该 箱体内还设有一液位控制装置，该液位控制装置与该进水管上设置的阀门相连接， 根据该箱体内液面高低，控制该阀门的关闭与开启。
4、如权利要求1所述的连续型光催化氧化处理废水的装置，其特征在于，该 隔板的长度小于箱体的长度，相邻两块隔板中一块与箱体一侧相连，另一块与箱 体另一侧相连，在该箱体内形成“之”字形流道。
5、如权利要求1所述的连续型光催化氧化处理废水的装置，其特征在于，该 进水管位于该箱体的下部，该出水管位于该箱体的上部，该进水管与该出水管呈 对角线布置。
6、如权利要求1所述的连续型光催化氧化处理废水的装置，其特征在于，该 进水管上设有用来加入氧化剂的加药机。
7、如权利要求1所述的连续型光催化氧化处理废水的装置，其特征在于，该 箱体由金属材料制成，上方开口。
8、如权利要求1所述的连续型光催化氧化处理废水的装置，其特征在于，该 催化剂载体材料为玻璃纤维布或陶瓷。
9、如权利要求1所述的连续型光催化氧化处理废水的装置，其特征在于，该 催化剂为纳米二氧化钛。
10、如权利要求1或7所述的连续型光催化氧化处理废水的装置，其特征在 于，该箱体内作搪瓷或喷涂聚四氟乙烯作为防腐处理。
说明书
连续型光催化氧化处理废水的装置
技术领域
本实用新型涉及一种废水处理装置，特别是一种连续型光催化氧化处理废水 的装置。
背景技术
经济的发展带来的一个负面影响是日益严重的环境污染问题，在大多数情况 下，采用传统的生化方法可以处理受到污染的水质，但对于一些难降解的废水或 者环保排放要求高的地方，传统生化方法就难以达到要求。
自从1972年日本Fijishima和Honda报道了用二氧化钛(TiO2)作为光催化 剂分解水制备氢气以来，各种半导体光催化材料成为科学家们竞相研究的对象。 1977年Bard用TiO2作为光催化剂氧化CN-和OCN-，开创了用光催化剂处理污水的 先河。光化学催化方法处理废水，能够使废水中的污染物彻底分解，达到去除水 中化学耗氧量(Chemical Oxygen Demand;COD)的目的，同时也可去除臭味和脱 色。用光化学催化氧化方法处理的废水COD值可降50mg/l以下，达到国家一级排 放标准，再经深度处理可以达到回用的目的。光化学催化氧化法处理废水还具有 操作简便、管理和维护简单的特点。
但是在纳米光催化技术处理废水中，纳米光催化剂和光能利用率低，导致光 催化技术在废水处理中难以实现工业化。由于工业废水 的色度一般比较大，紫外 线在废水中穿透性较差，在传统的设备中，导致紫外线没法充分利用。
而且，目前的治理手段多采用将纳米粉体直接分散到废水中的方法，利用粉 体颗粒的光催化作用使废水中的有害成分分解成为无害物质。处理结束后，其中 的光催化纳米材料的回收多采用膜过滤的方法。膜的使用进一步增加了废水处理 的成本，且某些遗留无法回收的纳米材料容易给水质造成新的污染。而且纳米材 料直接分散到废水中，颗粒间还容易发生团聚现象，使纳米材料的功效无法充分 发挥。
发明内容
本实用新型所要解决的技术问题在于，提供一种连续型光催化氧化处理废水 的装置，以提高催化剂和光能的利用效率。

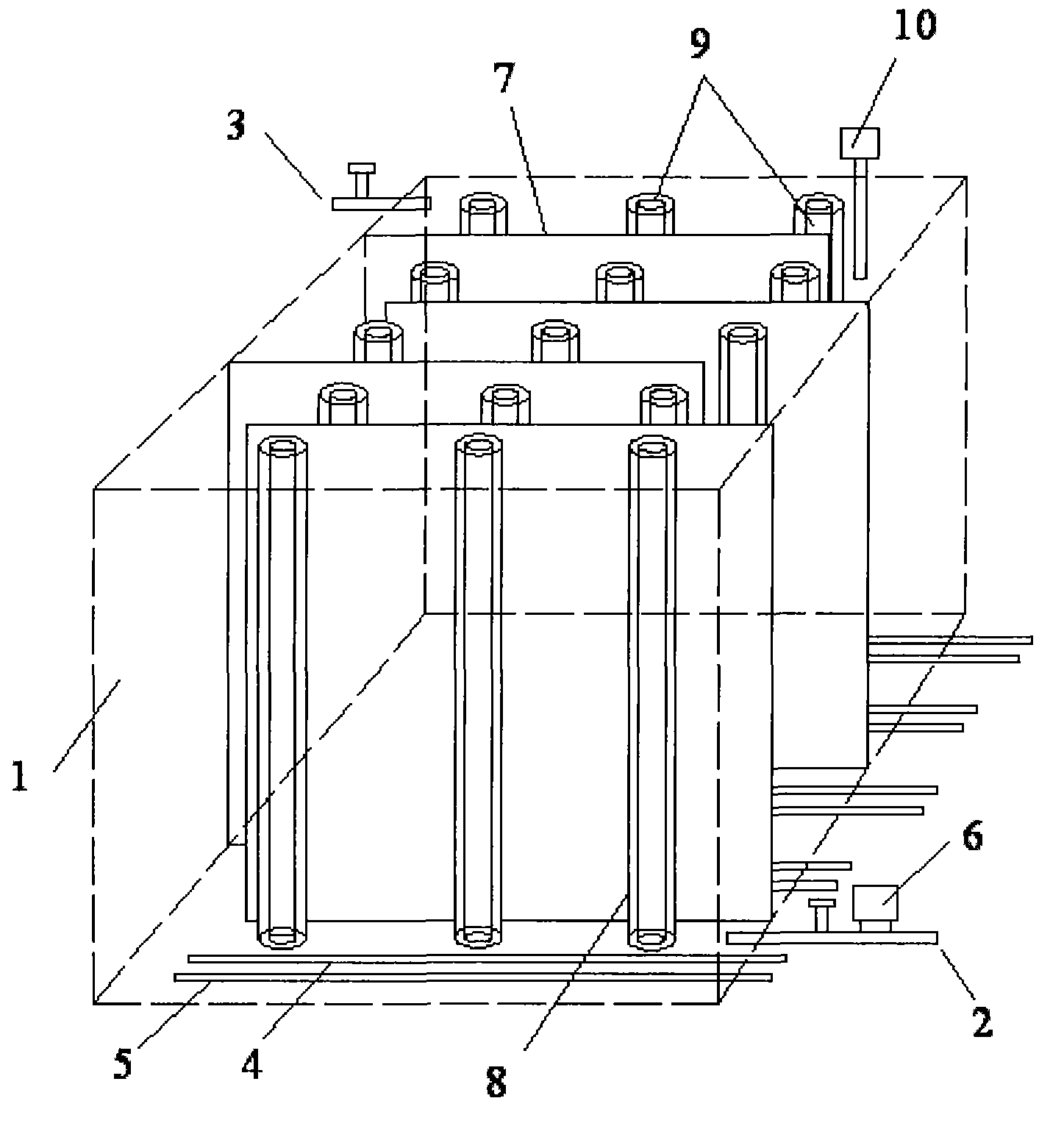

本实用新型的一种连续型光催化氧化处理废水的装置，包括，箱体，具有一 进水管及一出水管;石英护管，布设于该箱体内部，该石英护管内装设有紫外灯; 隔板，设于该箱体内部，在该箱体内形成至少一个流道;催化剂载体，固定在该 隔板与该箱体内壁上，该催化剂载体上固结有催化剂。
该箱体下部还设有正负电极对，与外部的直流电源相连。
该箱体内还设有一液位控制装置，该液位控制装置与该进水管上设置的阀门 相连接，根据该箱体内液面高低，控制该阀门的关闭与开启。
该进水管位于该箱体的下部，该出水管位于该箱体的上部，该进水管与该出 水管呈对角线布置。
该进水管上设有用来加入氧化剂的加药机。
该箱体由金属材料制成，上方开口。
该催化剂载体材料为玻璃纤维布或陶瓷。
该催化剂为纳米二氧化钛。
该箱体内作搪瓷或喷涂聚四氟乙烯作为防腐处理。
本实用新型的上述技术方案，反应后生成产物为水和二氧化碳，不会产生二 次污染。且由于在箱体内部设置多个紫外灯管和催化剂载体，提高了催化剂和光 能的利用效率，达到了有益的技术效果。
