申请日2008.09.18
公开(公告)日2009.07.29
IPC分类号C02F9/02; C02F1/44
摘要
本实用新型公开一种制药废水膜处理回用装置，属于制药废水处理类制造技术领域。本实用新型包括输料泵、多介质过滤器、保安过滤器、高压泵和膜管，其中所述的多介质过滤器为至少两个，成一字形排列，多介质过滤器的一端设有输料泵，该输料泵通过一输送管与各个多介质过滤器相连通，多介质过滤器的另一端安装两个保安过滤器，保安过滤器入口分别接在输送管上，两个保安过滤器出口并接后通过一高压泵与膜管相连通。使用时，制药废水由输料泵输送，依次经过多介质过滤器、保安过滤器和高压泵，进入膜管内，由膜管内的膜芯进行分离，膜产水返回生产线使用。本实用新型具有占地面积小，操作简单灵活，产水水质好等优点。
权利要求书
1、一种制药废水膜处理回用装置，包括输料泵、多介质过滤器、保安过滤 器、高压泵和膜管，其特征在于：所述的多介质过滤器为至少两个，成一字形 排列，多介质过滤器的一端设有输料泵，该输料泵通过一输送管与各个多介质 过滤器相连通，多介质过滤器的另一端安装两个保安过滤器，保安过滤器入口 分别接在输送管上，两个保安过滤器出口并接后通过一高压泵与膜管相连通。
2、根据权利要求1所述的制药废水膜处理回用装置，其特征在于：所述的 膜管是由若干根单管组合为一体固定在框架内，每根单管内串连有纳滤或反渗 透膜元件。
3、根据权利要求1所述的制药废水膜处理回用装置，其特征在于：所述保 安过滤器内装有滤芯或滤袋，过滤精度为25微米或5微米。
4、根据权利要求1所述的制药废水膜处理回用装置，其特征在于：所述的 多介质过滤器为四个，每个过滤器内填各种粒径的无烟煤、石英砂和卵石。
说明书
制药废水膜处理回用装置
技术领域
本实用新型公开一种制药废水膜处理回用装置，属于制药废水处理类制造 技术领域。
背景技术
医药行业是国民经济的重要组成部分，对我国经济总量增长做出了重要贡 献，但同时也造成了比较严重的环境污染。医药工业废水主要包括四种：合成 药物生产废水，抗菌素生产发酵废水，中成药生产废水和各种制剂生产过程的 洗涤水和冲洗废水。在制药生产过程中废水品种多，生产规模差别大，单位产 品排放污水量大，大多是高浓度有机废水，成分复杂，可生化性较差，很难直 接生化处理后达标排放污染物浓度高，含有大量有毒有害物质，属于难治理之 列。据悉，国家环保总局为加强对制药企业的环境管理，降低排污强度，正在 着手制订制药工业污染物新的排放标准。制药废水的颜色深，造成严重水环境 污染，在水资源日益紧缺和水环境日益恶化的今天，提高水的利用率成为各制 药企业急需解决的问题。
制药废水的水质特点使得多数制药废水单独采用生化法处理根本无法达 标，所以在生化处理前必须进行必要的预处理。根据实际情况采用某种物化或 化学法作为预处理工序，以降低水中的SS、盐度及部分COD，减少废水中的生 物抑制性物质，并提高废水的可降解性，以利于废水的后续生化处理。膜设备 分离方法处理制药废水是常用的方法之一，但目前所用的设备结构安装复杂并 且运行起来需要花费大量的成本。
故，本发明才有提出本实用新型的必要。
发明内容
针对现有制药废水技术的不足，本实用新型提供了一种结构合理、占地面 积小、操作方便的制药废水膜处理回用装置，该装置产生的过滤水质达到国家 要求的标准。
本实用新型是通过以下技术方案实现的：

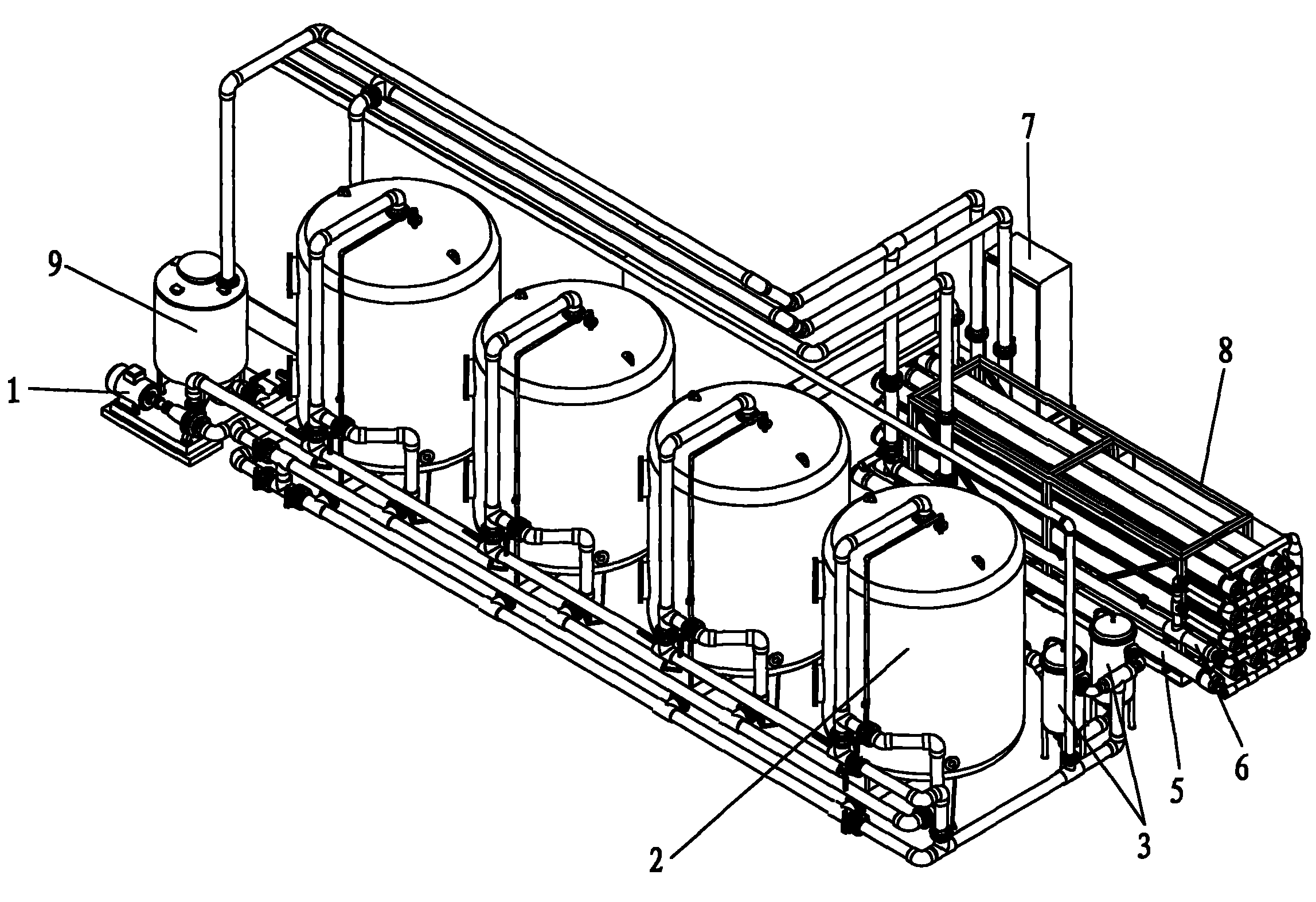

本实用新型包括输料泵、多介质过滤器、保安过滤器、高压泵和膜管，其 中所述的多介质过滤器为至少两个，成一字形排列，多介质过滤器的一端设有 输料泵，该输料泵通过一输送管与各个多介质过滤器相连通，多介质过滤器的 另一端安装两个保安过滤器，保安过滤器入口分别接在输送管上，两个保安过 滤器出口并接后通过一高压泵与膜管相连通。
所述的膜管是由若干根单管组合为一体固定在框架内，每根单管内串连有 纳滤或反渗透膜元件。
所述保安过滤器内装有滤芯或滤袋，过滤精度为25微米或5微米。
所述的多介质过滤器为四个，每个过滤器内填各种粒径的无烟煤、石英砂 和卵石。
采用上述技术方案的制药废水膜处理回用装置，集成化和自动化程度高， 占地面积小，操作简单灵活，产水水质好，可直接回用于生产。
