申请日2008.09.19
公开(公告)日2009.07.22
IPC分类号C02F1/40; C02F1/52; C02F1/38
摘要
本实用新型涉及含油污水处理装置，是一种含油污水立式反应罐，其包括罐体和第一级旋流反应中心桶，在罐体内的上部固定安装有第一级旋流反应中心桶，在第一级旋流反应中心桶的底部固定有第二级旋流反应中心桶，第二级旋流反应中心桶的进水口与第一级旋流反应中心桶的出水口相连通，在第二级旋流反应中心桶的底部固定有第三级旋流反应中心桶，第三级旋流反应中心桶的进水口与第二级旋流反应中心桶的出水口相连通，第三级旋流反应中心桶的出水口与罐体的内腔相连通。本实用新型结构合理而紧凑，能快速有效的净化污水、清除污泥并收集油珠，因而极大的提高了处理了含油污水的工作效率和工作质量。
权利要求书
1、一种含油污水立式反应罐，其特征在于包括罐体和第一级旋流 反应中心桶，在罐体内的上部固定安装有第一级旋流反应中心桶，在第一级旋流反应中心桶 的底部固定有第二级旋流反应中心桶，第二级旋流反应中心桶的进水口与第一级旋流反应中 心桶的出水口相连通，在第二级旋流反应中心桶的底部固定有第三级旋流反应中心桶，第三 级旋流反应中心桶的进水口与第二级旋流反应中心桶的出水口相连通，第三级旋流反应中心 桶的出水口与罐体的内腔相连通;在罐体的底部有排泥管，在罐体的上端固定安装有切向进 水管，切向进水管的出水口与第一级旋流反应中心桶的内腔相连通，在切向进水管上安装有 与切向进水管相连通的第一净水剂管，在罐体上固定安装有第二净水剂管和有机高分子絮凝 剂管，第二净水剂管的内端与第二级旋流反应中心桶的内腔相连通，有机高分子絮凝剂管的 内端与第三级旋流反应中心桶的内腔相连通;在罐体的上部固定安装有集水管，在集水管上 有不少于一个的进水口，在罐体上固定安装有出水管，出水管的进水口与集水管的出水口相 连通，在集水管上方的罐体内固定安装有集油管，在集油管上有不少于一个的进油口，在罐 体上固定安装有出油管，出油管的进油口与集油管的出油口相连通。
2、根据权利要求1所述的含油污水立式反应罐，其特征在于集水 管采用环形集水管，环形集水管固定安装在第一级旋流反应中心桶外侧的罐体内。
3、根据权利要求1或2所述的含油污水立式反应罐，其特征在于集 油管采用环形集油管。
4、根据权利要求1或2所述的含油污水立式反应罐，其特征在于罐 体的上端有排气口。
5、根据权利要求3所述的含油污水立式反应罐，其特征在于罐体 的上端有排气口。
6、根据权利要求4所述的含油污水立式反应罐，其特征在于第一 级旋流反应中心桶的顶部有出油气口。
7、根据权利要求5所述的含油污水立式反应罐，其特征在于第一 级旋流反应中心桶的顶部有出油气口。
说明书
含油污水立式反应罐
一、技术领域
本实用新型涉及含油污水处理装置，是一种含油污水立式反应罐。
二、背景技术
国内目前对于油田含油污水的处理使用最多的处理工艺是化学混凝沉降工艺，占80%以 上。用化学混凝沉降的方法处理含油污水时，需要投加大量的净水药剂，从而形成大量的絮 体，絮体沉降后成为污泥，直接被沉降后排出罐外，净水药剂的性能没有完全利用，并且形 成的絮体松散，污泥沉降性能差，不利于后续污泥的脱水处理，因此工作效率低，工作质量 差、成本高。
三、发明内容
本实用新型提供了一种含油污水立式反应罐，克服了上述现有技术之不足，其能有效解 决含油污水处理效率低的问题。

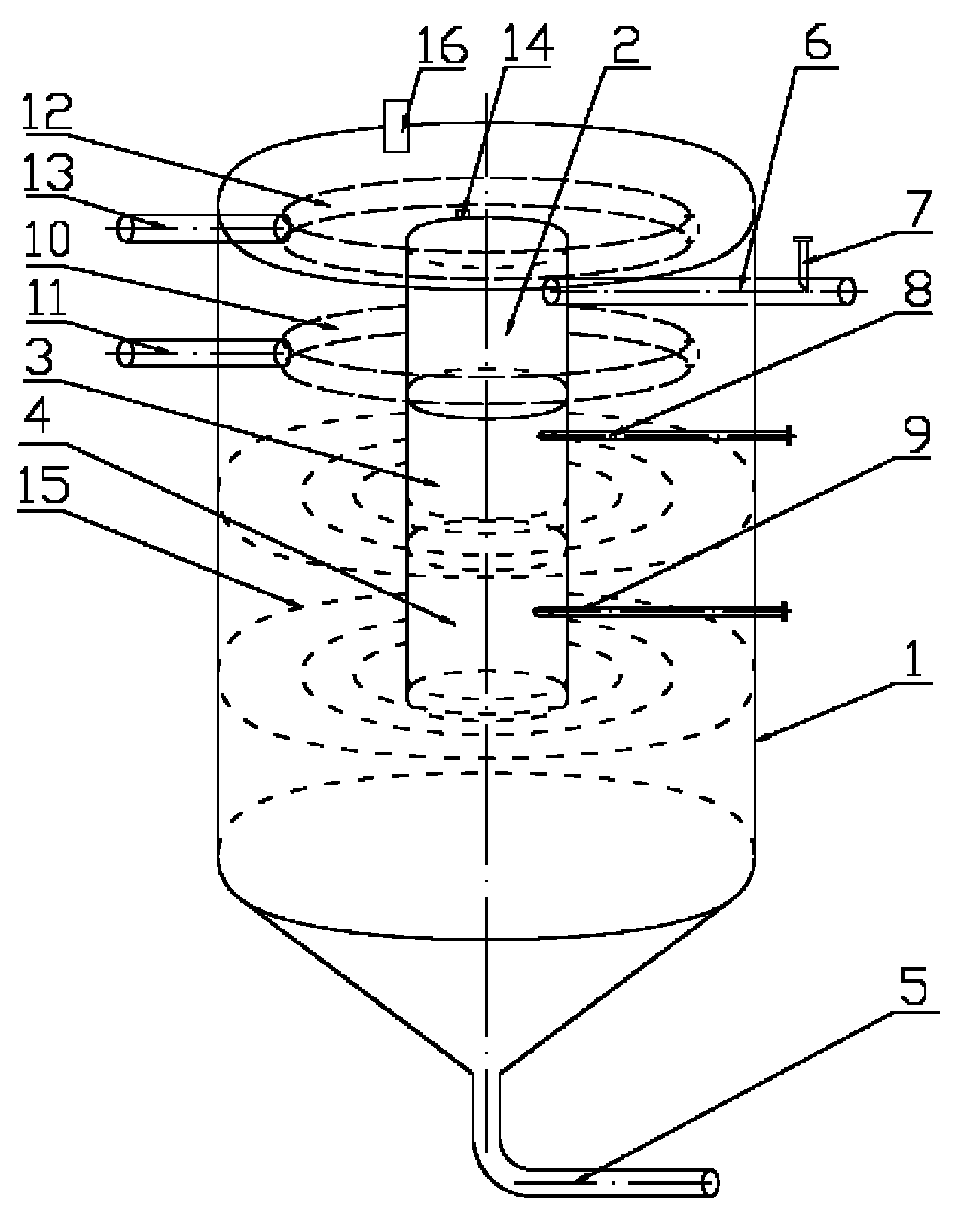

本实用新型的技术方案是通过以下措施来实现的：一种含油污水立式反应罐，包括罐体 和第一级旋流反应中心桶，在罐体内的上部固定安装有第一级旋流反应中心桶，在第一级旋 流反应中心桶的底部固定有第二级旋流反应中心桶，第二级旋流反应中心桶的进水口与第一 级旋流反应中心桶的出水口相连通，在第二级旋流反应中心桶的底部固定有第三级旋流反应 中心桶，第三级旋流反应中心桶的进水口与第二级旋流反应中心桶的出水口相连通，第三级 旋流反应中心桶的出水口与罐体的内腔相连通;在罐体的底部有排泥管，在罐体的上端固定 安装有切向进水管，切向进水管的出水口与第一级旋流反应中心桶的内腔相连通，在切向进 水管上安装有与切向进水管相连通的第一净水剂管，在罐体上固定安装有第二净水剂管和有 机高分子絮凝剂管，第二净水剂管的内端与第二级旋流反应中心桶的内腔相连通，有机高分 子絮凝剂管的内端与第三级旋流反应中心桶的内腔相连通;在罐体的上部固定安装有集水 管，在集水管上有不少于一个的进水口，在罐体上固定安装有出水管，出水管的进水口与集 水管的出水口相连通，在集水管上方的罐体内固定安装有集油管，在集油管上有不少于一个 的进油口，在罐体上固定安装有出油管，出油管的进油口与集油管的出油口相连通。。
下面是对上述实用新型技术方案的进一步优化或/和改进：
上述集水管可采用环形集水管，环形集水管固定安装在第一级旋流反应中心桶外侧的罐 体内。
上述集油管可采用环形集油管。
上述罐体的上端可有排气口。
上述第一级旋流反应中心桶的顶部可有出油气口。
本实用新型结构合理而紧凑，能快速有效的净化污水、清除污泥并收集油珠，因而极大 的提高了处理了含油污水的工作效率和工作质量。
