申请日2009.02.06
公开(公告)日2010.12.08
IPC分类号B09B1/00
摘要
一种垃圾填埋场抽气井与渗滤液原位回灌复合系统，其特征是它主要由抽气竖井、抽气管、柱状砾石或鹅卵石回填层、柱状粘土回填层、无纺布层、井内排水管、渗滤液回灌层、回灌管和防直接回灌粘土层组成。本发明通过设置在抽气井内的排水泵将渗滤液抽出并就地进行回灌，不仅能避免了在填埋场表面上铺设大量的渗滤液回灌管道，而且有利于垃圾填埋场的降解，增加填埋气的产量，提高填埋场的填埋气利用量，并有效减少了渗滤液的外排量。本发明具有结构简单，施工方便，回渗效果好，维护费用低的优点。
权利要求书

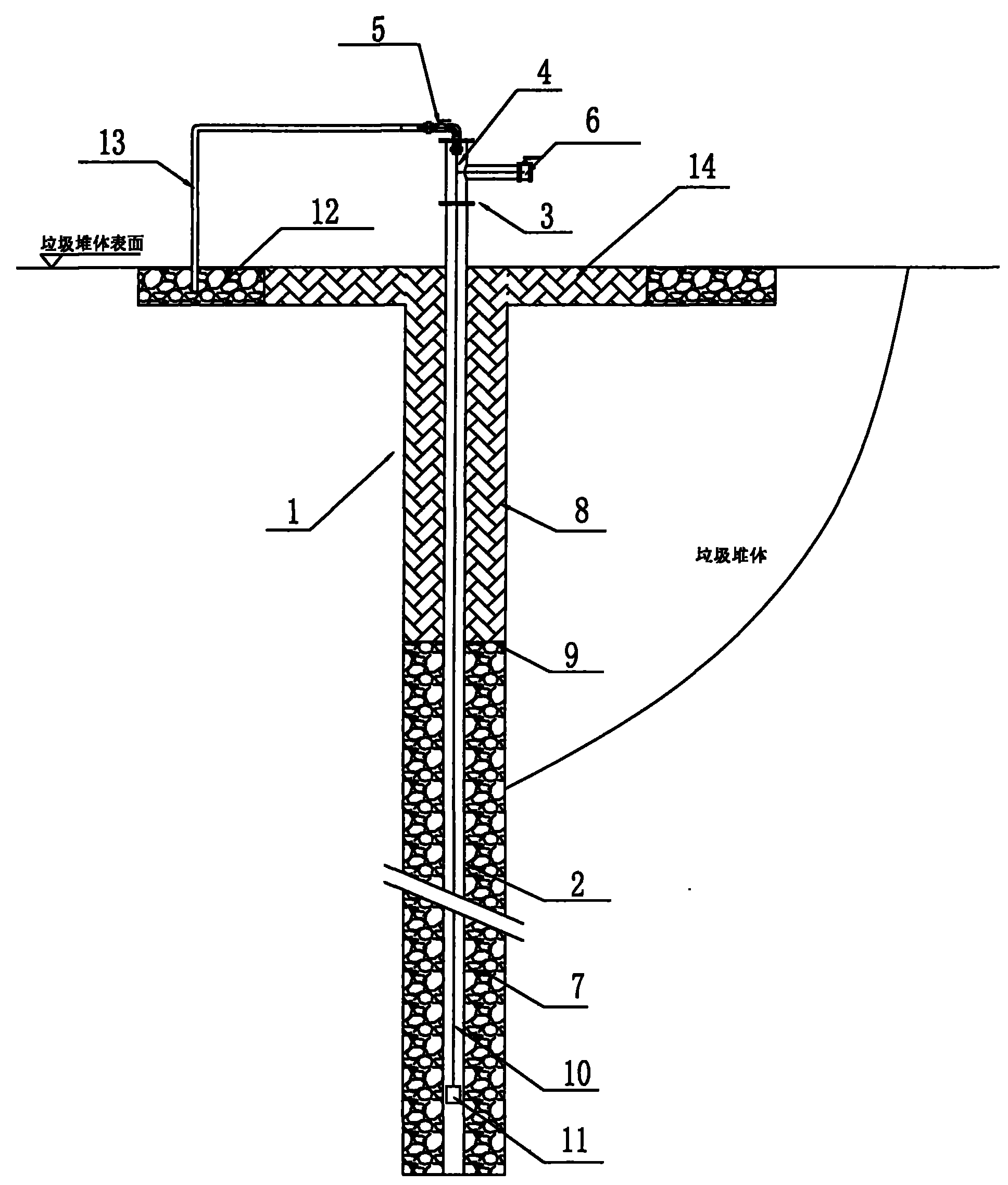

1.一种垃圾填埋场抽气井与渗滤液原位回灌复合系统，其特征是它包括：
一抽气竖井，该抽气竖井采用钻挖或利用埋设在垃圾堆体中的套筒跟随垃圾填埋堆体一起上长成型，直径在600mm-800mm之间，深度在10m-30m之间;
一抽气管，该抽气管安装在前述的抽气竖井中，直径为0.16-0.2米;它由上段的实壁管段和下段的穿孔花管段组成，其中，实壁管段的长度为2-3米;该抽气管的上端伸出地面并连接有井头，井头上安装有回灌阀门和抽气管道;
一柱状砾石或鹅卵石回填层，它位于抽气竖井中与抽气管中的穿孔花管段相对位置处，砾石或鹅卵石的粒径为0.03-0.05米;
一柱状粘土回填层，它位于抽气竖井中与抽气管中的实壁管段相对位置处;
一无纺布层，它位于前述的柱状砾石或鹅卵石回填层与粘土回填层的结合面处;
一井内排水管，它位于抽气管中，其上端与前述的回灌阀门的进口端相连，其下端与潜水泵或气力输水泵的出口端相连，潜水泵或气力输水泵安装在离抽气竖井底部1-5米的位置处;
一位于垃圾填埋场表面的渗滤液回灌层，该回灌层为一回绕抽气竖井四周的环形沟槽，其内圈离抽气竖井的距离为5-10米，环形沟槽的宽度为1-2米，深度为0.3～1米，在该环形沟槽中填充有粒径为0.03～0.05米的砾石或鹅卵石;
一回灌管，它的一端与前述的回灌阀门的出口相连，另一端位于前述的回灌层的环形沟槽中，回灌管的数量为一个或多个，当回灌管的数量为一个以上时，它们均布在抽气竖井的周围;
一防直接回灌粘土层，它位于抽气竖井井口与回灌层内圈之间，其深度与回灌层中的环形沟槽的深度相配。
2.根据权利要求1所述的垃圾填埋场抽气井与渗滤液原位回灌复合系统，其特征是所述的抽气管的穿孔花管段上的孔沿周向每周布置4-6个，孔径为0.012-0.02米，每周之间的轴向间隔为0.05-0.1米。
说明书
垃圾填埋场抽气井与渗滤液原位回灌复合系统
技术领域
本发明涉及一种垃圾处理技术，尤其是一种提高垃圾填埋场渗滤液回灌效率的垃圾处理系统，具体地说是一种垃圾填埋场抽气井与渗滤液原位回灌复合系统。
背景技术
将垃圾填埋场中产生的渗滤液回灌到垃圾填埋场内，可以加快垃圾填埋场的降解速度。以往的做法是利用垃圾填埋场内的渗滤液导排系统，将垃圾渗滤液通过管道打回到垃圾填埋场表面，进行自然渗流。这样做不仅需要大量的管道材料和水泵等设施，而且在填埋场表面上铺设的管道容易与垃圾运输车的进场作业造成干涉，此外经常会发生垃圾渗滤液导排系统发生堵塞情况，渗滤液不能及时排出，可收集的渗滤液量有限。因此，原有的渗滤液回灌系统很少得到应用。
发明内容
本发明的目的是针对现有的垃圾填埋场渗滤液回收系统实用性差的的问题，设计一种新的、实用性高的垃圾填埋场抽气井与渗滤液原位回灌复合系统。
本发明的技术方案是：
一种垃圾填埋场抽气井与渗滤液原位回灌复合系统，其特征是它包括：
一抽气竖井，该抽气竖井采用钻挖或利用埋设在垃圾堆体中的套筒跟随垃圾填埋堆体一起上长成型，直径在600mm-800mm之间，深度在10m-30m之间;
一抽气管，该抽气管安装在前述的抽气竖井中，直径为0.16-0.2米;它由上段的实壁管段和下段的穿孔花管段组成，其中，实壁管段的长度为2-3米;该抽气管的上端伸出地面并连接有井头，井头上安装有回灌阀门和抽气管道;
一柱状砾石或鹅卵石回填层，它位于抽气竖井中与抽气管中的穿孔花管段相对位置处，砾石或鹅卵石的粒径为0.03-0.05米;
一柱状粘土回填层，它位于抽气竖井中与抽气管中的实壁管段相对位置处;
一无纺布层，它位于前述的柱状砾石或鹅卵石回填层与粘土回填层的结合面处;
一井内排水管，它位于抽气管中，其上端与前述的回灌阀门的进口端相连，其下端与潜水泵或气力输水泵的出口端相连，潜水泵或气力输水泵安装在离抽气竖井底部1-5米的位置处;
一位于垃圾填埋场表面的渗滤液回灌层，该回灌层为一回绕抽气竖井四周的环形沟槽，其内圈离抽气竖井的距离为5-10米，环形沟槽的宽度为1-2米，深度为0.3～1米，在该环形沟槽中填充有粒径为0.03～0.05米的砾石或鹅卵石;
一回灌管，它的一端与前述的回灌阀门的出口相连，另一端位于前述的回灌层的环形沟槽中，回灌管的数量为一个或多个，当回灌管的数量为一个以上时，它们均布在抽气竖井的周围;
一防直接回灌粘土层，它位于抽气竖井井口与回灌层内圈之间，其深度与回灌层中的环形沟槽的深度相配。
所述的抽气管的穿孔花管段上的孔沿周向每周布置4-6个，孔径为0.012-0.02米，每周之间的轴向间隔为0.05-0.1米。
本发明的有益效果：
本发明通过设置在抽气井内的排水泵将渗滤液抽出并就地进行回灌，不仅能避免了在填埋场表面上铺设大量的渗滤液回灌管道，而且有利于垃圾填埋场的降解，增加填埋气的产量，提高填埋场的填埋气利用量，并有效减少了渗滤液的外排量。
本发明具有结构简单，施工方便，回渗效果好，维护费用低的优点。
