申请日2009.01.20
公开(公告)日2009.08.05
IPC分类号B01D21/02
摘要
本发明涉及小型一体化水处理设备沉淀装置，包括同心的沉淀内筒和沉淀外筒，沉淀内筒和沉淀外筒的半径分别为m、l，在沉淀内筒和沉淀外筒之间均匀地设有若干螺旋分布的斜板，斜板倾斜角度为θ，所述斜板为仅位于长轴一侧的椭圆环形，其内椭圆短轴a内=m，内椭圆长轴b内=m/cosθ，外椭圆短轴a外=l，外椭圆长轴b外=l/cosθ。斜板沿椭圆短轴对称，上下两端平行。本沉淀装置中的斜板是椭圆环形状，椭圆环斜板在倾斜一定角度θ时刚好可以固定在沉淀区域的内外圆形筒壁上，水绕圆筒柱螺旋前进。本发明布水均匀、空间利用率达到100%、降低安装难度，而且明显提高沉淀效率。
权利要求书

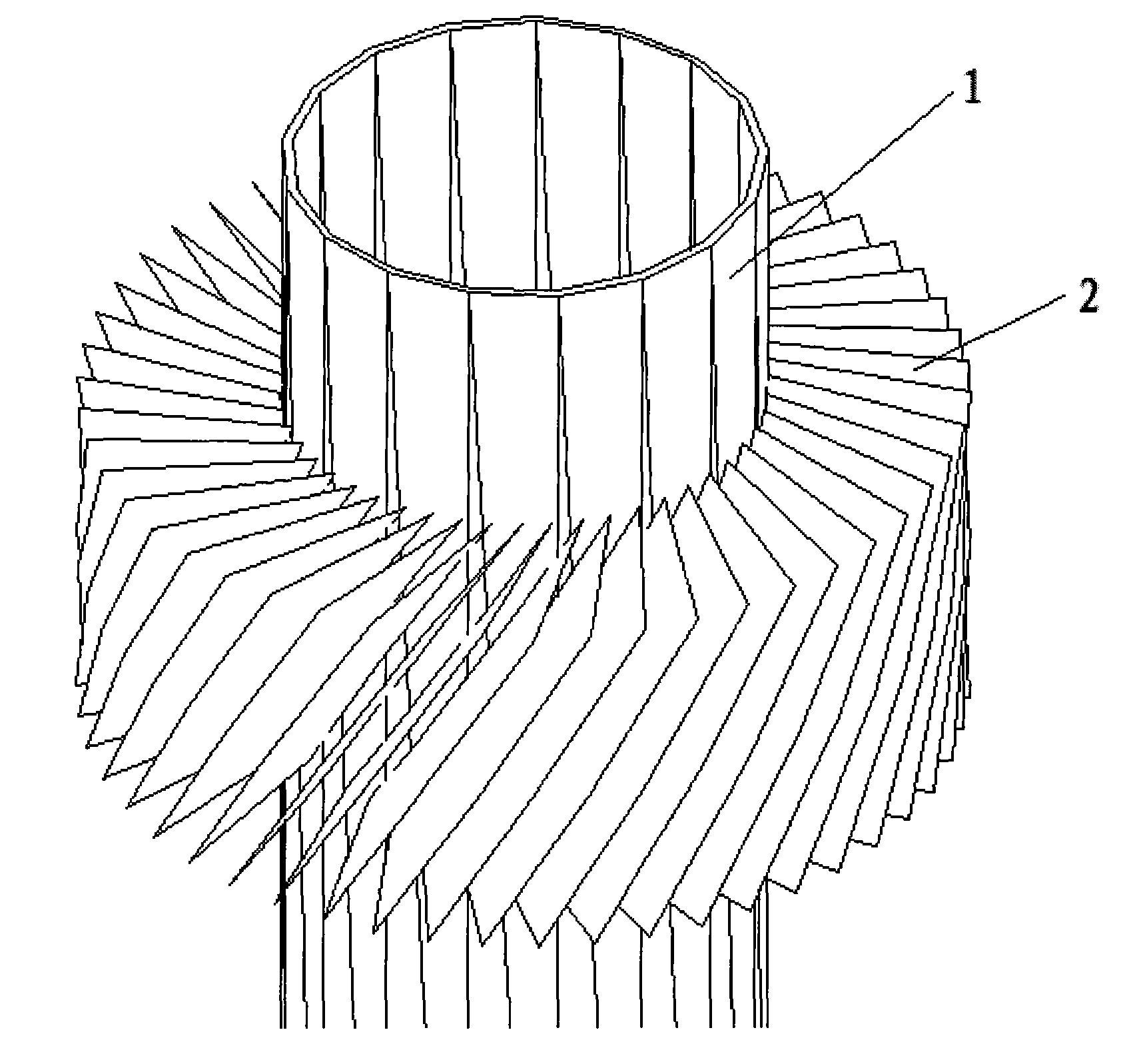

1、小型一体化水处理设备沉淀装置，包括同心的沉淀内筒(1)和沉淀外 筒，沉淀内筒(1)和沉淀外筒的半径分别为m、l，在沉淀内筒(1)和沉淀 外筒之间均匀地设有若干螺旋分布的斜板(2)，斜板(2)倾斜角度为θ，其 特征在于：所述斜板(2)为仅位于长轴一侧的椭圆环形，其内椭圆短轴a内=m， 内椭圆长轴b内=m/cosθ，外椭圆短轴a外=l，外椭圆长轴b外=l/cosθ。
2、根据权利要求1所述的小型一体化水处理设备沉淀装置，其特征在于： 所述斜板(2)沿椭圆短轴对称，上下两端平行。
3、根据权利要求1或2所述的小型一体化水处理设备沉淀装置，其特征 在于：所述斜板(2)固定在沉淀内筒(1)外壁上。
说明书
小型一体化水处理设备沉淀装置
技术领域
本发明涉及水处理净化设备，具体来说指一种用于给水排水小型一体化 水处理设备中的沉淀装置，本发明专门针对圆形沉淀区域而设计。
背景技术
目前，小型一体化水处理设备处理流程主要包括絮凝、沉淀和过滤三大 环节，在设备上由对应的机构完成。沉淀装置完成沉淀任务，沉淀装置核心 部件为填料，填料安装在沉淀池内，现有技术填料较多的采用普通的斜管、 斜板，这些沉淀部分的填料可以大大提高固液分离的效率，已经得到生产实 践的证实。现有由斜管、斜板组成的沉淀装置存在以下缺点：
①水区所占的比例较大，为了达到沉淀所需要的面积，必须扩大沉淀区域 的池体，相应地使沉淀效率下降，不能充分发挥斜板、斜管组成的沉淀装置 的优点;
②现有沉淀区域为矩形，矩形池体的四角本身要产生死水区，再加上斜板、 斜管两端的死水区，空间浪费较大，这种浪费对于小型一体化水处理设备更 加明显;
③矩形池体布水不均匀，在水压的作用下有向圆形变化的趋势，为了阻止 这种趋势，池体壁厚要厚，材料强度要高，或者需将池体外壁箍住以阻止其 变形;而如果设计为圆形池体，其布水虽然均匀，但是安装比较困难，沉淀 装置的设计特别是填料的设计有一定的难度，因此现有的小型一体化水处理 设备仍然采用矩形池体。
以上三点都会增加小型一体化水处理设备的投入成本。
发明内容
针对现有技术存在的上述不足，本发明的目的是提供一种新型的小型一 体化水处理设备沉淀装置，本沉淀装置布水均匀、空间利用率高、降低安装 难度，而且明显提高沉淀效率。
本发明的目的是这样实现的：小型一体化水处理设备沉淀装置，包括同心 的沉淀内筒和沉淀外筒，沉淀内筒和沉淀外筒的半径分别为m、l，在沉淀内 筒和沉淀外筒之间均匀地设有若干螺旋分布的斜板(斜板本身为一平板，因 螺旋倾斜设置，故也叫螺旋斜板)，斜板倾斜角度为θ，斜板固定在沉淀内筒 外壁上;所述斜板为仅位于长轴一侧的椭圆环形，内椭圆短轴和外椭圆短轴 重合，内椭圆长轴和外椭圆长轴重合，其内椭圆短轴a内=m，内椭圆长轴 b内=m/cosθ，外椭圆短轴a外=l，外椭圆长轴b外=l/cosθ。
所述斜板沿椭圆短轴对称，上下两端平行。
本沉淀装置中的斜板是椭圆环形状，椭圆环斜板在倾斜一定角度θ时刚 好可以固定在沉淀区域的内外圆形筒壁上，水绕圆筒柱螺旋前进。相比现有 技术，本发明具有如下有益效果：
1、沉淀内筒可以作为絮凝区用，絮凝后的水沿圆环沉淀区域布水，水力 条件好，布水均匀，内外筒各处受力抵消，基本不受水压作用，因此内外筒 可以选用较薄的塑料而不担心受损;
2、螺旋斜板布置在圆环沉淀区域，理论上和内外圆形筒壁没有间隙产生， 紧靠沉淀区域的内外筒壁无死水区，沉淀区域的空间利用率达到100%;
3、污泥随上升旋转水流及重力作用下先沿设计污泥下滑角度下滑，到达 螺旋边壁之后沿螺旋边线下滑，而上升水流刚开始沿沉淀内筒壁螺旋上升， 而后在向心力的作用下沿沉淀外筒壁螺旋上升，这样十分利于泥水分离;
4、在沉淀区域相同高度及相同倾角时，所需螺旋斜板比普通斜板的面积 大，因而本沉淀装置沉淀效率高;
5、螺旋斜板在小型化水处理设备中比普通斜板、斜管安装方便;
6、螺旋斜板可以用于向上流或向下流的情况，抗冲击能力强;
7、能降低小型一体化水处理设备的投资成本，投资少。
