申请日2009.10.28
公开(公告)日2011.01.05
IPC分类号G01N29/11
摘要
本实用新型涉及一种用于检测污泥贝的超声波检测装置，其包括：超声波发生器;换能器：该换能器与超声波发生器及回波信号放大器电连接;回波信号放大器：甄别处理器：执行器。本实用新型的装置根据含泥沙贝类个体回波值与不含泥沙贝类个体回波值的比值确定甄选阈值，将各个贝类个体的超声波回波与该值进行比较，可以把含泥沙贝类个体甄选出来，从而可以大批量挑选贝类。
翻译权利要求书
1.一种用于检测污泥贝的超声波检测装置，其特征在于，包括：
超声波发生器：用于输出超声波电信号;
换能器：用于将输出的超声波电信号转换成超声波射向被检测贝，并将超声波回波转换为电信号，且输出至回波信号放大器;该换能器与超声波发生器及回波信号放大器电连接;
回波信号放大器：与换能器及信号甄别处理器电连接，用于放大超声波回波电信号;
信号甄别处理器：用于根据回波信号放大器的电信号与设定的甄选阈值的不同比值，输出不同的甄别信号给执行器;该信号甄别处理器与超声波发生器、回波信号放大器及执行器电连接;
2.如权利要求1所述的一种用于检测污泥贝的超声波检测装置，其特征在于：所述的超声波为3.0MHz～4.0MHz。
3.如权利要求1所述的一种用于检测污泥贝的超声波检测装置，其特征在于：所述的信号甄别处理器为分立的电子元件或集成电路或智能计算设备。
4.如权利要求1所述的一种用于检测污泥贝的超声波检测装置，其特征在于：所述的执行器为声响提示设备或屏幕显示设备或机械设备。
说明书
一种用于检测污泥贝的超声波检测装置
技术领域
本实用新型涉及一种贝壳类的检测装置，具体地涉及一种用于检测污泥贝的超声波检测装置。
背景技术
贝类净化是一项关系民众食品安全的放心水产品供应工程。贝类生长在泥沙中，其消化通道中存在着许多污泥，烹饪时它不能象煮鱼那样把鱼内脏统统去掉即可。必须经过一段时间的吐泥沙净化后才能食用。
但是死掉的且内部都是泥沙的死贝，它在净化后的筛选过程中，双贝壳也是紧闭着的，人们很难发现它，作为净化贝上市，包装中还存在污泥死贝，一个污泥死贝就能废掉一锅汤。这有损贝类净化声誉，也是净化贝类的一个难题。对政府倡导的贝类净化上市会有严重的负面影响。有经验的工人是通过敲打和照光可以发现个别含泥沙的死贝，这种作业产量上不去，采用人工方法进行挑选，人工成本高，单位时间产量低，不利贝类净化业的可持续发展。许多地方的贝类净化场因此都已停产。
国外，要求贝类净化上市的时间较早，上个世界八十年代就已开始，但至今仍未见有泥死贝捡挑设备研制成功的报告。国内，贝类净化上市这几年才刚开始，也还未见有研制和应用此类机器的报导。
随着人民生活水平的提高和政府关心群众健康的进一步落实，贝类净化上市将成为一种正常的生产程序，而进一步发展。所以，研制污泥死贝甄选设备已成为当前重要的研究课题。研制成功，将最大限度地解决一个死泥贝坏一锅汤的问题，减少净化成本，从而促进贝类净化上市的健康发展。
实用新型内容
本实用新型的目的在于提供一种利用超声波检测污泥贝的装置，从而解决背景技术中人工挑选的限制。
本实用新型提供的技术方案如下：

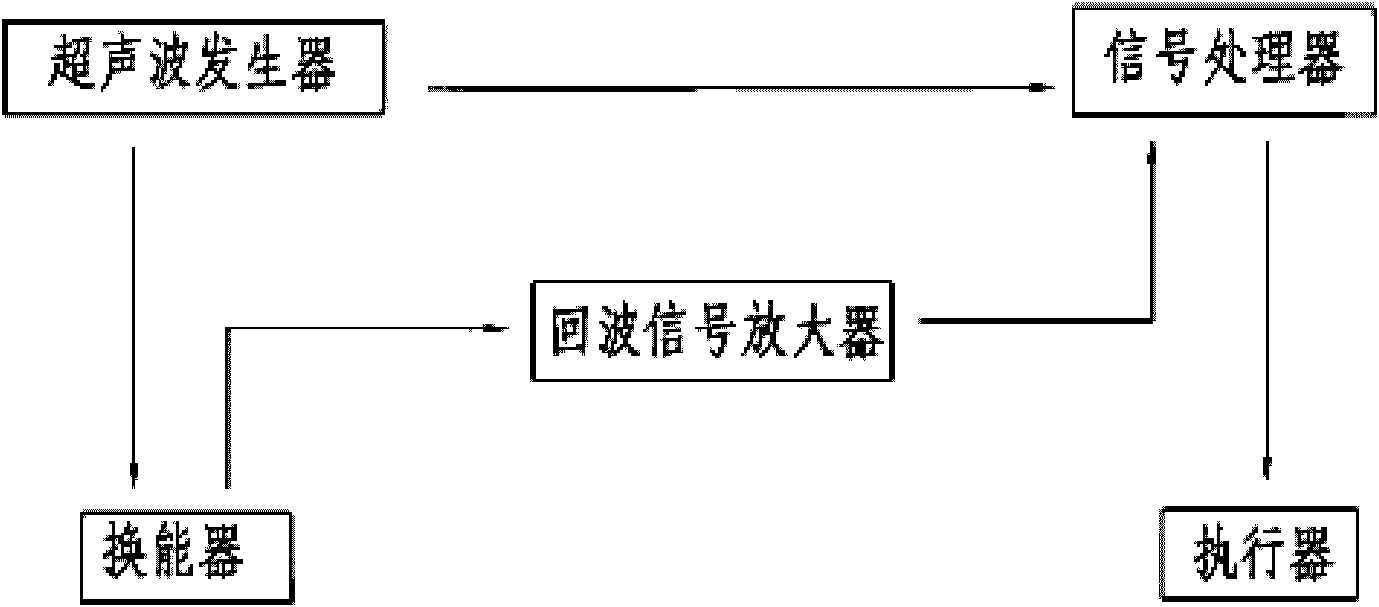

一种用于检测污泥贝的超声波检测装置，包括：
超声波发生器：用于输出超声波电信号;
换能器：用于将输出的超声波电信号转换成超声波射向被检测贝，并将超声波回波转换为电信号，且输出至回波信号放大器;该换能器与超声波发生器及回波信号放大器电连接;
回波信号放大器：与换能器及信号甄别处理器电连接，用于放大超声波回波电信号;
信号甄别处理器：用于根据回波信号放大器的电信号与设定的甄选阈值的不同比值，输出不同的甄别信号给执行器;该信号甄别处理器与超声波发生器、回波信号放大器及执行器电连接;
执行器：用于根据不同的甄别信号作出相应的反应。
在本实用新型的一个较佳实施例中，所述的超声波为整个超声频率范围。
在本实用新型的一个更佳实施例中，所述的超声波为3.0MHz～4.0MHz。
在本实用新型的一个较佳实施例中，所述的信号甄别处理器为分立的电子元件或集成电路或智能计算设备。
在本实用新型的一个较佳实施例中，所述的甄选阈值为1.05～1.20∶1。
在本实用新型的一个更佳实施例中，所述的甄选阈值为1.10∶1。
在本实用新型的一个较佳实施例中，所述的执行器为声响提示设备或屏幕显示设备或是机械设备。
在本实用新型的一个较佳实施例中，该超声波检测装置所使用的电源可以是直流电也可以是交流电。
本实用新型的原理：
通过实验得出，一定频率的超声波集中发射到贝类个体上，会有回波产生，其回波强度与贝类个体的内部物质和贝类个体的死活状态具有相关性。贝类个体中含泥沙多以及死亡时间长，其回波信号就强。通过放大甄别电路，或与计算机联机，或以声响提示，就可以把含泥沙多以及死亡时间长的贝类个体给甄选出来。检测过程中含泥沙贝类个体回波值与不含泥沙贝类个体回波值的比值称为甄选阈值。在电路中甄选阈值可调。例如，在本实 用新型的一个实施例中，甄选阈值定在1.1∶1。此时，含泥沙贝类个体的含泥沙量约为其体重的10%。由于活的贝类自身也含泥沙，所以在实际生产过程中，根据暂养时间的长短不同，活贝自身含泥沙量的不同调整甄选阈值。大于此甄选阈值的，认为是污泥贝，即不合格贝;小于或等于甄选阈值的，认为是合格贝，即活贝。
由上述描述可知，本实用新型提供了一种检测污泥贝的超声波检测装置，该装置根据含泥沙贝类个体回波值与不含泥沙贝类个体回波值的比值确定甄选阈值，将各个贝类个体的超声波回波与该值进行比较，可以把含泥沙贝类个体甄选出来，从而可以大批量挑选贝类。
