申请日2009.05.12
公开(公告)日2009.10.28
IPC分类号C02F1/00; C02F1/28; C02F1/58
摘要
一种采用粉末状水处理材料和微孔陶瓷的常压净水器，包括粉末状水处理材料、微孔陶瓷、原水桶和储水袋，原水桶的底部上方设有微孔陶瓷，原水桶内设有粉末状水处理材料，原水桶的下方设有护壳，护壳内设有储水袋，微孔陶瓷的出水流入储水袋内，储水袋的出水通过管道连通净水器出水阀的进水口。净水器运行时，利用用户给原水桶加水时的水流冲力，将原水桶内的粉末状水处理材料与原水混合，再通过微孔陶瓷对混合液进行过滤，去除水中的粉末状水处理材料、余氯、有机物、异色、异臭和异味等，使出水水质达到优质饮用水标准并将优质饮用水储存在储水袋中备用。
权利要求书
1.一种采用粉末状水处理材料和微孔陶瓷的常压净水器，包括粉末状水处理材料、微孔 陶瓷、原水桶和储水袋，其特征是：原水桶的底部上方设有微孔陶瓷，原水桶内设有粉末状 水处理材料，原水桶的下方设有护壳，储水袋设置在护壳内，经微孔陶瓷过滤后的水流入储 水袋。
2.按照权利要求1所述的采用粉末状水处理材料和微孔陶瓷的常压净水器，其特征是： 所述粉末状水处理材料包括粉末活性炭和/或粉末硅藻土，所述储水袋的出水通过管道连通净 水器出水阀的进水口。
3.按照权利要求1所述的采用粉末状水处理材料和微孔陶瓷的常压净水器，其特征是： 所述粉末状水处理材料的粒度是60目～200目。
4.按照权利要求1所述的采用粉末状水处理材料和微孔陶瓷的常压净水器，其特征是： 所述微孔陶瓷是管状微孔陶瓷、板状微孔陶瓷或半球状微孔陶瓷。
5.按照权利要求1所述的采用粉末状水处理材料和微孔陶瓷的常压净水器，其特征是： 所述储水袋采用柔性且不透水的材料制造。
6.按照权利要求1所述的采用粉末状水处理材料和微孔陶瓷的常压净水器，其特征是： 所述微孔陶瓷是其厚度中间设有水流通道的双面过滤板状微孔陶瓷，该双面过滤板状微孔陶 瓷与出水接头组合成微孔陶瓷组件，该出水接头与原水桶的底部出水口之间采用能够拆装的 密封联接结构，出水接头与微孔陶瓷的上、下表面之间采用密封圈密封，出水接头的管体侧 壁设有连通双面过滤板状微孔陶瓷内部水流通道的通孔。
7.按照权利要求6所述的采用粉末状水处理材料和微孔陶瓷的常压净水器，其特征是： 所述出水接头包括上接头和下接头，所述密封圈包括上矩形密封圈和下矩形密封圈，上接头 和下接头分别设有能够相互拧合的配套螺纹，所述双面过滤板状微孔陶瓷通过上矩形密封圈、 上接头、下矩形密封圈和下接头组成微孔陶瓷组件。
8.按照权利要求6所述的采用粉末状水处理材料和微孔陶瓷的常压净水器，其特征是： 所述出水接头的下部管体侧壁上设有能够装配O形密封圈的沟槽，出水接头通过设在该沟槽内 的O形密封圈与所述原水桶的底部出水口密封联接。
9.按照权利要求6所述的采用粉末状水处理材料和微孔陶瓷的常压净水器，其特征是： 所述原水桶的底部出水口处设有短管，该短管与所述出水接头的下部管体通过螺纹联接。
10.按照权利要求6所述的采用粉末状水处理材料和微孔陶瓷的常压净水器，其特征是： 所述出水接头与所述微孔陶瓷装配后，出水接头在微孔陶瓷上表面之上的部分呈手把状，手 把长度为30毫米～70毫米。
说明书
采用粉末状水处理材料和微孔陶瓷的常压净水器
技术领域
本发明涉及净水器技术领域，尤其是涉及一种采用粉末状水处理材料和微孔陶瓷的常 压净水器。
背景技术
为了去除水中的余氯、有机物、异色、异臭和异味等污染物，提高净水器出水的口感， 净水器中通常都使用了活性炭。为了防止活性炭滤芯堵塞，通常使用粒状活性炭。
但是，净水器运行时，水流从滤芯中的粒状活性炭表面一滑而过，这就出现下述问题：
1.粒状活性炭仅在其表面具有较好的吸附性能，而其内部因不与流动的水直接接触， 所起的吸附效果就很差，导致粒状活性炭的有效利用率很低;
2.水流在活性炭滤芯中停留的时间很短，吸附不够充分，水中的余氯、有机物、异 色、异臭和异味等污染物去除得不够彻底，影响出水口感。
此外，净水器上一般都设有净水箱用于储存净化过的优质饮用水，以解决用户取水时 希望获得较大的出水流量与净水器的制水流量较小之间的矛盾。然而，净水箱中的水如存 放时间较长又会滋生微生物;净水箱在进水和出水时会呼出和吸入等量的空气，当吸入的 空气包含尘埃和细菌时也会污染净水箱中的水，这就是净水器的二次污染问题。
发明内容
本发明所要解决的技术问题是针对上述现有技术现状的不足而提供一种采用粉末状 水处理材料和微孔陶瓷的常压净水器。

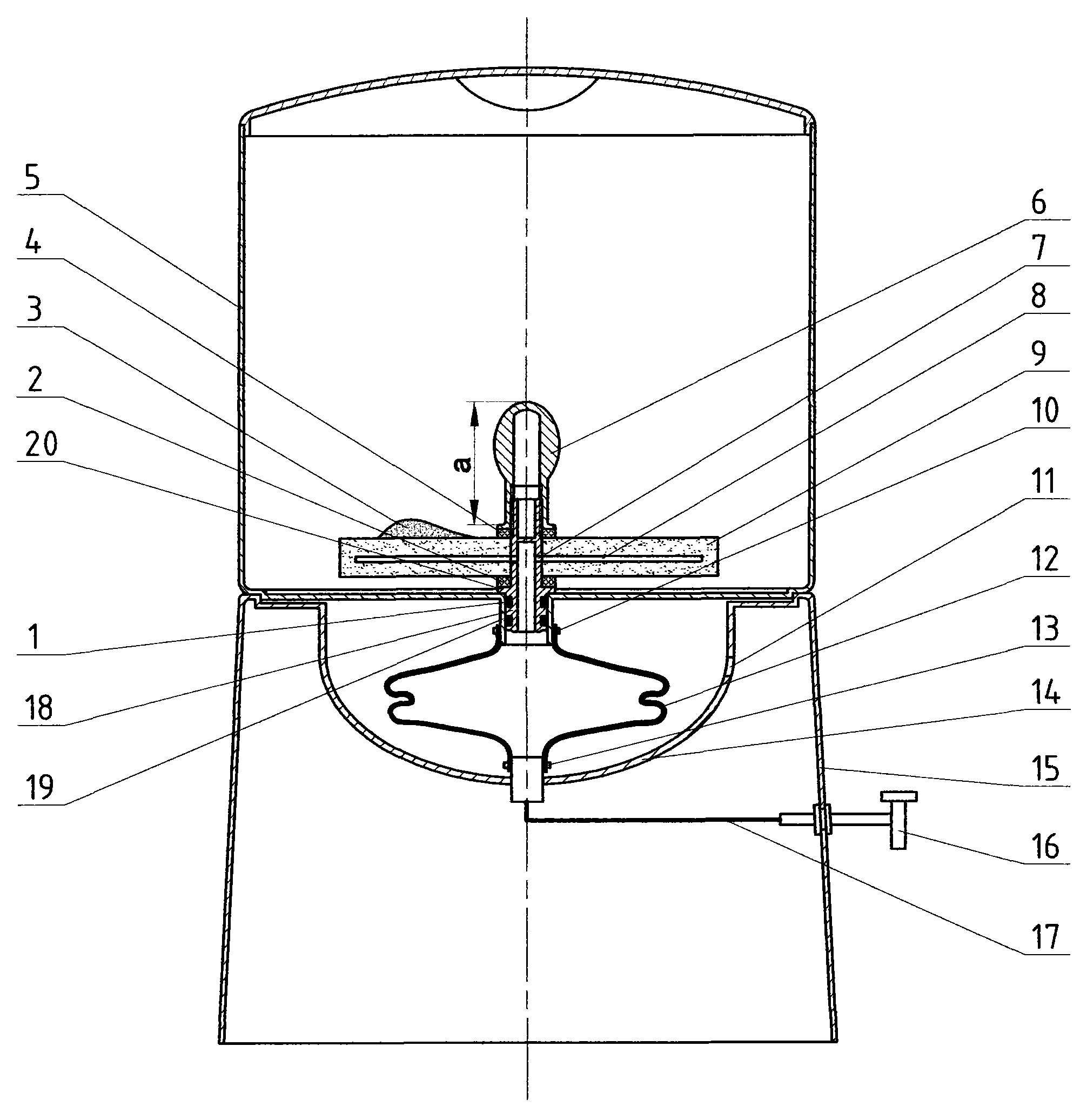

本发明解决上述技术问题所采用的技术方案为：一种采用粉末状水处理材料和微孔陶 瓷的常压净水器，包括粉末状水处理材料、微孔陶瓷、原水桶和储水袋，原水桶的底部上 方设有微孔陶瓷，原水桶内设有粉末状水处理材料，原水桶的下方设有护壳，储水袋设置 在护壳内，经微孔陶瓷过滤后的水流入储水袋，储水袋的出水通过管道连通净水器出水阀 的进水口。
所述出水阀可以是手动阀门，如水龙头、截止阀、球阀、闸阀等，也可以是电动阀门， 如电磁阀、电动阀等。
所述微孔陶瓷，其既可以是双面过滤微孔陶瓷，也可以是单面过滤微孔陶瓷;其既可 以是板状微孔陶瓷，也可以是管状微孔陶瓷，还可以是半球状微孔陶瓷。微孔陶瓷的过滤 精度应不大于0.4微米，为了提高滤除细菌的可靠性，优选过滤精度不大于0.2微米的微孔 陶瓷。
所述微孔陶瓷与出水接头组合成微孔陶瓷组件，该微孔陶瓷组件可以采用能够拆装的 结构，也可以采用不能够拆装的结构。
对于不能够拆装的微孔陶瓷组件，出水接头与微孔陶瓷接触面之间采用粘结剂密封， 所述粘结剂优选704。
对于能够拆装的微孔陶瓷组件，出水接头与微孔陶瓷接触面之间采用密封垫或密封圈 进行密封，密封垫或密封圈的材料优选硅橡胶。
所述微孔陶瓷组件和原水桶底部出水口的密封联接采用能够拆装的结构，其可以有下 述两种具体结构：
第一种具体结构：在出水接头上设置能够装配O形密封圈的沟槽，在该沟槽内设置O形 密封圈，原水桶的底部出水口处设有短管，出水接头通过该O形密封圈与该短管的内壁实 现密封联接。
第二种具体结构：所述原水桶的底部出水口处设有短管，该短管与所述出水接头的下 部管体通过螺纹联接;可以在原水桶底部的上方设置O形密封圈或矩形密封圈，出水接头 与该短管拧紧后能够压缩O形密封圈或矩形密封圈，从而使出水接头与原水桶的底部出水 口实现密封联接。
微孔陶瓷组件中的出水接头，在微孔陶瓷上表面之上部分可以呈手把状，手把的长度 a为30毫米～70毫米，优选45毫米～55毫米，以便使出水接头具有手把的功能，便于用户 操作;当微孔陶瓷堵塞后，用户可以方便地利用手把状的出水接头将微孔陶瓷组件从净水 器原水桶底部拆出，对微孔陶瓷进行清洗、刮洗或刷洗，然后又能方便地将微孔陶瓷组件 装回净水器原水桶底部。
对于采用双面过滤板状微孔陶瓷的情况，双面过滤板状微孔陶瓷的厚度中心设有水流 通道，所述出水接头的管体侧壁设有连通该水流通道的通孔。过滤时，原水从双面过滤板 状微孔陶瓷的上、下表面和侧面流向双面过滤板状微孔陶瓷内部的水流通道，再经该通孔 流入出水接头内部，然后流入储水袋中储存。该出水接头可以有下述两种结构：
第一钟结构：所述出水接头可以包括上接头和下接头，上、下接头分别设有能够相互 拧合的配套螺纹;进一步的技术措施是：在上接头的下表面和双面过滤板状微孔陶瓷的上 表面之间设有上矩形密封圈，下接头上设有环向筋板，在下接头环向筋板的上表面和双面 过滤板状微孔陶瓷的下表面之间设有下矩形密封圈，上、下接头拧紧后能够使双面过滤板 状微孔陶瓷的上、下表面分别与上接头的下表面和下接头环向筋板的上表面之间形成密封 联接。
第二种结构：所述出水接头也可以包括接头本体和螺母，接头本体上设有环向筋板和 连通双面过滤微孔陶瓷内部水流通道的通孔，在环向筋板的下表面和双面过滤板状微孔陶 瓷的上表面之间设有上矩形密封圈，在所述螺母的上表面和双面过滤板状微孔陶瓷的下表 面之间设有下矩形密封圈，上、下接头拧紧后能够使双面过滤板状微孔陶瓷的上、下表面 分别与所述环向筋板的下表面和所述螺母的上表面之间形成密封联接。
所述粉末状水处理材料包括粉末活性炭和/或粉末硅藻土，粉末的粒度为60目～200 目，该粉末状水处理材料经粒度控制处理(即去除其中堵塞微孔陶瓷的极微小粉末)和表 面改性处理(增强其吸附水中的容易堵塞微孔陶瓷的物质)，具有显著延缓微孔陶瓷堵塞 的功能。
所述储水袋采用食品卫生级的柔性且不透水的材料制造，例如：橡胶、塑料等，优选 采用PU材料制造。为了增强储水袋的强度，可以在储水袋上设置加强筋，或在储水袋外侧 增设强度较好的网袋。储水袋也可以用两层或两层以上材料制造，与水接触的内层采用食 品卫生级的柔性且不透水材料制造，其它层采用柔性且强度、韧性都较好的材料制造;所 述储水袋设置进水口和出水口，进水口与微孔陶瓷组件的出水接头密封联接，出水口通过 管道连通净水器出水阀的进水口。
所述护壳的作用包括：防护储水袋免受硬物刺伤和划伤;支撑储水袋及储水袋内水的 重量。护壳可以呈桶壳状，桶壳上可以设有透气孔，以便于优质饮用水流入和流出储水袋 时，储水袋能自由膨胀和收缩。
本发明的进一步技术措施是：净水器的底部设有底座，所述护壳支撑在底座上，所述 原水桶支撑在底座上或护壳上，护壳可以和底座合并成一个零件，净水器出水阀可以固定 在底座上。
净水器运行时，利用给原水桶加水时的水流冲力将粉末状水处理材料与原水混合，将 水中的余氯、有机物、异色、异臭和异味等污染物吸附到粉末状水处理材料上，混合后的 混合液再经微孔陶瓷过滤，去除水中的粉末状水处理材料和水中其它悬浮物、颗粒物、细 菌等，使水质达到优质饮用水标准并将优质饮用水储存在储水袋中备用。
本发明采用粉末状水处理材料和微孔陶瓷的常压净水器，首先，因粉末状水处理材料 的颗粒小，与原水混合充分，所以，粉末状水处理材料的利用率几乎达到100%;其二，原 水与粉末状水处理材料混合后的混合液停留的时间长，所以，水中的余氯、有机物、异色、 异臭和异味等污染物去除得彻底，出水口感好;其三，采用过滤精度不大于0.4微米的微 孔陶瓷，可以有效滤除水中的粉末状水处理材料、其它颗粒物、悬浮物和细菌等，能够确 保净水器出水水质符合优质饮用水标准。
储水袋中的水因其出水口被净水器的出水阀封闭，其进水口被微孔陶瓷封闭，所以储 水袋中的水与外界空气是完全隔离的。此外，原水桶任何时候都可以保持高水位状态，由 于用户从储水袋中取走多少水，常压净水器就会净化多少新鲜水向储水袋补充，所以本发 明的进一步技术措施是：储水袋的盛水容积可以设计得较小，储水袋的储水量应小于用户 一天中的用水总量，使得储水袋中的水每天至少被新鲜水置换一次，对于家庭用户，可以 将储水袋的有效容积设计为1L～5L，优选1.5L～2L。所以本发明采用粉末状水处理材料和 微孔陶瓷的常压净水器没有二次污染问题。
本发明技术的有益效果是：粉末状水处理材料的有效利用率高，微孔陶瓷不易堵塞， 出水口感好，能够确保净水器出水水质符合优质饮用水标准;净水器出水没有二次污染问 题，可以确保净水器出水的微生物指标合格，为人们的饮水安全提供保障。
