申请日2009.05.13
公开(公告)日2010.02.24
IPC分类号C02F9/02; C02F1/44; C02F1/28
摘要
一种无废水排放反渗透膜净水机，前三级滤筒内装有聚丙烯棉滤芯或活性炭滤芯，第四级滤筒内装有反渗透膜滤芯，第五级滤筒内装有活性炭滤芯，第一级滤筒的进水口经过一号管道与原水管道连通，第一级滤筒经过二号管道与第二级滤筒连通，第二级滤筒经过三号管道与第三级滤筒连通，第三级滤筒经过四号管道与增压泵连通，增压泵经过五号管道与第四级滤筒的进水口连通，第四级滤筒的浓水出水口一路经过回水管与第一级滤筒的进水口连通，另一路与生活用水排放管连通，第四级滤筒的净水出水口经过六号管道与第五级滤筒连通，第五级滤筒的出水口与净水排放管连通。本产品使浓水能够得到深度提纯过滤，提高净水产量，在确保净水质量的前提下，节约水资源。
权利要求书

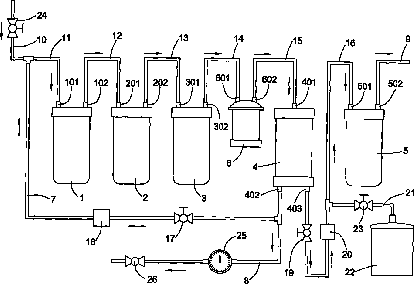

1.一种无废水排放反渗透膜净水机，包括增压泵、五级滤筒， 前三级滤筒内装有聚丙烯棉滤芯或活性炭滤芯，第四级滤筒内装有反 渗透膜滤芯，第五级滤筒内装有活性炭滤芯，其特征是：第一级滤筒 的进水口经过一号管道与原水管道连通，第一级滤筒的出水口经过二 号管道与第二级滤筒的进水口连通，第二级滤筒的出水口经过三号管 道与第三级滤筒的进水口连通，第三级滤筒的出水口经过四号管道与 增压泵的进水口连通，增压泵的出水口经过五号管道与第四级滤筒的 进水口连通，第四级滤筒的浓水出水口一路经过回水管与第一级滤筒 的进水口连通，另一路与生活用水排放管连通，第四级滤筒的净水出 水口经过六号管道与第五级滤筒的进水口连通，第五级滤筒的出水口 与净水排放管连通。
2.如权利要求1所述的无废水排放反渗透膜净水机，其特征是： 所述回水管上安装有限流阀和低压开关。
3.如权利要求1所述的无废水排放反渗透膜净水机，其特征是： 所述六号管道上安装有电磁阀和高压开关。
4.如权利要求1所述的无废水排放反渗透膜净水机，其特征是： 所述六号管道上设置有旁通管，该旁通管与压力储水桶连接。
说明书
无废水排放反渗透膜净水机
技术领域
本实用新型属于水处理技术领域，特别涉及RO反渗透膜净水机。
背景技术
随着人们生活水平提高，对健康越来越重视，对饮用水的要求也 越来越高。于是，RO反渗透膜净水机应用而生，让人们饮用到了健 康、安全的净水。RO英文全称为：Reverse Osmosis即反渗透，RO反 渗透膜净水机是利用反渗透原理进行水处理，净水机中设置有反渗透 膜滤筒，滤筒内装有反渗透膜滤芯，在一定的压力下，水分子可以通 过RO膜，而水中的无机盐、重金属离子、有机物、胶体、细菌、病 毒等杂质无法透过RO膜，从而使一部分水透过RO膜分离出来，未 透过的水因溶质增加形成浓缩水。反渗透膜净水机早期用于海水及苦 咸水淡化，锅炉给水、废水处理等工业领域，近年来被引入到民用领 域。
反渗透处理技术虽然有很多优点，但其在生产净水的同时，产生 了一部分浓水，通常RO膜的净水/废水比为1∶3，也就是说，经过一 次提纯过滤后，产生的浓水是净水的3倍左右，现有的反渗透膜净水 机都是浓水排放型，即将一次提纯过滤后的浓水当作废水直接排放掉， 这的确是一种很大的浪费，特别是小型的家用净水机，其原水是自来 水，经过一次净化过滤产生的浓水的水质并非比原水差，还有利用的 价值，还可以进一步被二次、三次深度提纯，若将浓水当作废水直接 排放，不仅会增加净水成本，而且对水资源来说也是一种浪费，这无 疑制约了反渗透膜净水机的进一步推广普及。
实用新型内容
为解决上述问题，本实用新型的目的是提供一种无废水排放反渗 透膜净水机，使浓水能够得到深度提纯过滤，提高净水产量，并将经 过深度提纯过滤的浓水作为生活用水再次利用，在确保净水质量的前 提下，节约水资源。
为实现上述目的，本实用新型采用以下技术方案：
一种无废水排放反渗透膜净水机，包括增压泵、五级滤筒，前三 级滤筒内装有聚丙烯棉滤芯或活性炭滤芯，第四级滤筒内装有反渗透 膜滤芯，第五级滤筒内装有活性炭滤芯，其特征是：第一级滤筒的进 水口经过一号管道与原水管道连通，第一级滤筒的出水口经过二号管 道与第二级滤筒的进水口连通，第二级滤筒的出水口经过三号管道与 第三级滤筒的进水口连通，第三级滤筒的出水口经过四号管道与增压 泵的进水口连通，增压泵的出水口经过五号管道与第四级滤筒的进水 口连通，第四级滤筒的浓水出水口一路经过回水管与第一级滤筒的进 水口连通，另一路与生活用水排放管连通，第四级滤筒的净水出水口 经过六号管道与第五级滤筒的进水口连通，第五级滤筒的出水口与净 水排放管连通。
所述回水管上安装有限流阀和低压开关。
所述六号管道上安装有电磁阀和高压开关。
所述六号管道上设置有旁通管，该旁通管与压力储水桶连接。
本实用新型有以下积极有益效果：
本实用新型是在原有普通废水排放型净水机的基础上，增设了回 水管，回水管可将反渗透膜滤芯分离出来的、经过一次提纯的、杂质 浓度较低的浓水通过回水管与原水合并，再次送入前三级滤筒中进行 过滤，然后再通过反渗透膜滤芯进行净化处理，循环往复，深度提纯 过滤，提高净水产量，将多次提纯过滤后的浓水做为生活用水，供洗 涤使用，使水资源得以充分利用，通过限流阀可以调整浓水返回管路 系统的比例及控制反渗透膜的膜后压力，在确保净水质量的前提下， 使浓水可以最大限度地被利用，节约水资源。
