申请日2009.05.15
公开(公告)日2010.08.04
IPC分类号C02F1/48
摘要
一种智能感应水处理装置，包括微处理机、高频线圈、频率震荡器、变频控制器、功率放大器，由微处理机的CPU控制A、B两组震荡器;所述的“A频振震荡器”信号频率，受到由CPU内存的程序依次通过“数码转换电路”、“压控频率调谐网络”输入网络频率变化的控制，其输出的扫频脉冲信号的中心频率则由“A频频段控制电路”决定，扫频脉冲信号经“A前置放大”和“A功率放大”后加至螺旋管线圈上;所述的“B频震荡器”输入到“变频切换电路”中的信号，由CPU内存的程序经过“变频切换电路”切换成一组变频脉冲信号再经“B前置放大”和“B功率放大”后输至螺旋管线圈上。本实用新型体积小、重量轻、不占地，使用方便;微电脑控制，无需专人值守，降低运行和维护费用。
权利要求书
1.一种智能感应水处理装置，包括微处理机、高频线圈、频率震荡器、变频控制器、功率放大器，其特征在于所述的频率震荡器由A频率震荡器和B频率震荡器构成，所述的A频率震荡器的信号输入端连接微处理机的CPU，其信号输出端输入到高频线圈两端，A频率震荡器的一个信号输入端一A频频段控制器连接，其另一信号输入端经压控频率调谐网络和数码转换电路与微处理机的CPU连接，A频率振荡器信号输出端输出的扫频脉冲信号经一A前置放大器和一A功率放大器后加至螺旋管线圈上;所述的B的输出信号输入到变频切换电路中，变频切换电路由CPU内存程序处理后输出的变频脉冲信号经B前置放大器和B功率放大器后输至螺旋管线圈上。
说明书
一种智能感应水处理装置
技术领域
本实用新型属于用磁场或电场进行水质处理的技术领域，具体涉及一种用于对工业和生活用水进行水质处理的新装置。
背景技术
传统的水质处理大多采用化学水处理法，即利用离子交换法或防垢剂(药剂)法。但化学水处理法有诸多弊病，如大量浪费工业原料：水处理系统设备庞杂，占地面积大;一次性投资费用高;工艺复杂，操作要求严格;自身耗水量大，且药剂会加剧对设备的腐蚀;尤为严重的是酸碱废液污染环境。
尽管目前国内已有物理水处理法，但其性能不够稳定，安装麻烦，需要定期维护，且处理效果不很理想。
发明内容
本实用新型正是为了克服上述现有技术存在的缺陷，而提供一种智能感应水处理装置。
采用的技术方案是：

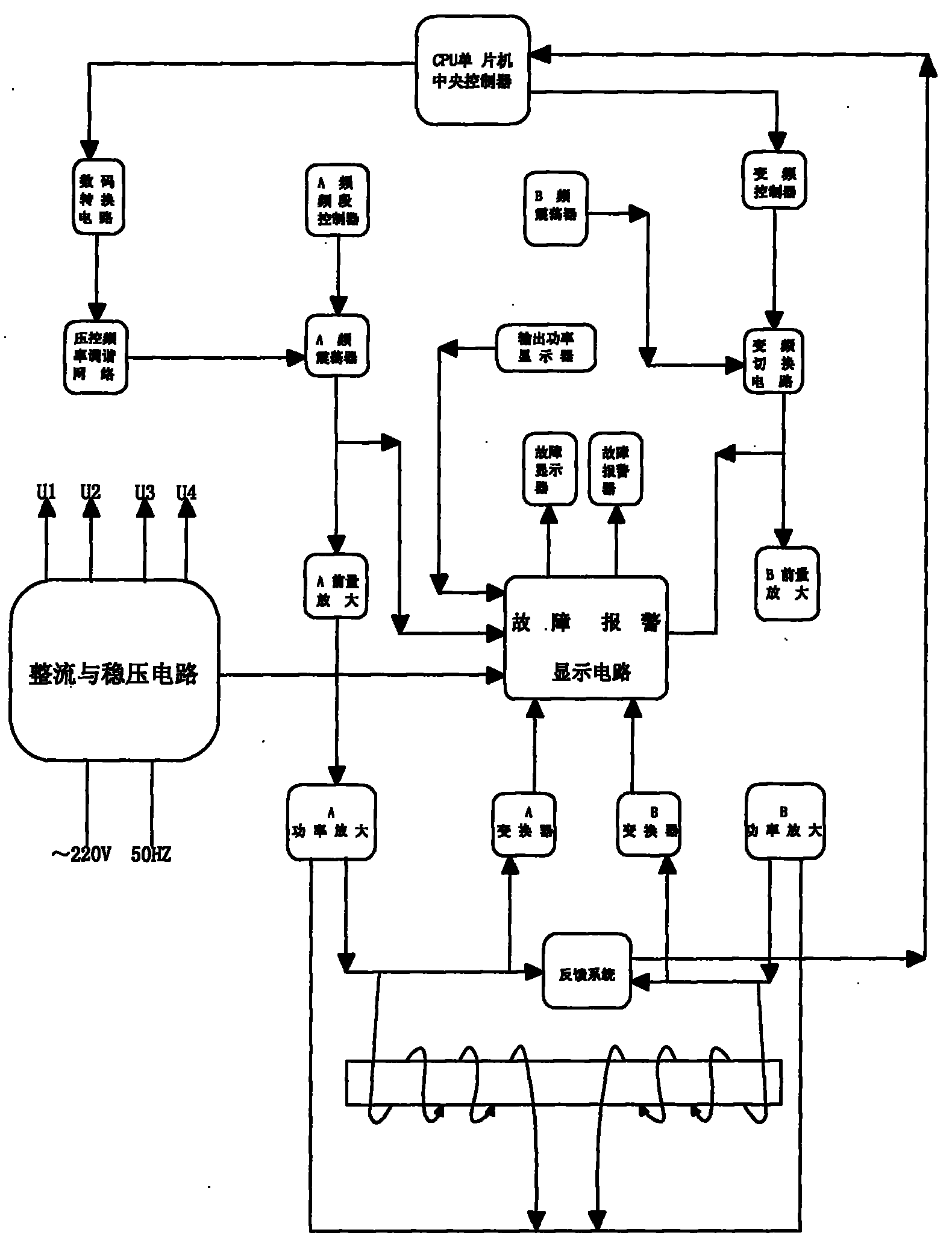

一种智能感应水处理装置，包括微处理机、高频线圈、频率震荡器、变频控制器、功率放大器，频率震荡器由A频率震荡器和B频率震荡器构成，所述的A频率震荡器的信号输入端连接微处理机的CPU，其信号输出端输入到高频线圈两端，A频率震荡器的一个信号输入端一A频频段控制器连接，其另一信号输入端经压控频率调谐网络和数码转换电路与微处理机的CPU连接，A频率振荡器信号输出端输出的扫频脉冲信号经一A前置放大器和一A功率放大器后加至螺旋管线圈上;所述的B的输出信号输入到变频切换电路中，变频切换电路由CPU内存程序处理后输出的变频脉冲信号经B前置放大器和B功率放大器后输至螺旋管线圈上。
综上所述，本实用新型的主机输至螺旋管线的脉冲信号是两组受程序控制的组合脉冲信号群，从而使螺旋管线圈产生的交变电磁场也是按一定规律变化的。不同的用户有不同的水质硬度、不同管径和流量，因此其程序也是不同的。
本实用新型的智能感应水处理装置还设有多种信号参数和不同故障时的自
动声光报警，从而完成对设备进行实时和持续监控。该任务由“故障报警与显示电路”完成。
本实用新型的装置中还设有“整流与稳压电路”用于向各电路提供所必须的电源电压。
本实用新型的装置根据其输出功率的大小，分为I型至V型，分别命名为KSL-WI型至V型智能感应水处理仪，其功率由20W至200w，流量为18-2850(m/h)，管径为80-1000(mm)。采用本实用新型的智能感应水处理装置不仅可以使水质软化，而且具有防垢除垢、除锈防腐、杀菌灭藻的作用，效果明显，应用十分广泛。
本实用新型的智能感应水处理装置技术先进，与其他水处理装置相比，具有以下优点：
(1)体积小、重量轻、不占地，使用方便;
(2)不用改变管道系统的结构，无需停机安装;
(3)不受水流方向和流速、流量的影响;
(4)对管道材质无特殊要求，应用广泛;
(5)无需化学药品，无二次污染，符合绿色环保要求;
(6)微电脑控制，无需专人值守，降低运行和维护费用。
