申请日2009.05.18
公开(公告)日2010.03.10
IPC分类号G05B19/048
摘要
本实用新型涉及污水排放自动防护监管装置，在各检测排污口处设有无线传感器，与无线传感器相接有信号处理器，信号处理器的输出端与复苏式断电装置相接，复苏式断电装置的信号输出端与监管信息中央处理器及污水排放阀门相接，监管信息中央处理器与无线信号收发装置的信号输入端相连;无线信号收发装置与所述的无线传感器无线连接。本实用新型能将排污地点及时信息传输至监控中心，且能经由监控中心远端控制操作、提出警示，以做同意管理及全面指挥。
权利要求书
1、污水排放自动防护监管装置，其特征在于在各检测排污口处设有无线传感器， 与无线传感器相接有信号处理器，信号处理器的输出端与复苏式断电装置相接， 复苏式断电装置的信号输出端与监管信息中央处理器及污水排放阀门相接。
2、根据权利要求1所述的污水排放自动防护监管装置，其特征在于所述的监管 信息中央处理器与无线信号收发装置的信号输入端相连;无线信号收发装置与所 述的无线传感器无线连接。
3、根据权利要求1所述的污水排放自动防护监管装置，其特征在于所述的监管 信息中央处理器连接有异步信息显示装置。
4、根据权利要求1所述的污水排放自动防护监管装置，其特征在于所述的监管 信息中央处理器连接有涉污监管操作装置。
5、根据权利要求1所述的污水排放自动防护监管装置，其特征在于所述的监管 信息中央处理器连接有数码解码接收器。
6、根据权利要求2所述的污水排放自动防护监管装置，其特征在于所述的无线 信号收发装置为无线信号接收器和无线信号发射器。
说明书
污水排放自动防护监管装置
技术领域
本实用新型涉及一种无线监控警示系统，尤其涉及一种污水强制排放和监管 装置。
背景技术
目前，人们已经认识到污水排放对于环境所产生的各种负面影响，各环境监 管机构正采取各种措施对污水的排放进行限制和实时监管。迄今为止，对污水的 排放监管所采取的措施有：排污人申请和提交各种申请和说明，环境监管单位进 行审批后即可排放，而作为监管机构无法实时管控排污单位的实际排污情况，造 成监管不力。所采取的一种是必须由环保管理人员对企业污水排放出口进行人工 监测，获取企业排放污水的信息，对非法排放污水的企业进行事后处罚。此种措 施不仅费时费力，无法保证每天24小时连续监控。而且由于人为因素较多，很 难保证制止排污以及对排污企业的处罚准确、合理。另一种措施则是在污水处理 设备上安装了污水监测仪表，并将污水监测仪表的输出信号实现开启或关闭，及 时将经过处理、符合排污标准的中水排放出去，阻止未经处理的污水排放。但是， 由于污水处理设备都是安装在排污人的场地内，非法安装绕过污水处理设备、阀 门的污水排水管道，最终将未处理的污水从污水排放出口排出;二.由于所设置 的阀门没有断电复位功能，当阀门处于开启状态而突然断电时，阀门将依旧保持 开启状态。
实用新型内容
本实用新型的主要目的在于提供一种能将排污地点及时信息传输至监控中 心，且能经由监控中心远端控制操作、提出警示，以做同意管理及全面指挥的污 水排放自动防护监管装置。
本实用新型是通过以下技术方案实现的：

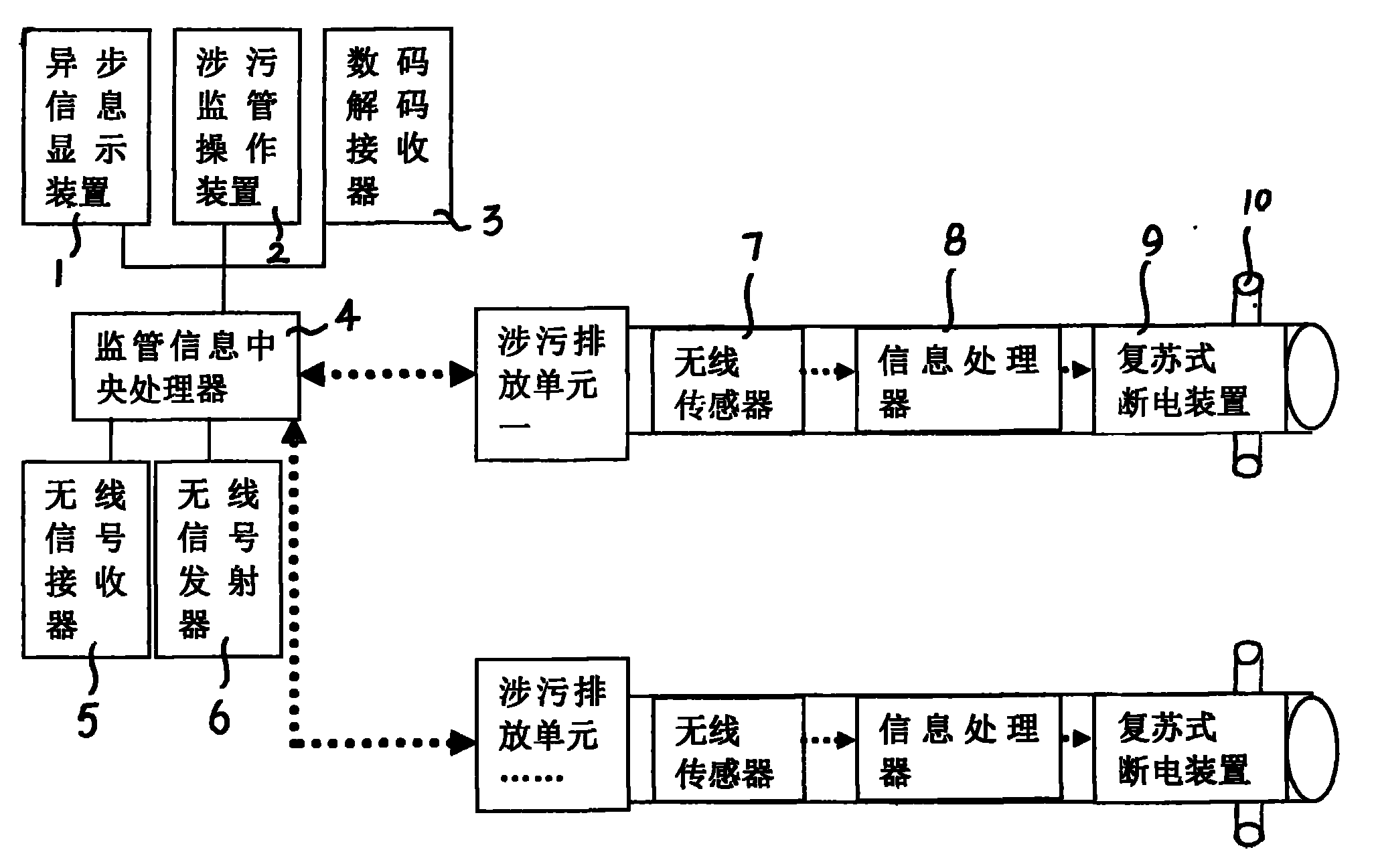

污水排放自动防护监管装置，在各检测排污口处设有无线传感器，与无线传 感器相接有信号处理器，信号处理器的输出端与复苏式断电装置相接，复苏式断 电装置的信号输出端与监管信息中央处理器及污水排放阀门相接。
污水排放自动防护监管装置，所述的监管信息中央处理器与无线信号收发装 置的信号输入端相连;无线信号收发装置与所述的无线传感器无线连接。
污水排放自动防护监管装置，所述的监管信息中央处理器连接有异步信息显 示装置。
污水排放自动防护监管装置，所述的监管信息中央处理器连接有涉污监管操 作装置。
污水排放自动防护监管装置，所述的监管信息中央处理器连接有数码解码接 收器。
污水排放自动防护监管装置，所述的无线信号收发装置为无线信号接收器和 无线信号发射器。
本实用新型借由设在检测处的环境检测装置所测得的信息传回中央处理器， 再经由无线传输装置传输至监控中心，并由显示装置显示出来，监控中心人员并 可借由操作装置的操作，选择监看各检测点的信息，具有实时取得检测地点信息， 并能远程控制、发出警示的功效。其子系统的传感系统安装在污水排放出口，对 排污人所排放的水适时监控。当排放的水符合排污标准时，阀门打开，否则阀门 关闭、可防止非法安装绕过污水处理设备的排水管道而将未经处理的污水排出。 所设置的复苏式断电装置可在断电或传感器、仪表损坏的状态下使阀门自动关 闭，从而可防止其他人为因素的偷排污水现象发生，利于环境保护。
