申请日2009.05.19
公开(公告)日2009.10.21
IPC分类号E03C1/12
摘要
本发明涉及一种生活废水分流装置。该装置利用洗刷过程中所产生废水的污染情况总是先重后轻的特点对废水分流，特别是对在流水状态下洗手产生的废水分流。洗刷废水产生后，前面污染重的废水先流入废水暂存盒(19)，然后再通过废水暂存盒(19)底部的流水孔(15)等以较慢的速度流入下水道，这时所产生的废水大部分积存在废水暂存盒(19)中，当废水积存到一定量时，促使杠杆(5)转动并带动分流球芯(22)运动，分流球芯(22)的运动使废水流向发生改变而流入准备好的储水容器，由于前面污染重的废水已流入废水暂存盒(19)，所以此时流入储水容器的是污染轻、相对清洁的废水，从而实现对废水的分流。
权利要求书

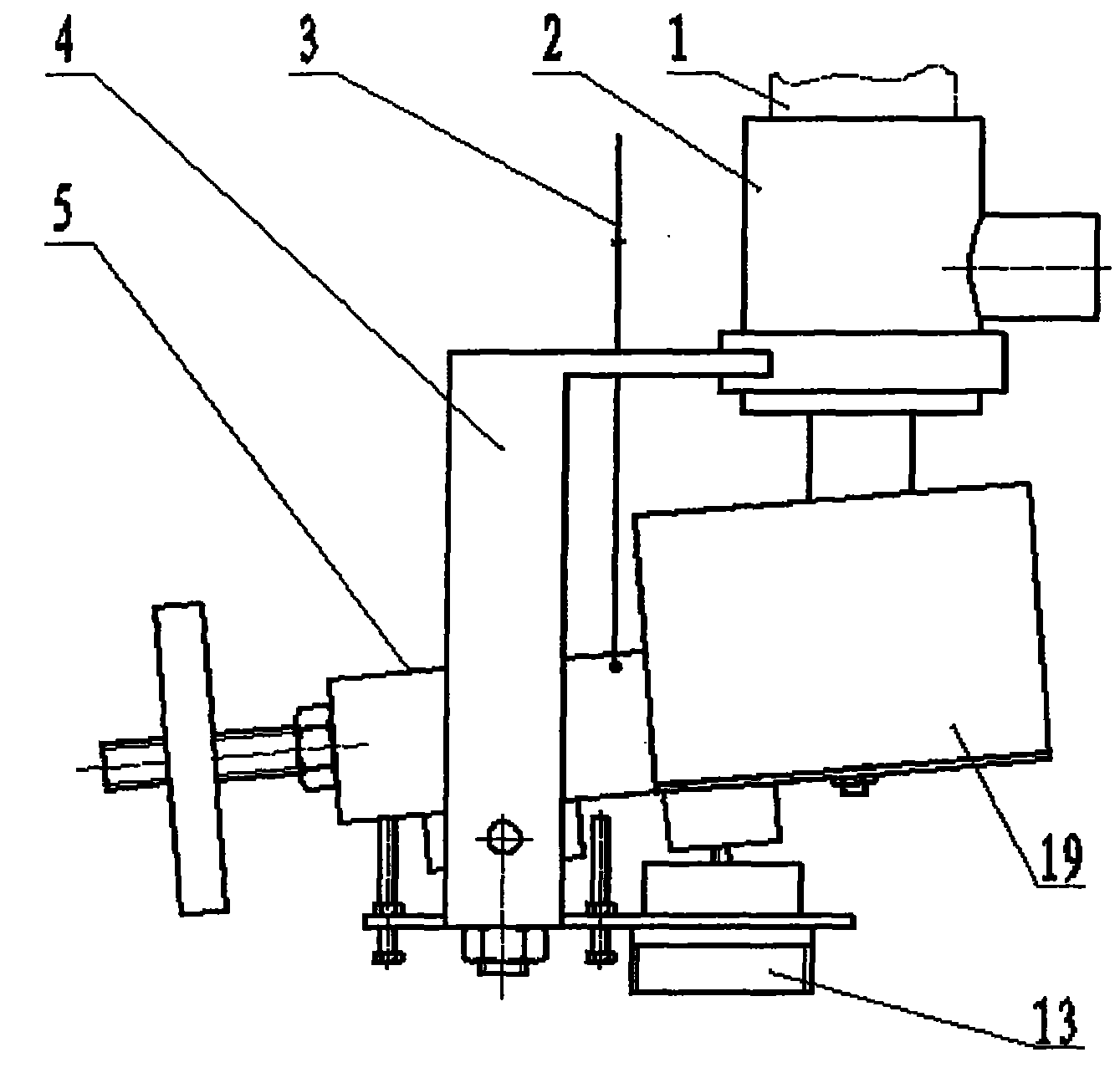

1、一种生活废水分流装置，由分流球芯(22)、球芯壳体(2)、杠杆(5)、 杠杆支架(4)、废水暂存盒(19)和配重(7)等组成，其特征在于改变废水流 向的分流球芯(22)由杠杆(5)带动，杠杆(5)由废水在流动中驱动。
2、根据权利要求1所述的一种生活废水分流装置，其特征在于废水暂存 盒(19)底部开流水孔(15)，侧壁上开溢流孔(18)。
3、根据权利要求1所述的一种生活废水分流装置，其特征在于杠杆转动 限位螺钉安装板(10)上安装防堵杆(11)，防堵杆(11)上端为变径结构。
说明书
一种生活废水分流装置
(一)技术领域
本发明涉及一种生活废水分流装置，特别是对在流水状态下洗手产生的 废水分流，分流后废水中相对清洁的部分再用于生活的其他方面，以达到节 约水资源的目的。
(二)背景技术
在家庭日常的洗刷过程中会产生大量的废水，如果把这些废水收集起来 用于冲厕或者他用，使废水重复使用，会节约大量新鲜自来水。但是如果把 生活废水全部集起来再利用，由于废水中含有大量污物，会造成严重的二次 污染，所以为了使废水能够再次使用，所收集的废水应是废水中相对清洁的 部分，也就是有选择地收集废水。
出于卫生考虑，人们洗手大都采用流水洗手的方法，对这种在流水状态 下进行的洗刷所产生的废水进行有选择的收集，就要使废水分流，把污染重 的部分和污染轻的部分分开。已有的生活废水分流装置是用光电传感器检测 废水的混浊度，以决定是把废水放掉还是截流再利用。2006年10月16日申 请的公开号为CN201016181的专利，公开了一种生活废水分流装置，该装 置的分流阀安装在水池的下方，在分流阀进水口处安装一光电传感器检测废 水的混浊度，光电传感器产生的电信号经控制电路处理后驱动电磁铁，电磁 铁带动分流阀中的阀芯运动，使废水的流向发生改变。这种方法实现了废水 的分流，但装置工作时需要用电，结构也较复杂。
(三)发明内容
本发明要解决的技术问题是提供一种生活废水分流装置，该装置工作时 不需要用电，而是用机械方法实现废水的分流。
本发明提供的生活废水分流装置主要由分流球芯、球芯壳体、杠杆、杠 杆支架、废水暂存盒和配重组成，废水暂存盒和配重分别安装在杠杆的两端， 废水暂存盒底上开流水孔。生活废水分流装置安装在面盆的下方，利用洗刷 过程中所产生废水的污染情况总是先重后轻的特点对废水分流。废水产生 后，前面污染重的废水先流入废水暂存盒，然后再通过废水暂存盒底部的流 水孔流入下水道，由于废水暂存盒底部流水孔面积较小，通过它向下流动的 废水的流量比自来水的流量小很多，所以这时所产生的废水大部分积存在废 水暂存盒中，当废水积存到一定量时，废水的重量克服配重的重量，使杠杆 转动并带动分流球芯运动，分流球芯的运动使废水流向发生改变，这时废水 不再流入废水暂存盒，而是流入准备好的储水容器，由于前面污染重的废水 已流入废水暂存盒，所以这时流入储水容器的是污染轻、相对清洁的废水。
本发明的有益效果是生活废水分流装置中改变废水流向的分流球芯由 杠杆带动，杠杆由废水在流动中驱动，分流装置中没有传感器、电磁铁等电 器元件，所以工作时不需要用电，节约电能，而且结构简单，容易制造。
