申请日2009.02.16
公开(公告)日2009.11.04
IPC分类号C02F1/52
摘要
本实用新型涉及一种用于处理外业施工工地生活污水或泥浆水沉淀池中废水的多功能废水处理机，其特征在于包括混药室及排水室，混药室及排水室的两侧设置有浮筒;混药室内设有搅拌泵，混药室的侧板上设有进水孔，混药室的上方设置储药箱;排水室内设有排水泵，排水室的侧板上连接有集水槽，排水室的侧板上设有与集水槽连通的通水孔，集水槽的上部设有集水孔。本实用新型公开的一种多功能废水处理机，结构简单，制造成本低，操作简单，可方便地在各外业施工工地间移动使用，降低废水处理成本，减少废水对环境的污染;减少废水反应和沉淀的时间，由排水泵将沉淀池内的上清液直接排放，提高废水的处理效率。
权利要求书
1.一种多功能废水处理机，其特征在于：包括混药室及排水室，混药室 及排水室的两侧设置有浮筒;混药室内设有搅拌泵，混药室的侧板上设有进水 孔，混药室的上方设置储药箱，储药箱的出口连通混药室，搅拌泵的出水口连 接在混药室的侧板上，搅拌泵的出水口上连接出水管;排水室内设有排水泵， 排水泵的排水口上连接排水管，排水室的侧板上连接有集水槽，排水室的侧板 上设有与集水槽连通的通水孔，集水槽的上部设有集水孔。
2.按照权利要求1所述的多功能废水处理机，其特征在于：所述集水槽 活动连接在排水室的侧板上。
3.按照权利要求2所述的多功能废水处理机，其特征在于：所述集水槽 的侧边上设有长圆孔，集水槽通过螺钉及长圆孔装置在排水室的侧板上。
4.按照权利要求1至3任一项所述的多功能废水处理机，其特征在于： 所述搅拌泵及排水泵为潜水泵。
说明书
多功能废水处理机
技术领域
本实用新型涉及一种废水或污水的处理装置，尤其是涉及一种用于外业施 工工地生活污水或泥浆水沉淀池中废水的多功能废水处理机。
背景技术
外业施工单位的生活营地产生的生活污水，不能达到排放标准，需要经处 理后方能排放。目前通常的做法是开挖沉淀池，将污水集中收集后，在沉淀池 内沉淀后排放，但沉淀池一般仅能沉淀0.054mm以上的污染物颗粒，对于颗粒 粒径小于0.054mm以胶体形式存在的污染物颗粒则不能去除，根据相关文献 指出生活污水中小于0.054mm的污染物颗粒占污染物总量的32%，故沉淀法 去除污染物的效率较低，沉淀后的水质也不能达到排放标准。目前，强化一级 污水处理方法研究有了很大的进展，其中化学强化一级处理是在污水中加入混 凝剂，通过混凝剂的作用去除污水中的污染物颗粒，从而提高污染物去除率， 因为现场条件有限，处理外业施工单位生活营地的生活污水不可能建一小型强 化一级污水处理厂，沉淀池中的水仍需要用其他方式送入污水处理厂处理后才 能排放，因此，施工单位需要花费较高的成本来处理这些污水，同时也存在不 经处理就偷偷排放的现象，对环境造成污染。另外，在桥梁钻孔、地下盾构工 程或其他一些建筑施工工地中需要使用泥浆或产生泥浆，施工结束后，有一些 剩余泥浆，这些泥浆不能直接排放至市政下水管道或附近沟渠中，如果直接排 放至河道或地表水中，会造成河道淤塞、水体污染，若将其运走，需花费大量 的运输费用，且易撒漏污染道路;运走的泥浆若处理和处置不当，也会对环境 产生不利影响。目前现场采用的办法是将剩余泥浆放置在沉淀池中，待自然沉 淀后再将上清液抽出，最后填埋沉淀池，因泥浆属稳定的胶体体系，这种处理 方式需花费的沉淀时间长，处理效果差，很难达到环保排放标准，所以施工完 毕后很长时间还不能填埋沉淀池。
实用新型内容
本申请人针对上述的问题，进行了研究改进，提供一种结构简单、制造成 本低、操作简单、可方便移动的多功能废水处理机，可在方便地在各外业施工 工地间移动使用，减少废水反应和沉淀的时间，提高废水的处理效率，降低处 理成本，减小废水对环境的污染。
为了解决上述技术问题，本实用新型采用如下的技术方案：

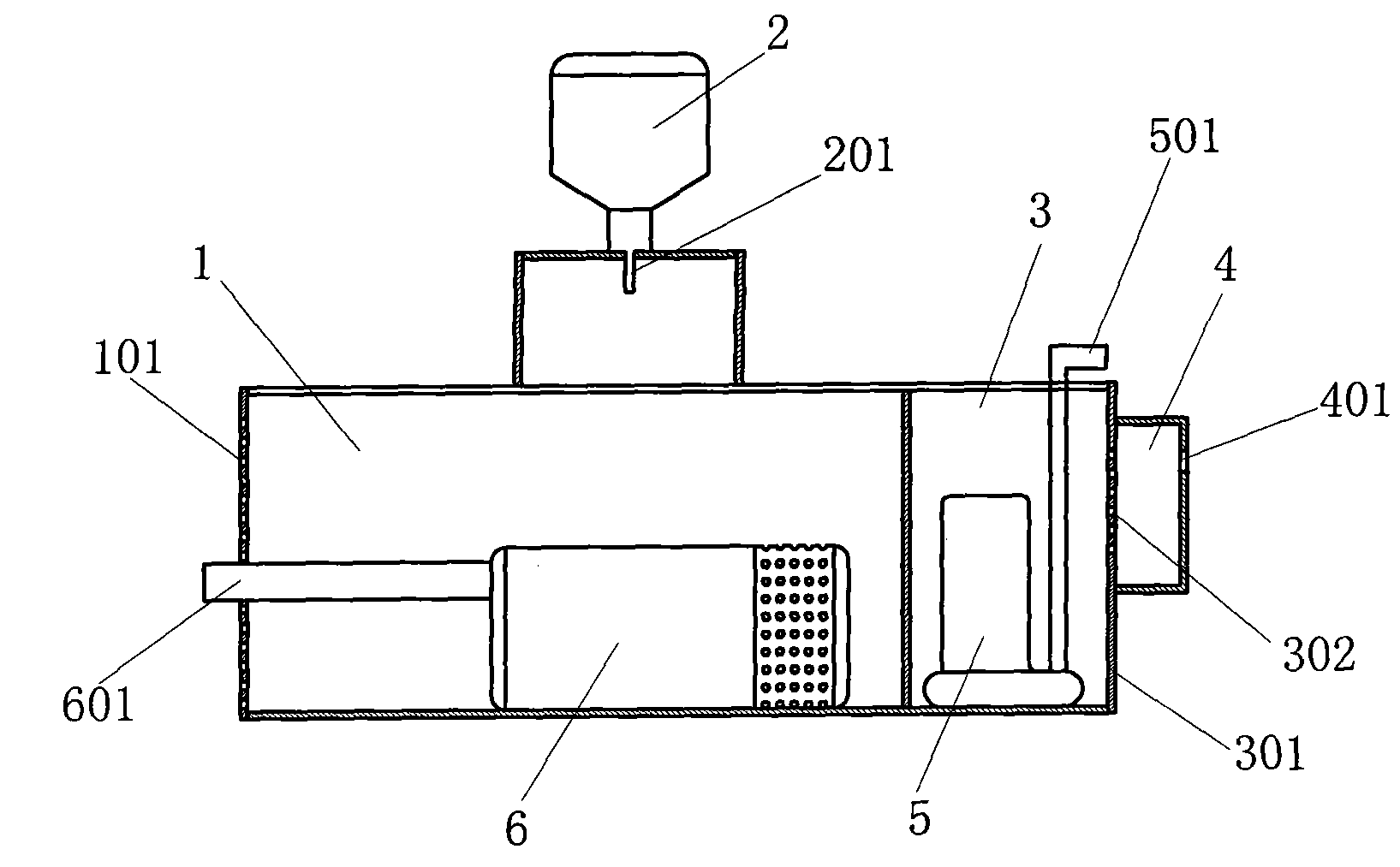

一种多功能废水处理机，包括混药室及排水室，混药室及排水室的两侧设 置有浮筒;混药室内设有搅拌泵，混药室的侧板上设有进水孔，混药室的上方 设置储药箱，储药箱的出口连通混药室，搅拌泵的出水口连接在混药室的侧板 上，搅拌泵的出水口上连接出水管;排水室内设有排水泵，排水泵的排水口上 连接排水管，排水室的侧板上连接有集水槽，排水室的侧板上设有与集水槽连 通的通水孔，集水槽的上部设有集水孔。
进一步的：
所述集水槽活动连接在排水室的侧板上。
所述集水槽的侧边上设有长圆孔，集水槽通过螺钉及长圆孔装置在排水室 的侧板上。
所述搅拌泵及排水泵为潜水泵。
本实用新型的技术效果在于：
本实用新型公开的一种多功能废水处理机，结构简单，制造成本低，操作 简单，可方便地在各外业施工工地间移动使用，降低外业施工工地的废水处理 成本，减少外业施工工地废水对环境的污染;由于搅拌泵将药剂与沉淀池内的 废水充分搅拌均匀，并采用浮筒结构及排水槽的滗水器原理，减少废水反应和 沉淀的时间，由排水泵将沉淀池内的上清液直接排放，提高废水的处理效率， 降低处理成本。
