公开(公告)日2010.03.17
IPC分类号C02F9/06; C02F1/52; C02F1/76; C02F1/46; C02F1/56; C02F1/72
摘要
一种处理厕所污水的厕所污水处理装置及工艺，属于污水处理技术领域。厕所污水依次经过混凝沉淀、氧化剂氧化、电化学氧化处理，出水水质为：CODcr为16mg/L，氨氮<0.4mg/L，国家《污水综合排放标准》(GB8978-1996)中的二级排放标准为：CODcr为150mg/L，氨氮<50mg/L，达到排放标准。混凝剂采用聚合氯化铝;氧化剂采用次氯酸钠;电化学氧化阳极材料采用钛基镀锑电极，阴极材料采用纯钛。该装置主要用于对厕所污水处理时效性和卫生要求较高的场所，这类场所需要污水处理装置即装即用，能间歇运行，且能有效除臭。
权利要求书
1、一种处理厕所污水的装置，其特征在于：对厕所污水进行混凝沉淀后， 依次采用氧化剂、电化学对污水进行氧化处理，该装置主要包括：
一个混凝反应箱;
一个沉淀箱;
一个氧化剂氧化箱，用于采用氧化剂氧化厕所污水;
一个电化学氧化箱，用于采用电化学氧化厕所污水;
一个污泥箱;
一套氧化剂加药装置;
一套混凝剂加药装置;
3台计量泵，一台用于混凝剂加药，2台用于氧化剂加药;
一台潜水排污泵，用于沉淀箱排泥;
4台搅拌机，分别用于混凝反应箱、混凝加药装置、氧化剂氧化箱、污泥箱;
一个镇流器，用于电化学氧化箱。
2、一种如权利要求1所述的装置处理厕所污水的工艺，它包括下述步骤：
(1)混凝沉淀，原厕所污水进入混凝反应箱中进行混凝反应后，在沉淀箱 沉淀;
(2)氧化剂氧化，沉淀出水进入氧化剂氧化箱，采用氧化剂对厕所污水进 行氧化处理;
(3)电化学氧化，氧化剂氧化出水进入电化学氧化箱，处理后出水达标排 放。
3、如权利要求1所述的厕所污水处理装置，其特征在于：处理对象为厕所 粪便污水，污水化学需氧量CODcr：4000-30000mg/L，PH：6.5-9。
4、如权利要求1所述的厕所污水处理装置，其特征在于：该装置中的组件 集成为3个模块，第一模块由电化学氧化箱、混凝反应箱、氧化剂氧化箱组成， 第二模块由氧化剂加药装置和混凝剂加药装置组成，第三模块由沉淀箱和污泥 箱组成。
5、如权利要求1所述的厕所污水处理装置，其特征在于：对厕所污水进行 混凝处理采用的混凝剂是聚合氯化铝，聚合氯化铝(简称PAC)，是一种多羟基、 多核络合体的阳离子型无机高分子絮凝剂，固体产品外观为淡黄色。
6、如权利要求1所述的厕所污水处理装置，其特征在于：对厕所污水进行 氧化剂氧化处理采用的氧化剂是次氯酸钠;
7、如权利要求1所述的厕所污水处理装置，其特征在于：对厕所污水进行 电化学氧化处理中，阳极材料采用钛基镀锑电极，阴极材料采用纯钛。
说明书
厕所污水处理装置及工艺
技术领域
本发明属于污水处理技术领域，特别涉及一种厕所污水处理装置。
背景技术
厕所粪便污水因其可生化性高，目前，国内外对厕所污水的处理方法主要 采用微生物法对其进行处理。但微生物法存在的问题限制了它在一些特殊领域 的应用。存在的问题有：
1、采用微生物法处理厕所污水的装置不能即装即用，微生物需要有专业人 员进行3-14天时间的培养，在微生物培养完成前，污水不能达标排放;
2、采用微生物法处理厕所污水的装置间歇运行不方便，停止运行期间，微 生物需要养料维持活性;
3、处理过程不能消除厕所污水的臭味，且易滋生蚊蝇，产生卫生问题;
除微生物法外，在一些特殊场合如航海、航空领域，也有采用采用焚烧法、 膜分离技术处理厕所污水。焚烧法需要大量燃料，且产生热废气。膜分离技术 处理厕所污水维护困难。
发明内容
为了克服现有厕所污水处理技术的不足，本发明提供一种厕所污水处理装 置，该装置即装即用，可以间歇运行，而且能有效除臭。

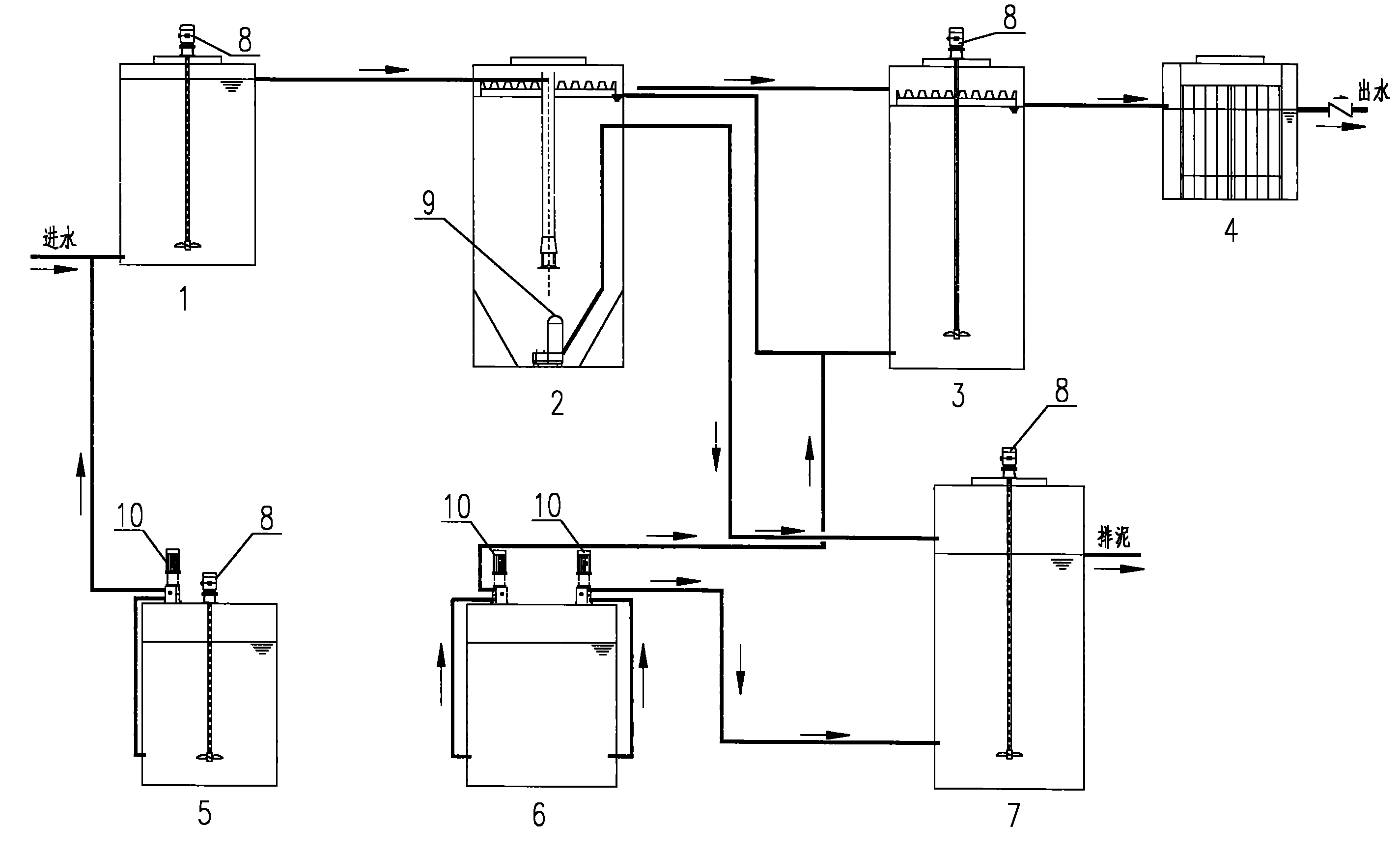

处理工艺流程如下：
进水→混凝沉淀→氧化剂氧化→电化学氧化→出水
污水首先进入混凝反应箱，混凝反应箱中加入混凝剂，污水和混凝剂在混 凝反应箱中充分混合反应后进入沉淀箱，沉淀箱上层清液溢流至氧化剂氧化箱， 与投加的氧化剂发生氧化反应，出水进入电化学氧化箱进一步氧化，处理后出 水进行排放。
