申请日2009.03.09
公开(公告)日2009.12.16
IPC分类号C02F9/14; C02F3/12; C02F3/10; C02F1/44
摘要

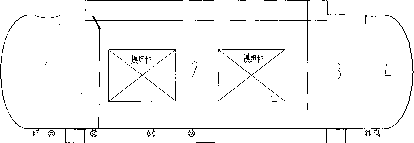

一种污水处理与回用一体化装置，设有设备区，其与兼氧区、好氧及膜过滤区和清水区一体化集成于一个膜生物反应罐体内，由隔板分隔为四个相互独立的分区，兼氧区、好氧及膜过滤区和清水区配套使用的电气设备及系统控制模块集中设置在设备区。在现场只需进行包括通电、通水、铺设基础的安装即可运行，可以缩短污水处理项目施工周期;设置单个独立的设备区，便于设备检修与维护，降低运行噪音，有利于实现污水处理设备的标准化、系列化;而采用PLC控制模块与GPRS控制模块，可以实现无人值守与远程动态监控，方便管理，且自动化控制程度高，操作简单;污水处理出水稳定达到国家标准GB18920-2002，可回用于绿化、冲厕等生活杂用。
权利要求书
1.一种污水处理与回用一体化装置，包括兼氧区、好氧及膜过滤区、 清水区、用于兼氧区进水或
排放的进水排放管道装置、从清水区输出清水的出水管道装置、由好 氧及膜过滤区向清水区输送清水的产水管道装置，以及用于好氧及膜过滤 区膜组件的清洗管道装置，其特征在于：
设有设备区，所述设备区与兼氧区、好氧及膜过滤区和清水区一体化 集成于一个膜生物反应罐体内，由隔板分隔为四个相互独立的分区，所述 兼氧区、好氧及膜过滤区和清水区配套使用的电气设备及系统控制模块集 中设置在所述设备区。
2.根据权利要求1所述的污水处理与回用一体化装置，其特征在于：
所述配套使用的电气设备包括鼓风机、出水泵、清洗泵、阀门和流量 计。
3.根据权利要求1所述的污水处理与回用一体化装置，其特征在于：
所述系统控制模块包括PLC控制模块。
4.根据权利要求1所述的污水处理与回用一体化装置，其特征在于：
所述系统控制模块包括PLC控制模块与GPRS控制模块。
5.根据权利要求2或3或4所述的污水处理与回用一体化装置，其特 征在于：
所述设备区中的鼓风机上部设有与兼氧区的空气管连通控制空气供应 量的气体流量计与阀，与好氧及膜过滤区空气管连通控制空气供应量的气 体流量计与阀。
6.根据权利要求5所述的污水处理与回用一体化装置，其特征在于：
所述设备区中出水泵的出水管道依次安装有球阀和液体流量计;出水 泵的进水管依次安装有显示中空纤维膜的过滤压力值的电接点压力表、球 阀和电磁阀，与好氧及膜过滤区的中空纤维膜组件出水管连通。
7.根据权利要求6所述的污水处理与回用一体化装置，其特征在于：
所述设备区中清洗泵进水口位于清水区底部，清洗泵出水管道安装电 磁阀，与中空纤维膜组件出水管连接，组成中空纤维膜组件的反冲洗管路。
8.根据权利要求7所述的污水处理与回用一体化装置，其特征在于：
所述设备区下脚位置设有检查孔。
9.根据权利要求8所述的污水处理与回用一体化装置，其特征在于：
所述设备区设有爬梯。
说明书
一种污水处理与回用一体化装置
技术领域
本实用新型涉及污水处理与回用，尤其是涉及一种分散式、小规模污 水处理与回用的一体化装置。
背景技术
本申请人的在先专利CN200964605Y公告了《一种智能型中水回用设 备》，在一定程度上解决了膜生物反应器清洗效果比较差、操作繁琐复杂、 设备集成度低的问题，这种智能型中水回用设备，包括生物反应池即兼氧 区、膜组件即好氧及膜过滤区和清水池即清水区、用于生物反应池进水或 排放的进水排放管道装置、从清水池输出清水的出水管道装置、由膜组件 向清水池输送清水的产水管道装置，以及用于膜组件清洗的第一曝气管道 装置，其特征在于：还包括一个膜滤池和反冲管道装置，所述的膜组件置于 膜滤池中，所述的反冲管道装置用于对膜滤池反冲洗，由出水管道装置连 通至膜组件以及膜组件上方。但是，这种设备技术集成度低，风机等附属 设备均安装于装置外部，需单独设计，现场施工周期长，不适用于无法收 集或难以纳入城市污水收集系统的区域，诸如农村、小城镇、城市周边居 民区、公共建筑区、商业区、街道社区的分散式污水处理与回用。
发明内容
本实用新型所要解决的技术问题是对本申请人的在先专利 CN200964605Y作进一步的改进，提出一种污水处理与回用一体化装置。
本实用新型的通过以下技术方案予以实现。
这种污水处理与回用一体化装置，包括兼氧区、好氧及膜过滤区、清 水区、用于兼氧区进水或排放的进水排放管道装置、从清水区输出清水的 出水管道装置、由好氧及膜过滤区向清水区输送清水的产水管道装置，以 及用于好氧及膜过滤区膜组件的清洗管道装置。
这种污水处理与回用一体化装置的特点是：
设有设备区，所述设备区与兼氧区、好氧及膜过滤区和清水区一体化 集成于一个膜生物反应罐体内，由隔板分隔为四个相互独立的分区，所述 兼氧区、好氧及膜过滤区和清水区配套使用的电气设备及系统控制模块集 中设置在所述设备区。在现场只需进行包括通电、通水、铺设基础的安装 即可运行，设置单个独立的设备区，便于设备检修与维护。
本实用新型的通过以下进一步的技术方案予以实现。
所述配套使用的电气设备包括鼓风机、出水泵、清洗泵、阀门和流量 计。
所述系统控制模块包括PLC控制模块，所述PLC控制模块的运行状态 包括自动、停止和手动。
所述系统控制模块包括PLC控制模块与GPRS控制模块，所述PLC控 制模块的运行状态包括自动、停止和手动;所述GPRS控制模块通过GPRS 网络实现远程监控运行状态。
本实用新型与现有技术对比的有益效果是：
本实用新型一体化装置在现场只需进行包括通电、通水、铺设基础的 安装即可运行，可以缩短污水处理项目施工周期;设置单个独立的设备区， 更加便于设备检修与维护，降低运行噪音，有利于实现污水处理设备的标 准化、系列化;而采用PLC控制模块与GPRS控制模块，可以实现无人值守 与远程动态监控，方便管理，且自动化控制程度高，操作简单;本实用新 型的污水处理出水稳定达到国家标准GB18920-2002《城市污水再生利用城 市杂用水水质》，可以回用于绿化、冲厕等生活杂用。本实用新型可以广泛 用于无法收集或难以纳入城市污水收集系统的区域，诸如农村、小城镇、 城市周边居民区、公共建筑区、商业区、街道社区进行分散式污水处理。
