申请日2009.07.23
公开(公告)日2010.04.14
IPC分类号E01H1/10; B65F3/26; A47L11/29
摘要
本实用新型公开了洗地车污水箱翻转装置，包括位于洗地车座椅下的污水箱;设置于污水箱底部的翻转架;一端与翻转架相接，另一端固定在车体上的伸缩支撑机构;其特征在于所述伸缩支撑机构包括固定在车体上的套管和连接翻转架的伸缩杆，伸缩杆上设有长度大于套管直径的支撑销并套置于套管内，套管上设有可供支撑销上下移动的滑槽，滑槽顶端为圆弧形，沿圆弧形设有卡置支撑销的“U”型卡槽。本实用新型由于采用了上述结构，当要翻转时，支撑销向上沿滑槽顶端圆弧形放下在重力作用下，套管向下压伸缩杆，支撑销就滑入“U”型卡槽中，将污水箱支撑起来，由于套管向下压伸缩杆，支撑销就不会有滑落的可能。
权利要求书
1.洗地车污水箱翻转装置，包括位于洗地车座椅下的污水箱;设置于污水箱底部的翻转架;一端与翻转架相接，另一端固定在车体上的伸缩支撑机构;其特征在于所述伸缩支撑机构包括固定在车体上的套管和连接翻转架的伸缩杆，伸缩杆上设有长度大于套管直径的支撑销并套置于套管内，套管上设有可供支撑销上下移动的滑槽，滑槽顶端为圆弧形，沿圆弧形设有卡置支撑销的“U”型卡槽。
说明书
洗地车污水箱翻转装置
技术领域
本发明涉及一种污水箱翻转装置，特别涉及一种洗地车污水箱翻转装置。
背景技术
在大型酒店及一些公共场所，常常需要对地板进行清洗，自动洗地车是最常用的工具之一，常用的洗地车其污水箱内通常可储放150KG重的污水，如果污水不被排放，会对线性致动器、污水箱翻转架和污水箱外壳造成腐蚀而损坏。因此，污水箱翻转就成为自动洗地车常用的方法，现有技术中都是采用手动的翻转结构。然而很多手动翻转机构由于支撑杆易于滑落，造成人身事故。
实用新型内容
本实用新型的目的是为了解决上述现有技术的不足，而提供操作简单、不会滑落而造成人身安全事故的洗地车污水箱翻转装置。

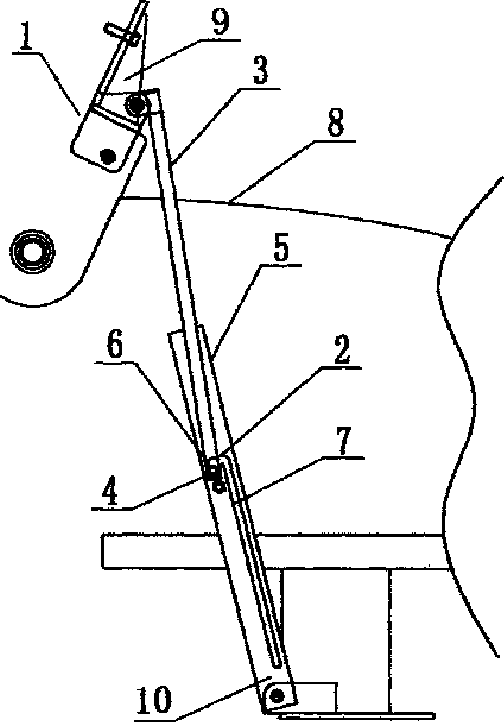

本实验室用新型的目的是通过如下技术方案来实现的：洗地车污水箱翻转装置，包括位于洗地车座椅下的污水箱;设置于污水箱底部的翻转架;一端与翻转架相接，另一端固定在车体上的伸缩支撑机构;其特征在于所述伸缩支撑机构包括固定在车体上的套管和连接翻转架的伸缩杆，伸缩杆上设有长度大于套管直径的支撑销并套置于套管内，套管上设有可供支撑销上下移动的滑槽，滑槽顶端为圆弧形，沿圆弧形设有卡置支撑销的“U”型卡槽。
本实用新型由于采用了上述结构，当要翻转时，支撑销向上沿滑槽顶端圆弧形放下在重力作用下，套管向下压伸缩杆，支撑销就滑入“U”型卡槽中，将污水箱支撑起来，由于套管向下压伸缩杆，支撑销就不会有滑落的可能。
