申请日2009.11.05
公开(公告)日2010.08.04
IPC分类号C02F9/14; C02F1/28; B01J20/20
摘要
本实用新型是一种LUBAF水处理反应器，主要由反应器外壁、填料、进水管、出水管等组成，反应器内装褐煤填料，填料采用经热压提质加工后的全粒径褐煤颗粒。采用褐煤作为UBAF反应器的滤料，即LUBAF反应器，对废水进行处理，解决了目前废水处理工艺吸附净化滤料价格偏高，导致废水处理成本偏高的问题，具有结构简单、投资费用低、运行稳定的特点，能够有效去除废水中的COD、BOD、浊度、锰、NH3-N等污染物。
权利要求书

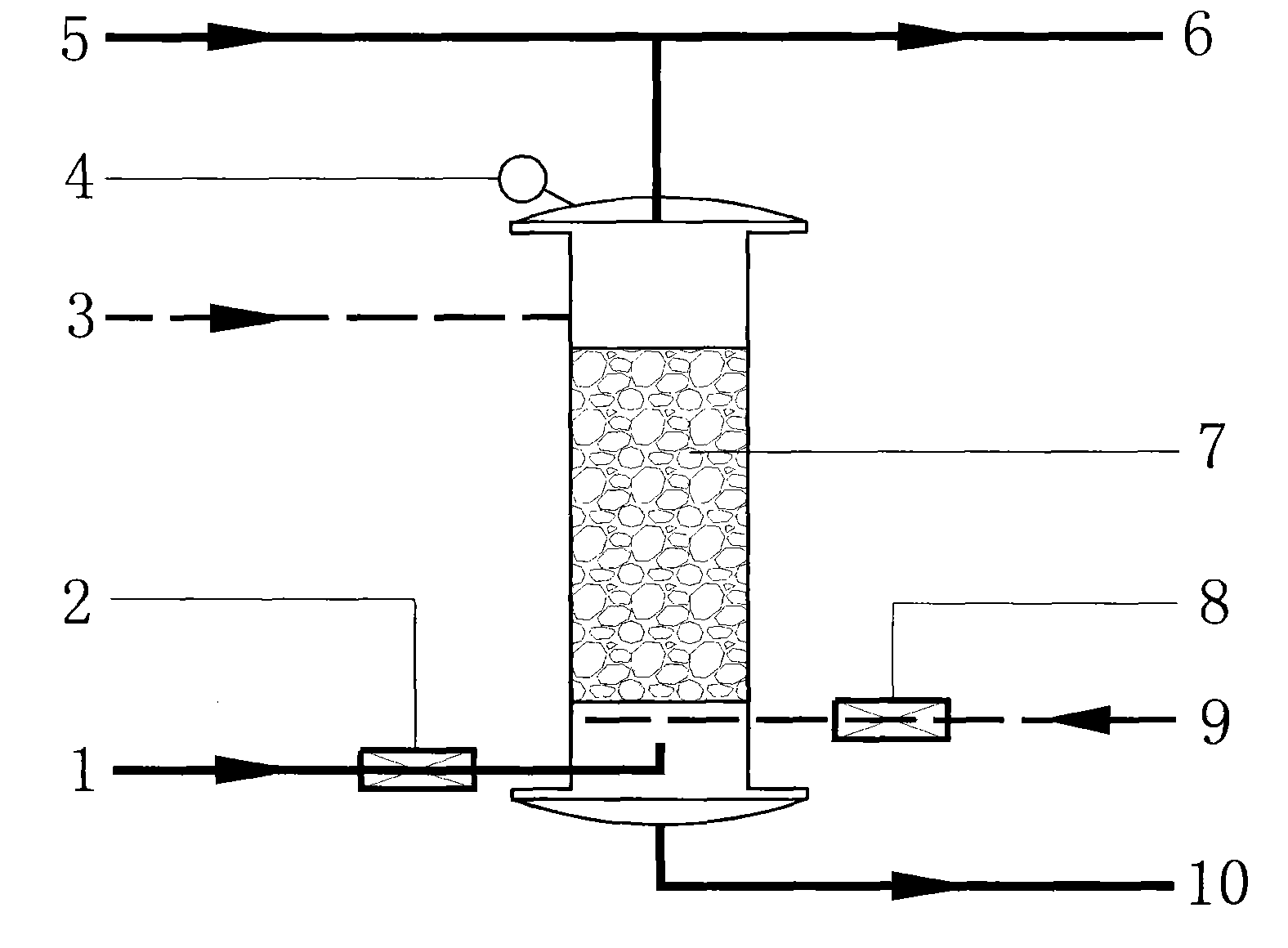

1.一种LUBAF水处理反应器，其特征在于：
反应器的中间部分装有褐煤填料7，填料采用经热压提质加工后的全粒径褐煤颗粒;
反应器下部连接进水管1，进水管上装有转子流量计(水)2和进水阀，底部连接有曝气管9通向反应器内，曝气管上装有转自流量计(气)8和曝气阀;
反应器上部安装压力表4，顶部连接出水管6，出水管上装有出水阀;
反应器设气水反冲洗系统，上部连接反冲洗进水管5和反冲洗进气管3，下部连接反冲洗排水管10。
2.根据权利要求1所述的LUBAF水处理反应器，其特征在于：反应器内装褐煤填料7，填料采用经热压提质加工后的全粒径褐煤颗粒。
说明书
一种LUBAF水处理反应器
所属技术领域：
本实用新型涉及一种水处理反应器，特别是一种LUBAF水处理反应器。
背景技术：
UBAF(升流式曝气生物滤池)水处理 反应器是一种新型的水处理工艺，广泛应用于城市污水的处理、中水回用及微污染水源水的预处理等。目前，UBAF废水处理工艺主要使用活性炭、无烟煤、石英砂、锰砂、陶瓷砂等滤料作为吸附净化滤料。但是，这些过滤材料的价格普遍较高，且异地运输为其在实际工程中的应用带来不便，增加废水处理成本。
实用新型的内容：
本实用新型的目的是提供一种以褐煤作为吸附净化滤料、结构简单、低成本的LUBAF水处理反应器。
本实用新型的目的是这样实现的：一种LUBAF水处理反应器，其特征在于：
本LUBAF反应器主要由反应器外壁、填料、进水管、出水管等组成;
反应器的中间部分装有褐煤填料，填料采用经热压提质加工后的全粒径褐煤颗粒;
反应器下部连接进水管，进水管上装有转子流量计(水)和进水阀，底部连接有曝气管通向反应器内，曝气管上装有转自流量计(气)和曝气阀;
反应器上部安装压力表，顶部连接出水管，出水管上装有出水阀;
反应器设气水反冲洗系统，上部连接反冲洗进水管和反冲洗进气管，下部连接反冲洗排水管。
本实用新型具有以下优点和积极意义：
采用褐煤作为UBAF反应器的滤料，即LUBAF反应器，对废水进行处理，解决了目前废水处理工艺吸附净化滤料价格偏高，导致废水处理成本偏高的问题，具有结构简单、投资费用低、运行稳定的特点，能够有效去除废水中的COD、BOD、浊度、锰、NH3-N等污染物。
本实用新型通过实验室验证，在最佳试验条件下，COD的去除率为27.5～38.4%，BOD的去除率为22.4～33.7%，浊度的去除率为26.5～35.8%，锰的去除率为25.6～34.5%，NH3-N的去除率为10.0～11.5%。
