申请日2009.06.11
公开(公告)日2010.05.26
IPC分类号C02F11/12; F27B7/16; F27B7/12
摘要
本实用新型是一种用于脱水污泥处理的卧式回转窑，包括进料段、出料段、旋转混合搅拦段，在进料段的前端为物料进口，出料段的前端为物料出口，旋转混合搅拦段内安装有龙滚，其特征在于：回转窑旋转混合搅拦段的直径与其长度的比例提高到20～30%，龙滚的齿高加大到280～340mm，出料段安装一个可升降的用于调节回转窑倾角的液压升降装置，另外，在出料段前端的物料出口内安装一个固定绞龙。本实用新型装置与现有技术相比，其优点是转窑中脱水污泥可占入窑物料总数量的50%～80%，从而实现脱水污泥的大量快速处理，为碱式污泥处理方法的成功实施提供了设备保证。
权利要求书

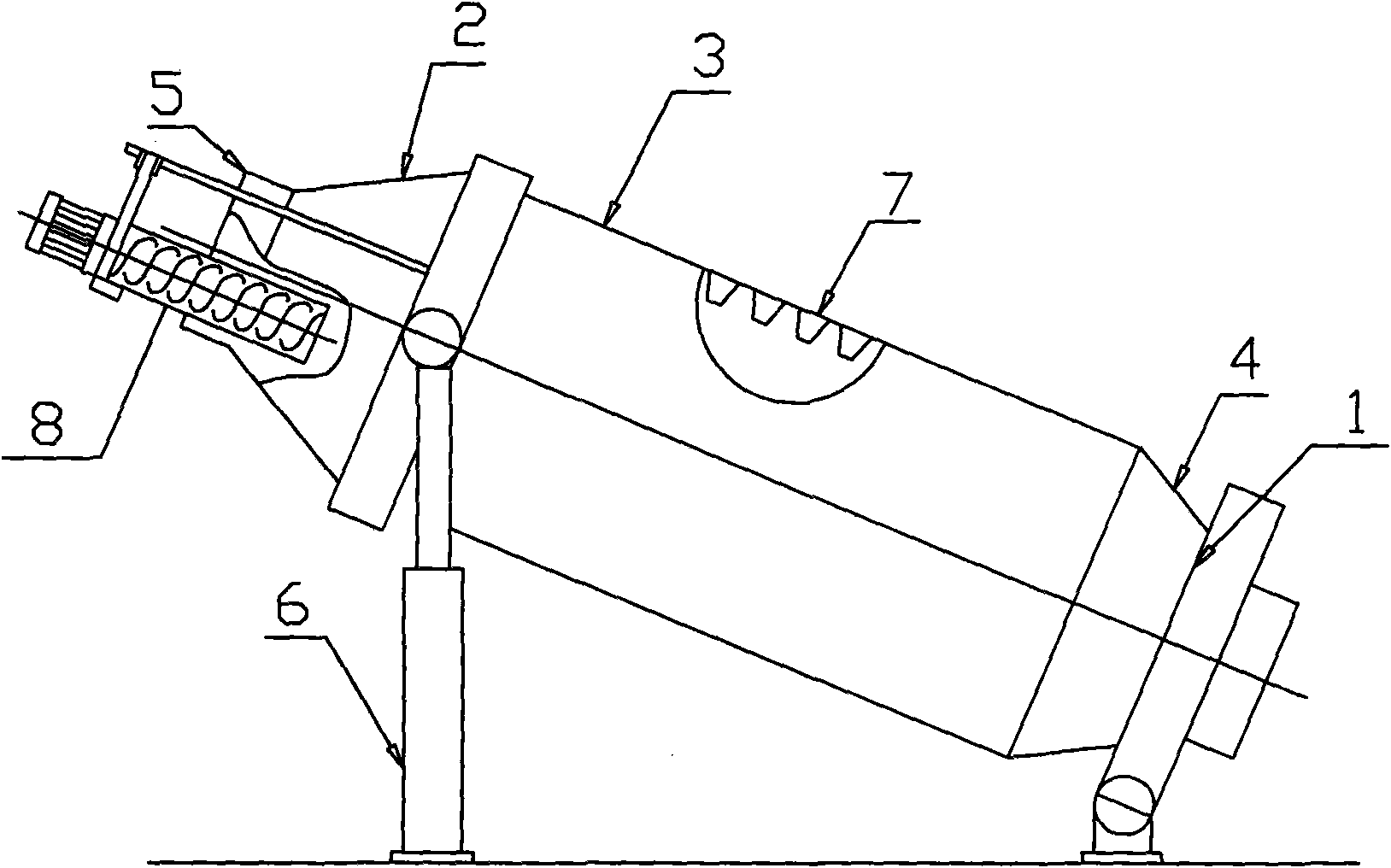

1.一种用于脱水污泥处理的卧式回转窑，包括进料段(1)、出料段(2)、旋转混合搅拦段(3)，在进料段(1)的前端为物料进口(4)，出料段(2)的前端为物料出口(5)，旋转混合搅拦段(3)内安装有龙滚(7)，其特征在于：回转窑旋转混合搅拦段(3)的直径与其长度的比例提高到1∶3～1∶5，龙滚(7)的齿高加大到280～340mm，出料段(2)安装一个可升降的用于调节回转窑倾角的升降装置(6)，另外，在出料段(2)前端的物料出口(5)内安装一个出料绞龙(8)。
说明书
一种用于脱水污泥处理的卧式回转窑
技术领域
本实用新型是一种用于脱水污泥处理的卧式回转窑，属于环保技术设备领域。
背景技术
目前，我国利用回转窑式反应器处理污水处理厂脱水污泥的案例不多，一般是将脱水污泥加入到水泥回转窑中共同作用，烧制水泥。脱水污泥作为水泥烧制过程中的原料，可以代替部分页岩和燃料，但脱水污泥加入量有严格的控制，一般不大于20%，限制了脱水污泥入窑的数量，从而制约了脱水污泥处理的规模，很难在短时间处理大量的脱水污泥。之所以，对入窑脱水污泥有严格的数量限制，这主要是由污泥的性质造成的。首先，脱水污泥含水率高，一般为总重量的80%-85%，一旦大量加入，脱水污泥中的水分蒸发会消耗大量的热，从而使回转窑内的温度骤然下降，不利于水泥的制备。其次，脱水污泥粘度大，成块状，一般回转窑很难将其打碎，反应。因而，直接利用水泥回转窑处理脱水污泥有一定的限制。
发明内容
本实用新型正是针对上述现有装置上存在的问题而设计提供了一种用于脱水污泥处理的回转窑，它针对脱水污泥含水率高、粘度大的特点，对一般常用的回转窑进行改进，解决了利用回转窑式反应器大量处理脱水污泥的问题。其产物还可用于水泥生产原料、垃圾填埋场垫层、制砖和水泥砌块等建筑材料。
本实用新型的目的是通过以下措施来实现的：
该种用于脱水污泥处理的卧式回转窑，包括进料段、出料段、旋转混合搅拦段，在进料段的前端为物料进口，出料段的前端为物料出口，旋转混合搅拦段内安装有龙滚，其特征在于：回转窑旋转混合搅拦段的直径与其长度的比例提高到1∶3～1∶5，龙滚的齿高加大到280～340mm，出料段安装一个可升降的用于调节回转窑倾角的液压升降装置，另外，在出料段前端的物料出口内安装一个固定绞龙。
本实用新型技术方案的特点是：
一、加大了回转窑的直径与长度的比例，使得卧式回转窑更高，从而保证了物料在窑内旋转跌落时，有较大的冲力，利于物料摔散、均质、以及反应。解决脱水污泥含水率高、粘度大的处理难点;
二、回转窑为可倾斜的卧式安装，当所来物料(湿污泥)粘度过大时，可以将回转窑适当倾斜，是向前行进的物料可在顶部向后跌落，延长物料反应时间。同时，倾斜的角度可决定混料反应的时间;
三、回转窑的内部龙滚加高，可以使物料边行进，边混合反应;
四、回转窑的后部，设置一个固定段，上部开口，利用引风机将反应过程中产生的废气排入到尾气净化装置，净化后，排入大气。
