申请日2009.06.11
公开(公告)日2010.03.17
IPC分类号F17D3/14
摘要
本实用新型所设计的压缩空气管道积水处理装置，它主要包括贮气管，在贮气管上设有进气口和出气口，贮气管的底部设有排水阀。贮气管分为依次连接的进气管、处理管和出气管三部分。进气管位于处理管下部，出气管位于处理管上部。本实用新型所得到的压缩空气管道积水处理装置，其结构简单、工作可靠、不需要维护。不需要精确检测设备，体积小、价格廉，可普遍使用。它延长了空气管道的使用寿命，改善了压缩空气的干燥程度，保证了产品的质量，降低了压缩空气干燥时的能耗，提高了压缩空气的质量，同时减少了不必要的损失和产品的质量波动。
权利要求书

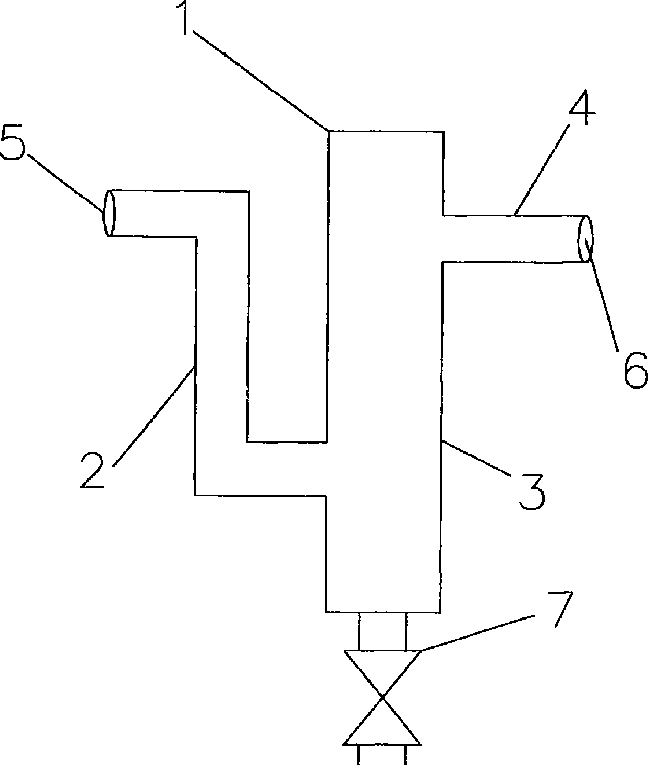

1、一种压缩空气管道积水处理装置，它主要包括贮气管(1)，贮气管(1) 上设有进气口(5)和出气口(6)，其特征是贮气管(1)的底部设有排水 阀(7)。
2、根据权利要求1所述的压缩空气管道积水处理装置，其特征是所述的贮气 管(1)分为依次连接的进气管(2)、处理管(3)和出气管(4)，进气管 (2)位于处理管(3)下部，出气管(4)位于处理管(3)上部。
3、根据权利要求2所述的压缩空气管道积水处理装置，其特征是所述的排水 阀(7)在处理管(3)底部。
4、根据权利要求2或3所述的压缩空气管道积水处理装置，其特征所述的进 气管(2)为Z形管。
说明书
压缩空气管道积水处理装置
技术领域
本实用新型涉及一种积水处理装置，特别是一种压缩空气管道积水处理装置。
背景技术
空气压缩是涤纶生产过程中的必要工序，其压缩空气的含水量将直接影响后道工序 的能源消耗，产品的质量好坏和生产的稳定。由于空气通过压缩后冷热的交换和气化作 用，在管道内产生积水，如果没有把压缩空气中的水汽除去，在干燥上增加电加热的消 耗，在做网络丝时造成缺网点和散网点，并会造成各种起拱原件损坏加快，增加了企业 的生产成本。
实用新型内容
本实用新型的目的是为了解决上述技术的不足而提供结构简单，操作方便，提高空 气干燥度的压缩空气管道积水处理装置。
为了达到上述目的，本实用新型所设计的压缩空气管道积水处理装置，它主要包括 贮气管，在贮气管上设有进气口和出气口，贮气管的底部设有排水阀。贮气管分为依次 连接的进气管、处理管和出气管三部分。进气管位于处理管下部，出气管位于处理管上 部。排水阀设在处理管底部，进气管为Z形管，这样压缩空气从进气口进入Z形进气管， 压缩空气在流动时产生碰撞，使水珠沉淀，沉淀下来的水流入处理管，通过处理管底部 的排水阀将积水排除，然后压缩空气通过出气管流通到出气口，达到干燥压缩空气的效 果。
本实用新型所得到的压缩空气管道积水处理装置，其结构简单、工作可靠、不需要 维护。不需要精确检测设备，体积小、价格廉，可普遍使用。它延长了空气管道的使用 寿命，改善了压缩空气的干燥程度，保证了产品的质量，降低了压缩空气干燥时的能耗， 提高了压缩空气的质量，同时减少了不必要的损失和产品的质量波动。
